以下內容中，小編將對三極管電路反饋類型的判斷方法進行著重介紹和闡述，希望本文能幫您增進對三極管電路反饋類型的了解，和小編一起來看看吧。

一、三極管基本工作原理

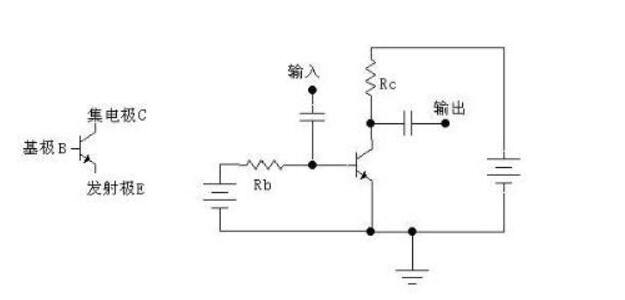

三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。三極管工作原理圖如下：

三極管是電流放大器件，有三個極，分別叫做集電極C，基極B，發射極E。分成NPN和PNP兩種。我們僅以NPN三極管的共發射極放大電路為例來說明一下三極管放大電路的基本原理。

二、三極管電路的反饋類型的判斷方法

對于三極管電路的反饋類型的判斷，往往讓人感到有點困難。

下面給出一種常用的判斷方法：

1：電壓反饋還是電流反饋

若輸出端的反饋取樣點跟輸出電壓u0的正極在同一點的話就是電壓反饋，不在同一點的話就是電流反饋。

2：串聯反饋還是并聯反饋

在輸入端，如果反饋信號和輸入信號ui的正極接在同一輸入端就是并聯反饋，否則就是串聯反饋。

3：正反饋還是負反饋

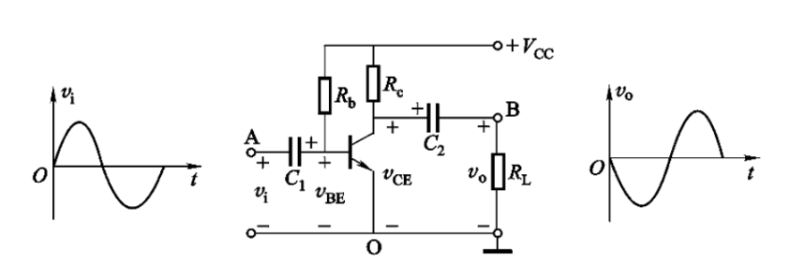

判斷正負反饋是根據信號的瞬時相位來進行判斷的，反饋回路兩端的電壓極性同相為正，反相為負。圖1表示基極電壓相位和集電極反相，和發射極相同。

圖1

下面各舉一例加以說明

（一）電壓串聯負反饋

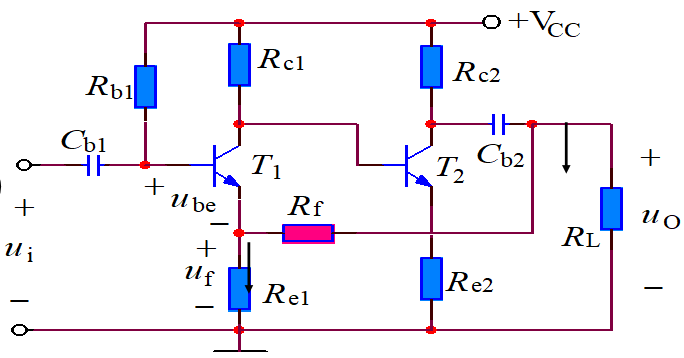

圖2

1：反饋支路Rf的右端直接連接在Uo的正極，所以是電壓反饋。

2：反饋支路Rf的左端沒有與Ui的正極相連，所以是串聯反饋。

3：對于反饋電阻Re1,按照圖1的規則，假設Ui的瞬時極性其上端為正，則Re1的上端為正，下端為負(接地)，所以為負反饋。

（二）電壓并聯負反饋

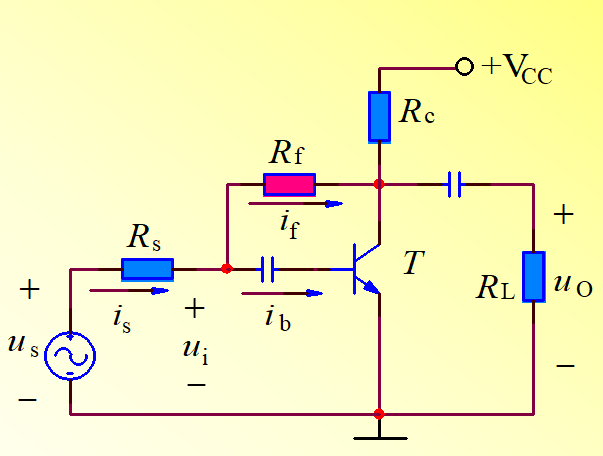

圖3

1：反饋電阻Rf的右端直接連接在Uo的正極，所以是電壓反饋。

2：反饋電阻Rf的左端直接與Ui的正極相連，所以是并聯反饋。

3：按照圖1的規則，Rf兩端的電壓極性相反(基極與集電極)，所以為負反饋。

（三）電流并聯負反饋

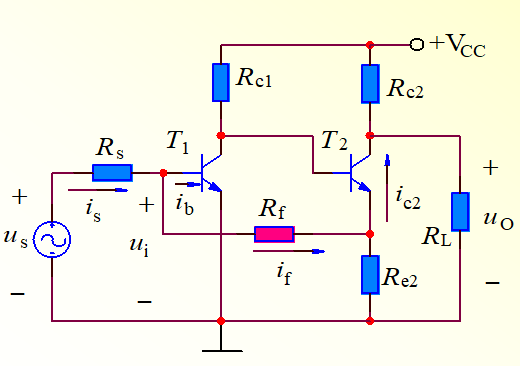

圖4

1：反饋電阻Rf的右端沒有連接在Uo的正極，所以是電流反饋。

2：反饋電阻Rf的左端直接與Ui的正極相連，所以是并聯反饋。

3：按照圖1的規則，Rf兩端的電壓極性相反，所以為負反饋。

（四）電流串聯負反饋

圖5

1：反饋電阻Re的上端沒有連接在Uo的正極，所以是電流反饋。

2：反饋電阻Rf的上端也沒有直接與Ui的正極相連，所以是串聯反饋。

3：Rf兩端的電壓極性相反(下端接地)，所以為負反饋。
