一、延時關機電路原理

延時關機電路的原理主要涉及電路的幾個關鍵部分，?包括主電路、?電源電路、?光控電路、?聲控電路以及延時電路。?

主電路和電源電路：?主電路由整流橋、?晶閘管等組成，?晶閘管作為開關執行器件。?當晶閘管被觸發導通后，?電路接通，?白熾燈發光。?電源電路為整個電路提供電源，?通過簡單的直流穩壓電源，?將交流220v轉換為脈動直流電，?再經過降壓、?濾波和穩壓，?為其他電路部分供電。?

光控電路：?主要由光敏電阻等元件組成，?通過檢測光照強度的變化來控制晶閘管的通斷。?當光照達到一定強度時，?光敏電阻的阻值變小，?影響電路中的電壓分壓，?從而控制晶閘管的狀態。?

聲控電路：?與光控電路相結合，?當光照條件滿足一定要求后，?聲控電路開始起作用。?聲控電路的輸入端是否達到邏輯高電平?jīng)Q定了開關狀態的變化。?

延時電路：?通常采用RC電路或集成電路（?如555定時器）?實現。?通過調整電阻和電容的值，?設置合適的時間常數來實現延遲時間的設定。?當輸入信號到達定時器電路時，?根據設定的時間常數，?在延遲指定的時間之后，?定時器會輸出一個觸發信號，?通過開關電路實現控制器的開關。?

綜上所述，?延時關機電路通過這些單元電路的協同工作，?實現了根據環境光線和聲音條件自動延遲關閉電器的功能。?這種電路設計簡單實用，?可用于自動化控制、?安防監控等多種場合

二、RC電路和P溝道場效應管的延時關機電路設計

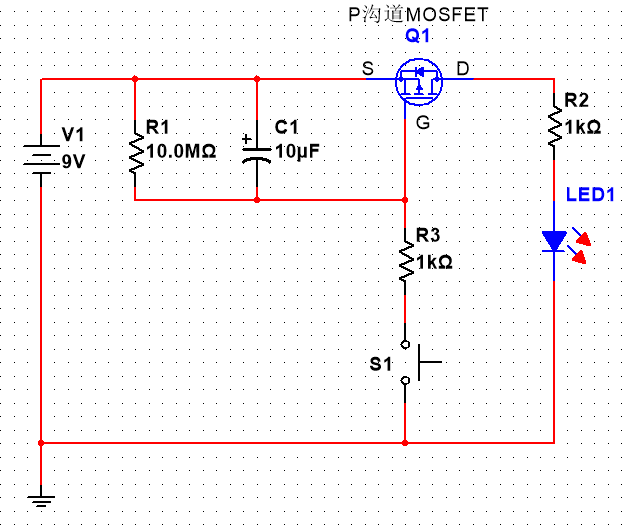

下圖是一個由 RC 電路和 P 溝道場效應管組成的延時關機電路：

R2 和 LED 為用電電路。電路功能如下: 按下按鍵后，開機，大約2分鐘后，自動關機。

簡單 RC 電路

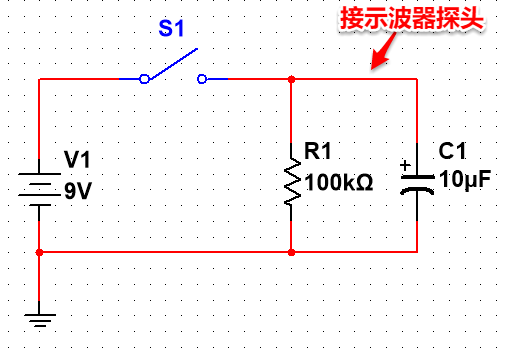

要想理解上面的延時關機電路，需要從下面這個簡單的并聯 RC 電路開始。

為了方便觀察波形，我們將延時關機電路中的 10 MΩ電阻 R1 改為了 100kΩ。

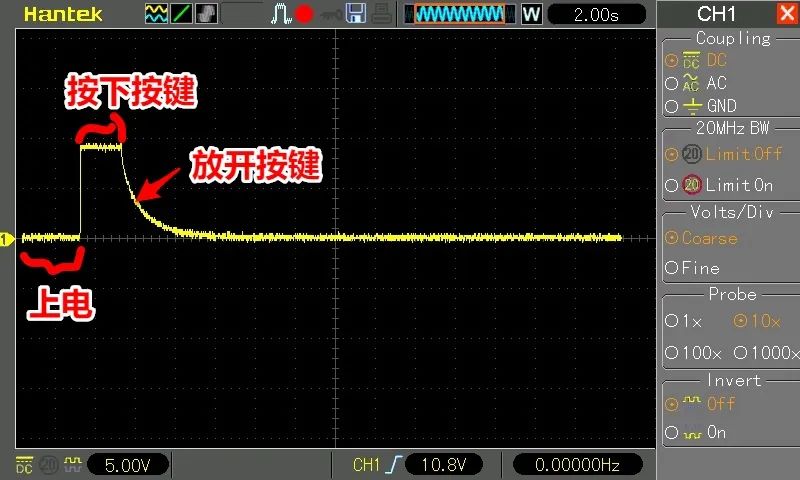

按下按鍵后波形如下：

波形的幾個狀態如下：

1. 上電后，未按下按鍵前，電容上端電壓為零。

2. 按下按鍵后，電容迅速充電至電源電壓，電容上端電壓為電源電壓。此時，電容充滿電。

3. 放開按鍵后，電容通過電阻 R1 緩慢放電，電容 C1 上端電壓逐漸降低，最后接近 0 V。

上面簡單并聯 RC 電路和波形比較容易理解和看懂。

換個位置

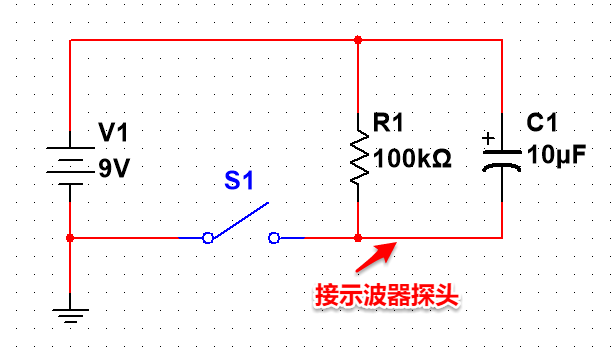

如果我們將上面簡單 RC 電路的開關挪個位置，變成如下電路：

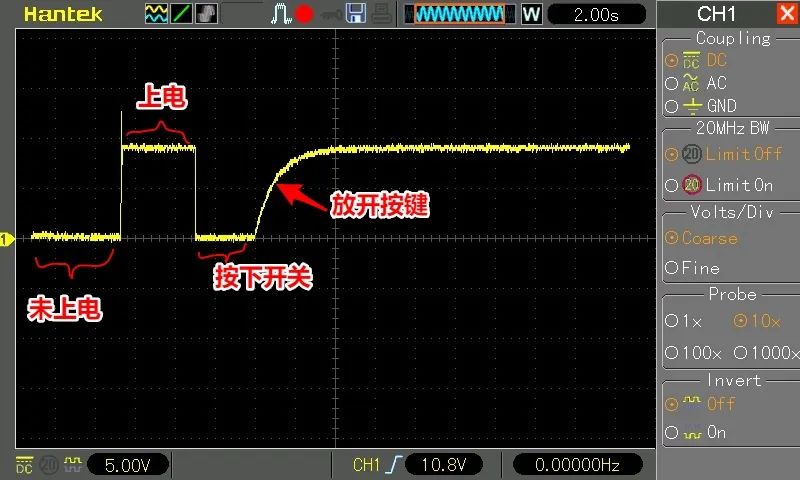

按下按鍵后的波形如下圖：

波形的幾個狀態如下：

1. 未上電時，電容下端電壓為零。

2. 上電后，C1 上端會出現電源的 9V 電壓，由于電容兩端的電壓不能突變，電容 C1 的下端也出現 9V 電壓。注意：此時，由于開關還是斷開的，電容沒有充電。

3. 按下開關后，電容下端被電源地拉低至 0 V。并且，由于開關閉合了，電容迅速充滿電。此時電容的狀態，和前面那個開關在電源正極的 RC 電路中電容充滿電的狀態（狀態2）是一致的。

4. 斷開按鍵后，電容開始通過電阻 R1 緩慢放電。放電完成后，電容下端電壓接近電源電壓。

最后一個階段（狀態4），隨著電容放電，電容一端的電壓逐漸增高，比較難于理解。也是理解最開始那個延時關機電路的關鍵。
