一、光耦合器

光耦合器的光發射源一般會是紅外線的發光二極管，將電能轉換為特定波長的光，在發射源及接收器之間會有封閉式的光通道（也稱為電介質通道），接收器是光感測器，感測特定波長的光，可能直接轉換成電能量，也可能由此信號調變外部電源提供的電流。接收器可以是光敏電阻、光電二極管、光晶體管、可控硅整流器（SCR）或TRIAC。發光二極管除了發射光之外，也可以作為光感測元件，因此可以用發光二極管作光感測元件，即為對稱性雙向光耦合器。光耦合的固態繼電器其中由有光電二極管的光耦合器來驅動功率開關，一般是一對互補的MOSFET。開槽光學開關包括光發射源及接收器，但其光通道有開口，若其他物體擋住開口，使光無法通過，則接收器產生的信號也會隨之變化。

二、光耦合器電路設計步驟

1、選擇電路結構在這個時候，盡量不要讓電路變得復雜，因此組件數量是越少越好。有兩個原因，第一，成本較低，第二組件越少，出故障率越低，可靠性也就越高。 假設將信號從初級側控制器傳輸?shù)酱渭?jí)控制器，那電路就如下所示：

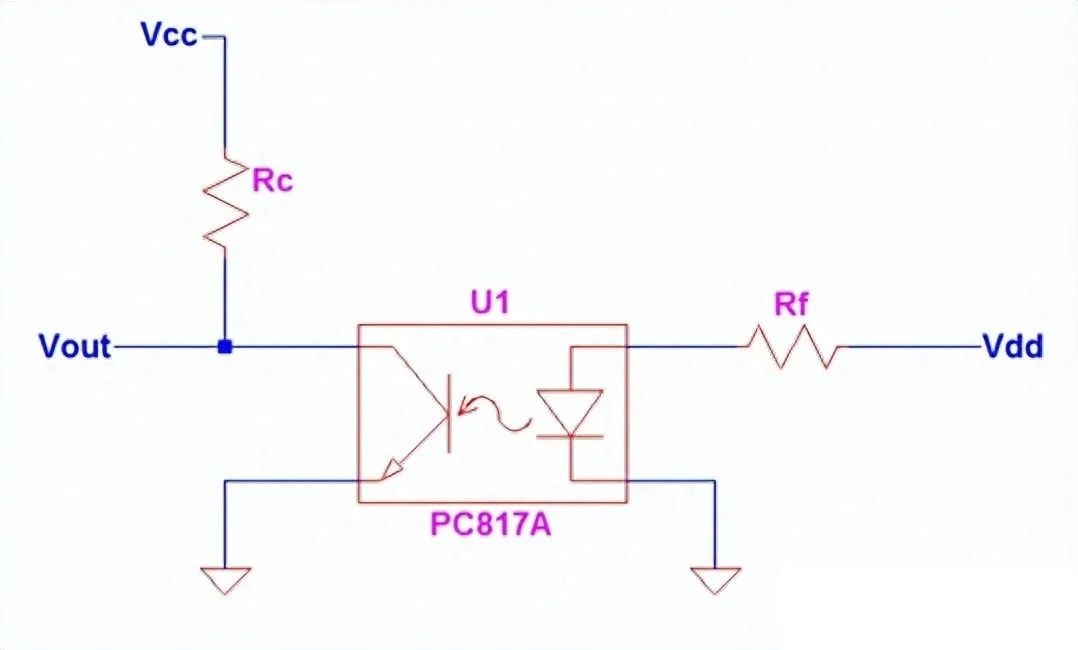

逆變器配置 上面這個電路配置是逆變器，如果你想要非反相信號，就使用下面這個電路結構。

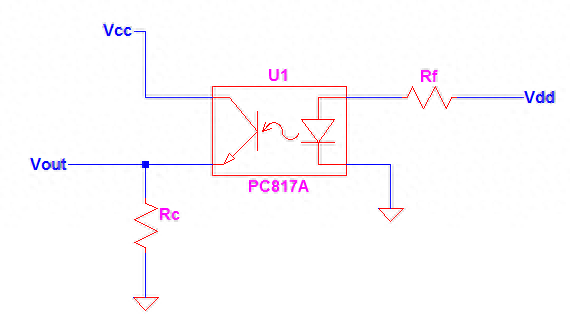

同相配置 如果要使晶體管飽和，第一個電路通常是反相電路，如果將電路偏置為在線性區域工作，則 Uout 節點處的電壓可能高于 0 。第二個電路是同相配置，與 BJT 的共集電極配置相當，但由于存在基極電流，BJT 共集電極比該電路更為復雜。

2、選擇光耦合部件光耦合器電路設計的下一步是選擇光耦合器部件，在這個過程中，你必須考慮你的需求。

如果你的應用是交換機，則比較選擇最低CTR較高的設備，

如果你的設備是線性的，你可以考慮使用點擊率范圍較小的應用程序，嚴格的點擊率將對應較小的變化。

如果電路要暴露再高溫環境下，最好選擇 CT受環境溫度影響不太大的光耦，光耦合器CTR會隨著溫度升高而降低。

例如下圖中，在100℃環境溫度下相對 CTR 會下降很多。

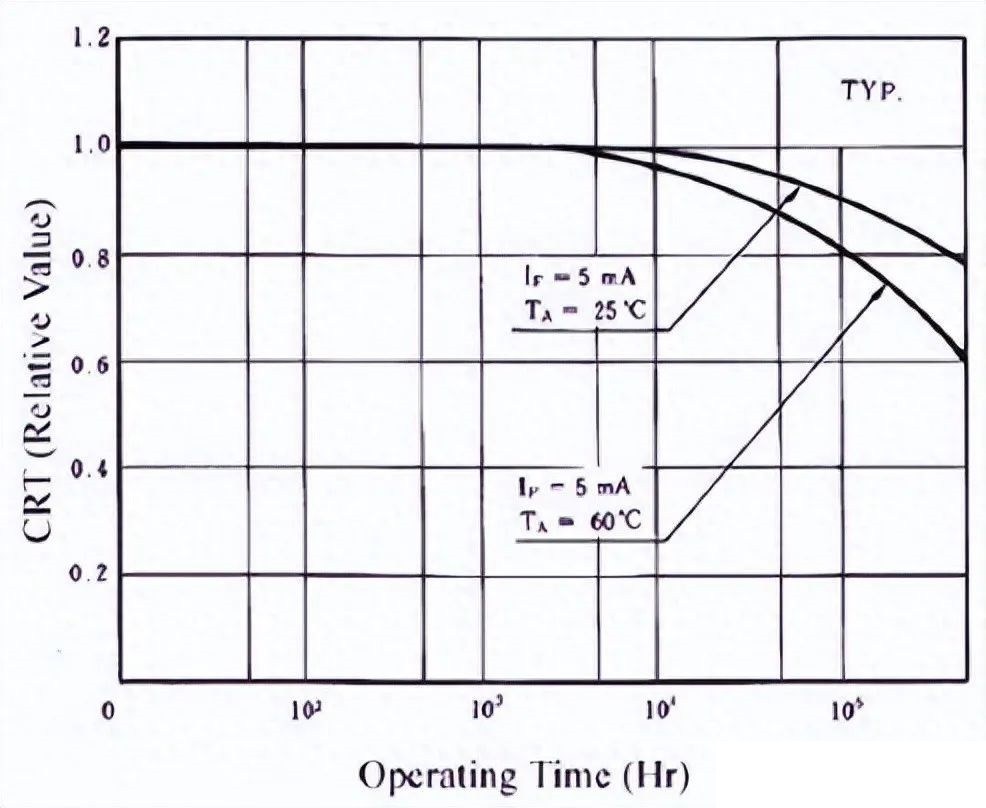

CTR和溫度之間的關系 如果電路使用的周期較長，最好還要考慮一下預期生命曲線。如下所示，隨著設備老化，點擊率會下降。

預期生命曲線

3、設置電路操作這里必須要設計電路的工作點，為了使信息更豐富，可以參下面的電路。
