傳統電荷泵PLL環路參數的計算及建模
盡管基本PLL自其出現之日起幾乎保持原樣，但是使用不同技術制作及滿足不同應用要求的PLL的實現一直給設計者提出挑戰。
本篇先介紹一下傳統電荷泵鎖相環的穩定性和噪聲建模，后續再?gòu)母鞣N結構的PLL、電路設計注意事項、片上電感的設計等方面逐一展開。
1. PLL環路參數的計算及建模
**1.1 **環路參數的計算

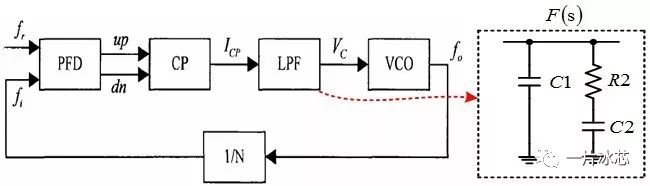

傳統電荷泵鎖相環的結構框圖如圖1所示，由鑒頻鑒相器(PFD)、電荷泵(CP)、環路濾波器(LPF)、壓控振蕩器(VCO)、分頻器(1/N)組成。
Fig1. 傳統電荷泵 PLL結構框圖
PLL設計指標：VDD=1.2V,Fref=25MHz,Fvco=1.25GHz,N=50。
第一步，確定VCO增益Kvco和CP充放電電流Icp。
按照20%的設計余量，將VCO的輸出頻率范圍設定為1.0GHz到1.5GHz。在1.2V電源電壓下為使CP電流源工作在飽和區，并考慮到為確保VCO增益的線性度而盡可能的壓縮控制電壓范圍，將控制電壓范圍設為280mV到450mV，得Kvco≈3GHz/V。
實際設計時可適當增大控制電壓范圍(如200~1000mV)，也可適當增大或減小Kvco，這里只是做一個假設，目的是學會如何計算PLL環路參數。
考慮面積功耗等因素的影響Icp折中取100uA。
第二步，環路帶寬fc和相位裕度PM。
Fc取1MHz，PM取55deg。
第三步，計算LPF電阻(R2)和電容(C1、C2)的取值。
將圖1所示的PLL結構框圖等效成圖2所示的負反饋系統：
Fig2. PLL等效負反饋系統
根據上述等式的推導，編寫如下的MATLAB代碼，可得濾波器的參數：
clear all;
close all;
clc;
Fc=1e6;%環路帶寬
Kvco=2pi3e9;%VCO增益
Icp=100e-6;%電荷泵電流
Kpc=Icp/(2*pi);
N=50;%分頻比
PM=55;%相位裕度
%==========================================================
Wc=2piFc;
fai=(pi/180)*PM;
tao1=(1/cos(fai)-tan(fai))/Wc;%時間常數1
tao2=1/(WcWctao1);%時間常數2
radnum=(Wc*tao2)^2+1;
radden=(Wc*tao1)^2+1;
a=sqrt(radnum/radden);
b=(KpcKvco)/(NWc*Wc);
C1=(tao1/tao2)ba;
C2=C1*(tao2/tao1-1);
R2=tao2/C2;
%=====================濾波器的傳遞函數======================
num1=[tao2,1];
den1=[tao1,1,0];
Fs=tf(num1,den1)/(C1+C2);
%=================整體開環L0s=Gs*Hs傳遞函數=================
G=KpcFsKvco;
den2=[1,0];
Gs=G*tf(1,den2);
Hs=1/N;
L0s=Gs*Hs;
%===================開環傳遞函數波特圖======================
figure(1)
bode(L0s,{2pi10000,2pi100000000})

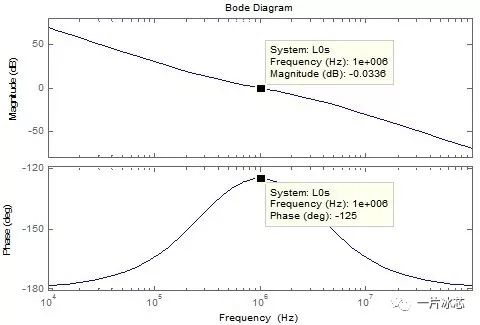

PLL幅頻和相頻特性曲線如圖3所示，發現環路相位裕度和帶寬與計算結果一致。
Fig3. PLL幅頻和相頻特性曲線
**1.2 **濾波器參數與環路帶寬的關系
圖4給出了PLL帶寬與濾波器參數之間的關系
a. 環路帶寬與C1的關系
圖片
b. 環路帶寬與C2的關系

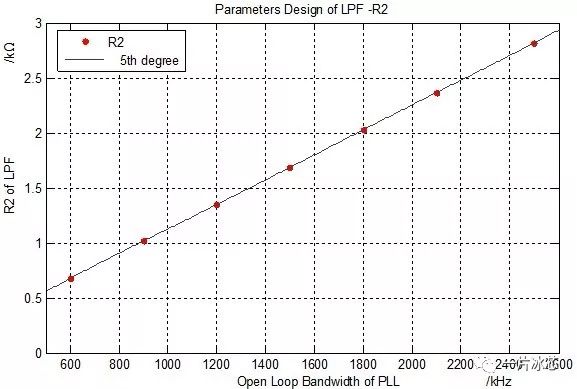

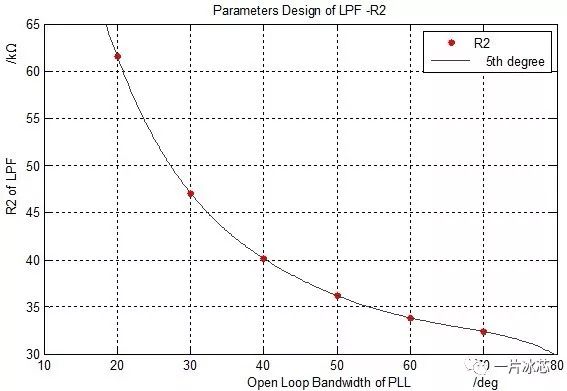

c. 環路帶寬與R2的關系
Fig4. 環路帶寬與濾波器參數的關系
結論：環路帶寬與R2成正比，與C1和C2成反比
**1.3 **濾波器參數與相位裕度的關系

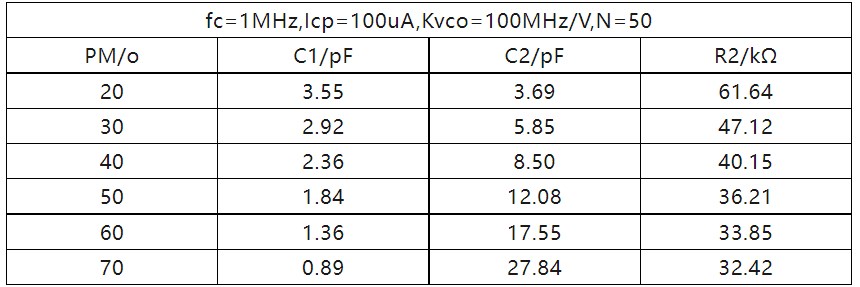

圖5給出了PLL相位裕度與濾波器參數之間的關系

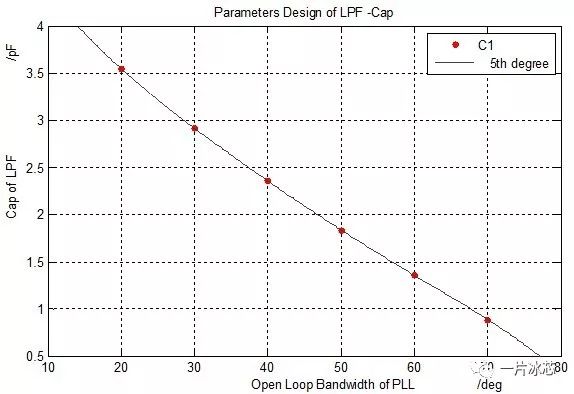

a. 相位裕度與C1的關系

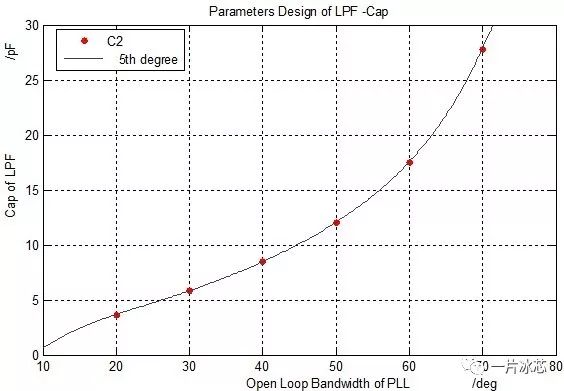

b. 相位裕度與C2的關系
c. 相位裕度與R2的關系
Fig5. 相位裕度與濾波器參數的關系
1.4 PLL****環路建模

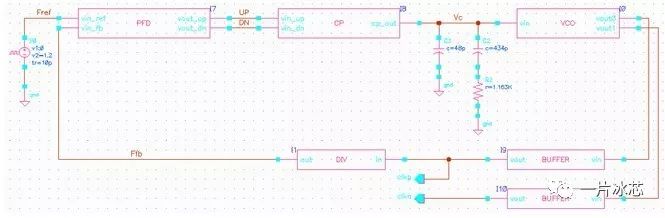

用veriloga完成PLL建模，如圖6所示。
Fig6. PLL環路建模
用圖6所示的環路模型可以做很多有意思的事情，圖7和圖8分別給出了鎖定時間與環路帶寬之間的關系，環路帶寬/參考頻率與穩定性之間的關系。下圖7和圖8說明：對于特定相位裕度，在一定范圍內PLL鎖定時間隨帶寬的增大不斷減小，當帶寬大于fref/10后系統的離散性變的越來越嚴重，帶寬增大到fref/3后系統無法鎖定。因此PLL環路帶寬的選取存在一個折中，通常環路帶寬取fref/20、fref/30或更小，具體多少要看應用。

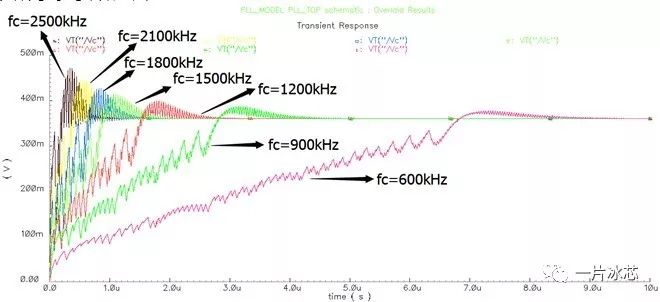

Fig7. 鎖定時間與環路帶寬之間的關系

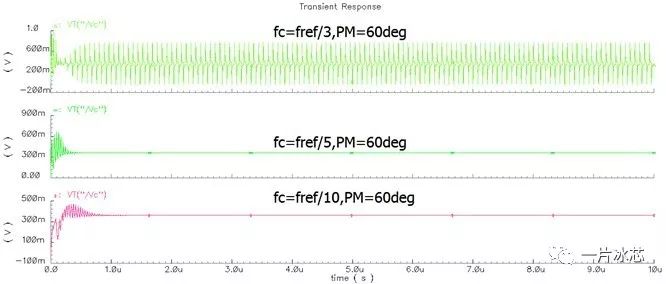

Fig8. 環路帶寬/參考頻率與穩定性之間的關系

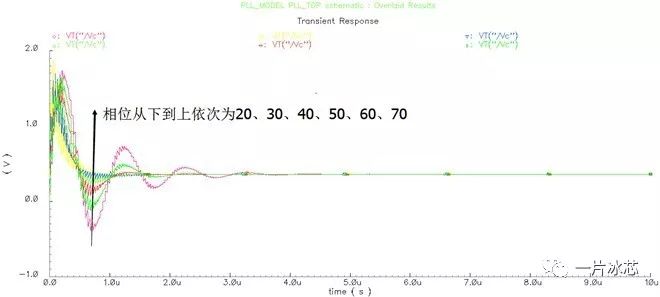

Fig9. 相位裕度與穩定性之間的關系
2. PLL噪聲分析
**2.1 **噪聲傳函

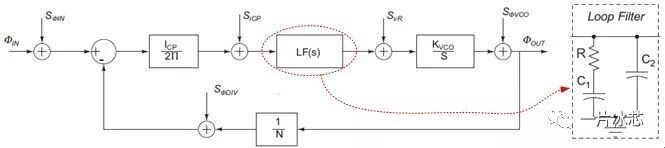

圖10給出了PLL相位域模型，并標注了各種噪聲源。這些噪聲源既包含了各模塊的本征噪聲，也包含了其他外部噪聲源對本模塊的影響，如電源電壓噪聲、襯底噪聲等?？梢缘玫皆揚LL的開環傳遞函數為：
Fig10. PLL的相位域模型
由此可寫出各模塊到輸出的噪聲傳遞函數(NTF)：
經上述分析可知，為了得到最佳的系統相位噪聲性能，不僅要盡可能降低各個電路模塊引入的噪聲，而且還要合理選擇環路帶寬，有效地抑制帶內和帶外噪聲。
PLL環路各參數選取如下：

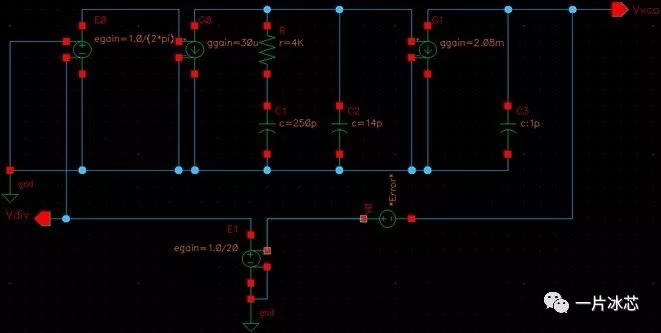

為得到參考時鐘(Vref)到輸出端(Vvco)的閉環噪聲曲線，搭建了圖11所示的PLL行為級模型，其中E0,E1調用analoglib里的vcvs(壓控電壓源);G0,G1調用analoglib里的vccs(壓控電流源)。

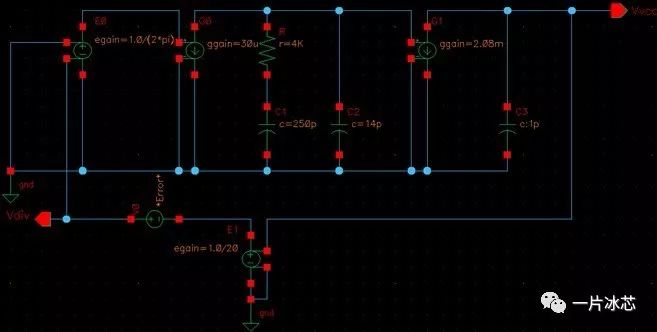

Fig11. 參考時鐘到輸出端的Test Bench
參考頻率到輸出端的閉環噪聲傳遞函數具有低通特性。對圖11建立的行為級模型進行AC仿真，得到其幅頻特性如下圖12所示，可見其具有低通特性，公式的正確性。

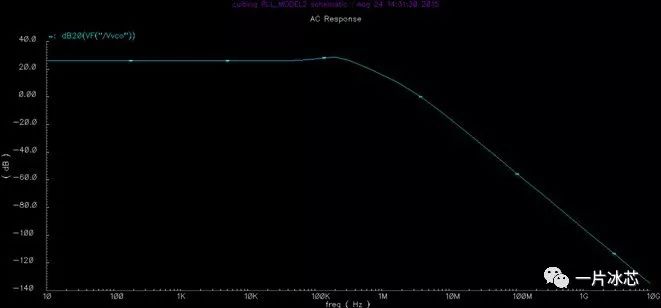

Fig12. 參考時鐘到輸出端的幅頻特性曲線

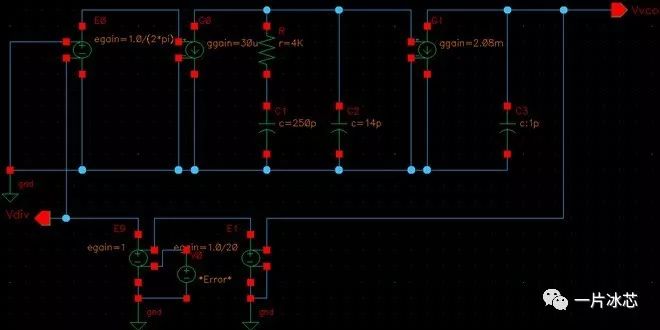

Fig13. 分頻器到輸出端的Test Bench(上述兩圖均可)

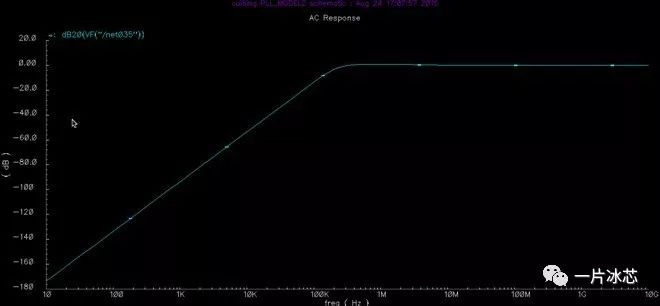

分頻器到輸出端的幅頻特性曲線，如圖14所示：
Fig14. 分頻器到輸出端的幅頻特性曲線
同樣搭建PFD到輸出端的噪聲仿真圖，如圖15所示：

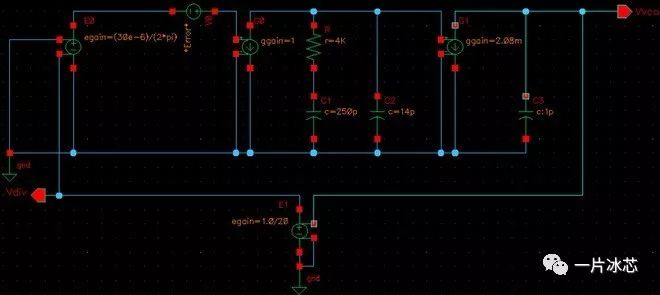

Fig15. PFD到輸出端的Test Bench(對其做了簡單等效)
PFD到輸出端的幅頻特性曲線，如圖16所示：

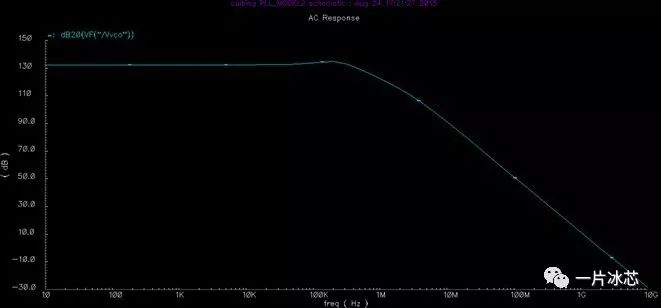

Fig16. PFD到輸出端的幅頻特性曲線
同樣搭建環路濾波器到輸出端的噪聲仿真圖，如圖17所示：

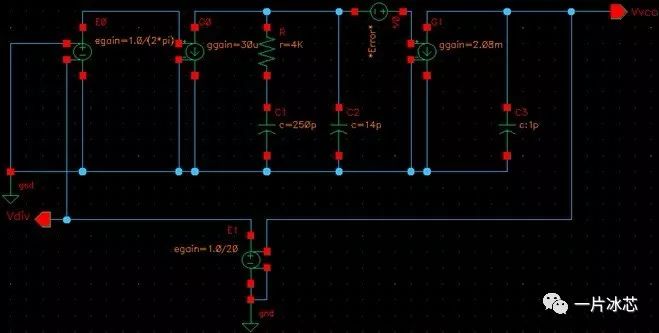

Fig17. 環路濾波器到輸出端的Test Bench(上述兩圖均可)

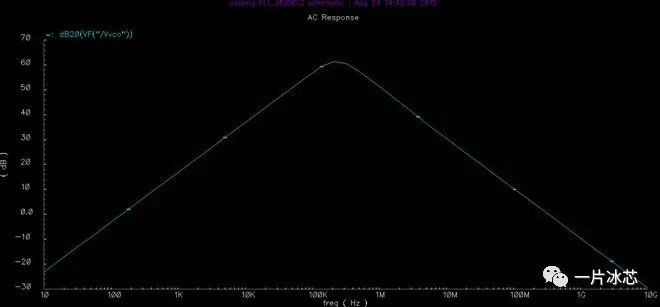

環路濾波器到輸出端的幅頻特性曲線，如圖18所示：
Fig18. 環路濾波器到輸出端的幅頻特性曲線
同樣搭建VCO到輸出端的噪聲仿真圖，如圖19所示：
Fig19. VCO到輸出端的Test Bench(上述兩圖均可)
VCO到輸出端的幅頻特性曲線，如圖20所示：
Fig20. VCO到輸出端的幅頻特性曲線

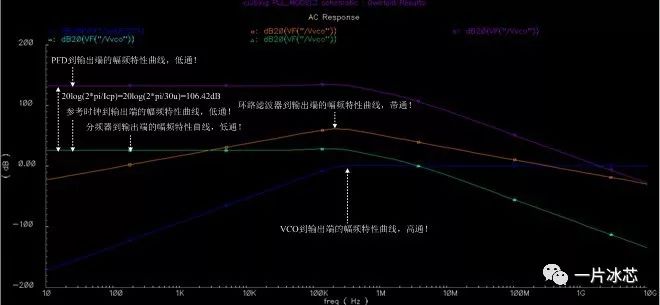

同一坐標系下，PLL各噪聲結點到輸出端的幅頻特性曲線如下圖21所示：
Fig21. 同一坐標系下各噪聲結點到輸出端的幅頻特性曲線
**2.2 **噪聲建模

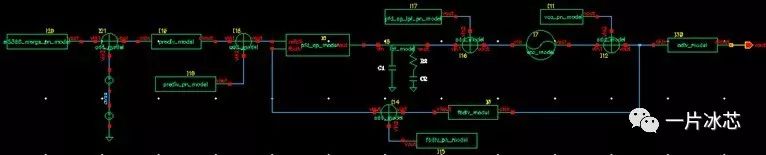

用veriloga完成了PLL噪聲建模，如圖22所示，驗證qpll的噪聲性能。模型采用傳統電荷泵結構，各模塊的噪聲通過仿真或測試得到，所有噪聲均轉換為電壓噪聲(V ^2^ /Hz)。
