在過去十年中,對口腔健康和衛生給予了特別關注。這種趨勢正在推動發明新的增強口腔健康技術的設計師們進行更多的創新。電動牙刷顯著改善了刷牙體驗和刷牙習慣。最受歡迎和最有效的電動牙刷類型是一個旋轉或左右運動。

現代電動牙刷 元素 通常依靠可充電電池,當牙刷放在不同用途之間的充電底座時,這些電池通過感應充電充電。 他們經常使用 鎳金屬氫化物 (NiMH ) 標稱電壓為1.2V的電池。工作電壓范圍從1V到1.65V,能夠控制牙刷的操作。

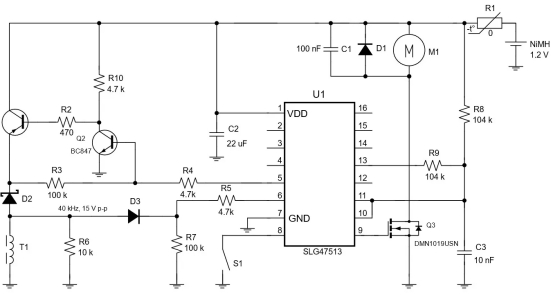

圖1:基于SLG47513的電動牙刷示意圖。

電機控制

當牙刷處于睡眠狀態時,由于拉高電阻器,PIN8輸出被設置為高,但是當按鈕被按下時,一個低級別的信號出現了很短的一段時間。為了過濾掉開關的跳跳,一個延遲宏Dly4被使用。當每次按下按鈕時,dff18就會鎖定電壓水平,并使其旋轉,允許牙刷使用外部按鈕(工作模式和睡眠模式)在兩種模式之間切換。

當牙刷切換到工作模式時,晶體管的閘門和多路復用器3-L2的輸出處有一個恒定的高電壓電平。這個電壓級別打開晶體管Q3啟動直流電動機。

刷有兩個計時器。第一個通知用戶完成2分鐘的刷牙過程。一個振蕩器OSC0,一個DF19,和一個DF11形成一個頻率為2.67赫茲的時鐘信號。當牙刷被打開時,一個2位LUT1將這個時鐘信號輸入一個CNT0的CLK輸入。兩分鐘后,在CNT0輸出處出現了一個高電平,觸發了一次發射(CNT6),形成了一個寬度相當于鐘信號三個半周期的信號脈沖。這三個脈沖,通過兩個多路復用器,3位LUT0和PIN9被輸入到晶體管閘門,并相應地輸入到電機,產生振動效應。

除了2分鐘的計時器,這支牙刷還包含一個基于CNT3的30秒的計時器,這意味著需要繼續刷牙口腔的下一個象限(四分之一)。30秒后,在CNT3輸出時出現了一個高水平。2位LUT0濾波每4脈沖,而大濾波器消除故障。CNT3輸出信號觸發一次性(CNT1),它形成一個寬度等于一個半時鐘信號周期的信號脈沖。

為了確保每次牙刷關閉時計時器都重新啟動,計數器被重置到dff18輸出信號的上升邊緣。

數字多路復用器可以通過一個恒定電壓,一個脈沖,或三個脈沖到晶體管閘門基于單光波輸出。

這3位Lut0防止發動機運行時充電。明確地說,只有當牙刷處于工作狀態而不是放在充電站時,晶體管門上的信號才會很高。

充電

大多數現代電動牙刷使用無線感應充電。牙刷及其底座構成兩部分變壓器,底座具有變壓器的初級繞組,牙刷具有二次繞組。二次繞組的電壓由二極管D1校正,然后由電阻分頻器降至適當檢測充電器存在所需的值。該分頻器包括外置電阻r7(100kn)和R5(4.7kb),以及在SLG47513內的內部下拉電阻(10kb),該電阻將PIN6上電壓的峰值定在1.2V左右。

當充電器的信號到達作為模擬比較器的PIN6時,頻率檢測器的輸入會出現一個高級別的信號。頻率檢測器在此信號上產生高級別輸出,輸出到PIN5,并支持充電。這個高信號在PIN5的輸出打開一個Q2晶體管,反過來,打開一個Q1晶體管,啟動電池的充電過程。

為了防止電池充電過多,使用了模擬比較器acmp1h。電阻R8和R9將電池電壓除以一半,這個電壓用于PIN11的輸入。然后用一個滯后值為100mv的比較器與725mv的基準電壓進行比較。如果分壓器的電壓達到這個基準電壓,電池充電停止。延遲宏Dly2作為濾波器使用。

為了防止電池過度充電,使用了模擬比較器acmp0h。該比較器比較了相同的分壓器電壓,但它的參考電壓設置在500mv,滯后設置在100mv。當測量到的電壓小于參考值時,比較器輸出就會下降,晶體管就會關閉,防止電池過度放電。

為了防止電路通過分頻器消耗多余的能量,該分頻器只在電池充電或牙刷打開時與地面總線連接。這些條件被2位LUT3檢查,當至少一個條件得到滿足時,它的輸出就會很高?；谶@個高級別信號,一個多路復用器3-L0通過PIN13的開放收集晶體管將地面總線連接到分頻器。此外,acmp0h只在牙刷從睡眠狀態出來時才啟動,而acmp1h只在充電器連接時啟動。這些措施確保了睡眠方式中極低的消費量。

結論

SLG47513低壓操作只允許用一個1.2VNMH電池供電,這是電動牙刷的主要電源。SLG47513非常適合這些設備,因?yàn)樗凶銐虻臄?shù)字和模擬宏觀細胞,可以用來控制牙刷馬達和實現額外的功能,如計時器和充電控制。SLG47513可以替代市場上流行的電動牙刷。由于市場上沒有很多集成電路可以用1.2V提供電源,并能實現牙刷功能,制造商經常使用定制的ASIC,這增加了牙刷的成本。該方案是一個成本效益高的解決方案,因?yàn)樗褂矛F(xiàn)成的基模,并在一個非常小的1.6毫米x1.6毫米的情況下,有助于減少所需的板子空間。
