本文探討了噪聲敏感應用中可用于識別和優化器件/組件選擇的仿真方法之一。我們將首先指出Ltspice的一個特點模擬,允許這一標準組件,然后引入一個方法,允許這一功能的操作放大器(OPamps)使用在信號路徑。由于低噪音通常與更高的耗電量和更高的成本有關,這個工具可以讓你選擇最低功率和最具成本效益的解決方案,以滿足設計的要求。

設計一個涉及傳感器(小信號)、放大器、濾波器和數據采集(ADC)的信號路徑的挑戰之一是確定信號在數字化或以其他方式處理之前所經過的各個組件和塊的噪聲貢獻。如果設計正確,大部分增益在前端,任務就更簡單了,因為選擇最低噪聲前端可以確保最高信噪比,并最大限度地減小其他電路的影響。

但是,如果不能作出這種明確的區分,和/或申請必須在噪音必須充分優化的地方達到最低水平的噪音和信號完整性,該怎么辦?

標準組件的噪音分析

工程師們已經有效地使用了Ltspice進行了噪聲影響研究和優化,因為LTPSY允許你點擊某一特定設備(即電阻器和晶體管)在模擬中,并立即將其輸出噪聲貢獻作為噪聲分析中的噪聲密度圖。

圖1展示了一個例子模擬,其中輸出噪聲和其他電阻噪聲的貢獻是并排繪制的,以容易看到每個相對于凈輸出噪聲的相對重要性。此外,可以將這些噪音密度圖中的任何一塊整合起來,以看到它在整個頻率范圍內的影響,R3是100NV/N2OHz平面帶中的最高電阻貢獻者。

Ltspice是一個非常強大的模擬工具,包括電阻和晶體管,在建模和跟蹤他們的噪音貢獻。然而,您可能需要一個替代解決方案來考慮其他組件/構件。對于那些設備,例如帶有加密宏觀模型的OP安培,可能會分散在整個電路和模擬文件中。

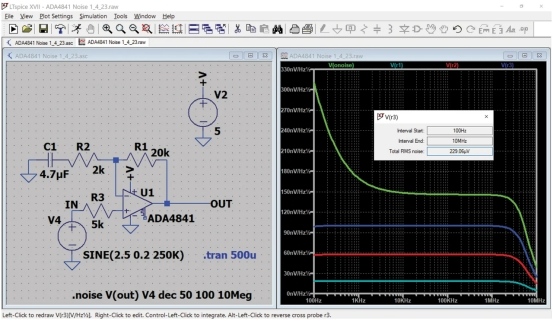

圖1模擬輸出噪聲和每個電阻的噪聲貢獻。

為了充分說明這里指的是什么,以及如何對操作放大器進行噪聲分析,有必要首先介紹一個人如何在LTPASY中添加一個理想化的操作放大器。圖2顯示了構建在Ltspice教育庫中的"普遍性"文件。它展示了一個簡化的OPAMP模型,五個層次的復雜度不斷增加,包含了最簡單到最復雜的版本,所有輸出同時繪制。這是一個有用的宏觀模型,可以復制到任何設計中,并且可以很容易地操作/編輯,以找到每個參數的影響。

將分析擴展到amplifier

當涉及到確定設備的預期噪聲影響時,模擬放大器可以是一個強大的模擬工具。通過使用這個LtspiceIN組件,你可以很容易地改變它的電壓噪音,電流噪音,和每個噪音源的相應角頻率,以查看結果輸出/輸入噪音。有了這些信息,你就可以明智地為這項工作挑選合適的設備,知道設計的準確的噪聲公差。

圖3展示了這種方法,圖1的電路被修改為采用模擬放大器。當噪音電流在設置為可變參數時,電壓噪音值為0.1NV/N2OHz為微不足道。步進帕拉姆函數,可以很容易地看到不同電流噪聲的結果。在這種情況下,參數因清單的不同而不同:0.1帕/N2OHz、1帕/N2O赫、2帕/N2O赫、5帕/N2O赫和10帕/N2O赫。

請記住,這項技術是一個一階近似的操作放大器的噪音特性。在通用模型中不包括頻率隨頻率上升的噪聲等行為,一旦實際設備模擬或測試完畢,必須單獨計算。

值得注意的是,在許多應用中,例如在噪聲性能通常非常重要的轉換放大器中,放大器噪聲與外部組件(例如,來自光電二極管或雪崩光電二極管的輸入電容)之間存在著強有力的相互作用,因此,任何這種評估只有在這些外部組件包括在內并得到核算的情況下才是準確的。否則,模擬的性能將遠遠遠離測量結果!

然后可以將下表1的模擬結果匯總起來,并與最主要的熱噪聲(100NV/N2OHz的R3)作為放大器的附加噪聲進行比較。以下是0.1帕/DB2Hz(案例1)的附加噪音計算樣本,供參考:

圖2通用放大器版本。

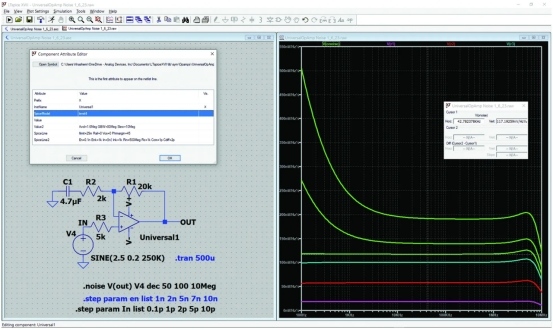

圖3具有步進式噪聲電流的萬用光放大器(繪制前三個值)。

表1噪音電流變化摘要

類似的模擬可以在電壓噪聲(而設置電流噪聲低至無關緊要)變化和類似的表格中進行,如表2所示:

表2噪音電壓變動摘要

查看表1和表2,可以得出結論,例如,將增加的噪音保持在小于或等于3分貝的水平,需要輸入電流噪聲為&l;1帕/2z/Hz,輸入電壓噪聲為&l;7NV/2127。像這樣的裝置?AD8055 使用1帕/1nv/DB2Hz和6NV/2nv/2nHz噪音符合賬單要求,模擬時,其寬帶噪音為144NV/N2OHz,接近表1和表2的預測噪音。

總結

模擬放大器是一種內置于LTPASY中的工具/功能。該工具允許電路設計者改變用于應用的未來有源放大器的電壓和電流噪聲來預測所產生的附加噪聲。有了這些信息,與設計中的其他主要噪聲源相比,可以選擇最合適的放大器,以最大的功率消耗和成本達到預定的噪聲要求。
