以下內容中，小編將對穩壓二極管的相關內容進行著重介紹和闡述，希望本文能幫您增進對穩壓二極管的了解，和小編一起來看看吧。

1、典型的串聯型穩壓電路

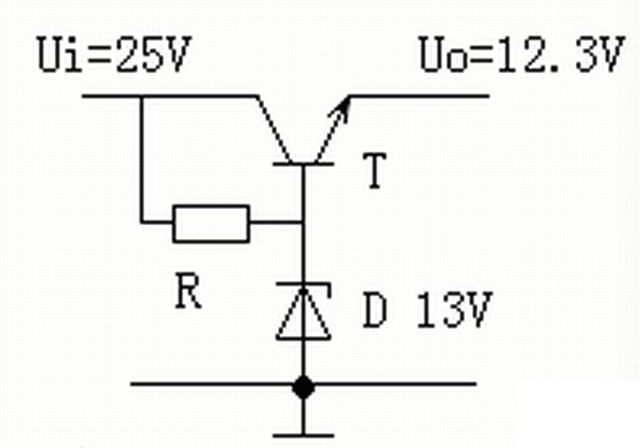

在此電路中，三極管 T 的基極被穩壓二極管 D 穩定在 13V，那么其發射極就輸出恒定的 13-0.7=12.3V 電壓了，在一定范圍內，無論輸入電壓升高還是降低，無論負載電阻大小變化，輸出電壓都保持不變，這個電路在很多場合下都有應用。

2、電視機里的過壓保護電路

115V 是電視機主供電電壓，當電源輸出電壓過高時，D 導通，三極管 T 導通，其集電極電位將由原來的高電平（5V）變?yōu)榈碗娖?，通過待機控制線的電壓使電視機進入待機保護狀態。

3、電弧抑制電路

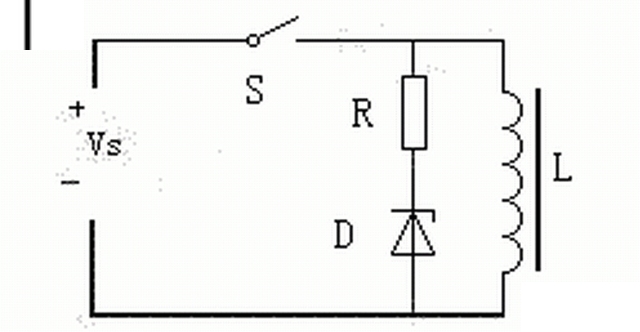

在電感線圈上并聯接入一只合適的穩壓二極管（也可接入一只普通二極管原理一樣）的話，當線圈在導通狀態切斷時，由于其電磁能釋放所產生的高壓就被二極管所吸收，所以當開關斷開時，開關的電弧也就被消除了。這個應用電路在工業上用得比較多，如一些較大功率的電磁吸控制電路就用到它。

4、浪涌保護電路

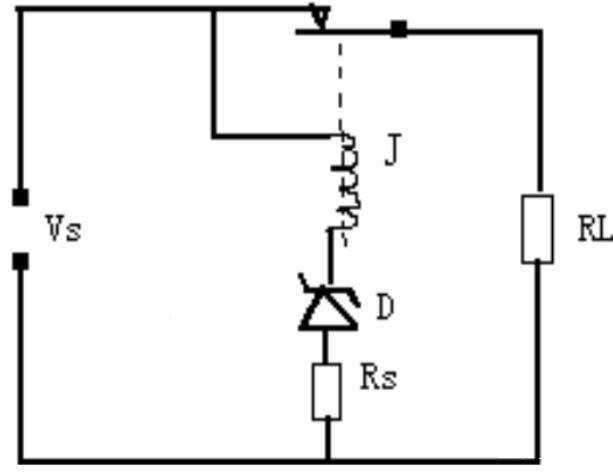

穩壓管在準確的電壓下?lián)舸@就使得它可作為限制或保護之元件來使用，因為各種電壓的穩壓二極管都可以得到，故對于這種應用特別適宜。圖中的穩壓二極管 D 是作為過壓保護器件。只要電源電壓 VS 超過二極管的穩壓值 D 就導通，使繼電器 J 吸合負載 RL 就與電源分開。

正反向串聯的作用

如果是兩個穩壓二極管反向串聯，正、反方向電壓到達穩壓值時，電壓被鉗位（即不能再升高）。

a、經常在功率較大的放大電路，功率管的柵極 G 與源極 S 即發射結一個穩壓二極管，這是通過限制電壓對 G-S 起保護作用，防止 G-S 之間的絕緣層被過高的電壓擊穿。

b、兩個二極管反向串聯后對與之并聯的電路可起過壓保護作用，當電路過壓時，二極管首先擊穿短路。

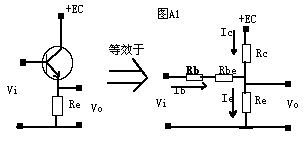

5、晶體管射隨電路    在很多的電子電路中,為了減少后級電路對前級電路的影響和有些前級電路的輸出要求有較強的帶負載能力(即要求輸出阻抗較低)時,要用到緩沖電路,從而達到增強電路的帶負載能力和前后級阻抗匹配,晶體管射隨器就是一種達到上述功能的緩沖電路。   晶體管射隨電路實際上是晶體管共發電路,它是晶體三極管三大電路形式之一(共基電路、共集電路、共發電路),它的電路基本形式如圖A1所示.

根據圖A1的等效電路可知,發射極電流Ie=Ib+Ic又因為Ic=β*Ib(β是晶體管的直流放大系數)所以Ie=Ib+β*Ib=Ib(1+β),又根據電路回路電壓定律:Vi=Ib(Rb+Rbe )+Ie*Re=Ib(Rb+Rbe)+Ib(1+β)Re(Rb是晶體管基極電阻,Rbe是基極與發射極之間的電阻,由于Rb和Rbe較少可忽略,那么Vi= Ib(1+β)Re,根據歐姆定律,電路的輸入阻抗為Vi/Ib=Ib(1+β)Re/Ib=Re(1+β)。從此式可見電路的輸入阻抗是Re的1+β倍，電路的輸出阻抗等于Rc與Re的并聯總阻抗.經上述分析得出結論：晶體管射隨電路具有較高的輸入阻抗和較低的輸出阻抗。

以上便是小編此次帶來的有關穩壓二極管的全部內容，十分感謝大家的耐心閱讀，想要了解更多相關內容，或者更多精彩內容，請一定關注我們網站哦。
