今天，小編將在這篇文章中為大家?guī)?a href="/tags/MOSFET" target="_blank">MOSFET漏極導通特性的有關報道，通過閱讀這篇文章，大家可以對MOSFET具備清晰的認識，主要內容如下。

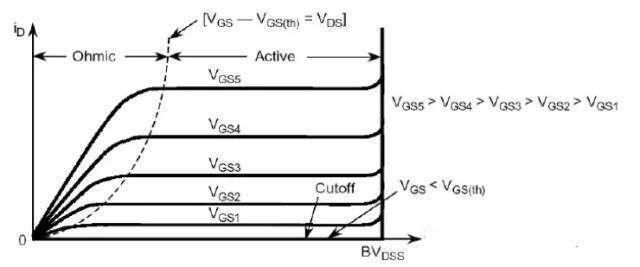

MOSFET的漏極導通特性如下圖所示，根據功率MOSFET輸出特征，工作區也可以分為三個區：關斷區、線性區和可變電阻區。

圖 MOSFET典型的漏極導通特性

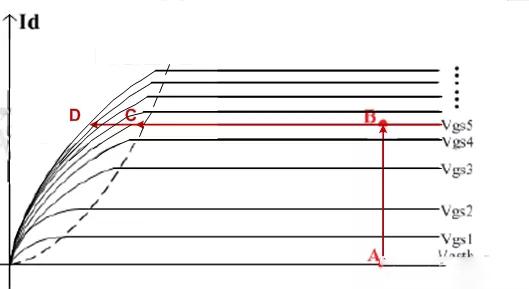

當驅動開通脈沖加到MOSFET的G和S極時，Vgs的電壓逐漸升高時，MOSFET的開通軌跡A-B-C-D見下圖的路線所示。

圖：功率MOSFET的開通軌跡

(1) 截止區

開通前MOSFET起始工作點位于上圖的右下角A點以下，Vgs的電壓逐漸升高，Id電流為0，Vgs的電壓從0上升到Vth，Id電流從0開始逐漸增大。

(2) 恒流區

動態恒流區就是圖中的A-B，也就是Vgs電壓從Vth增加到米勒平臺電壓Vgs(pl)的區間，從這個過程可以非常直觀的發現：MOSFET工作在恒流區，因?yàn)閂gs的電壓在變化，這個過程是一個動態恒流的過程，也就是Vgs電壓和Id電流自動找平衡的動態過程。Vgs電壓的變化伴隨著Id電流相應的變化，其變化關系就是MOSFET的跨導gfs：

在這個過程中，Vgs電壓保持不變，Vgd的電壓為Vgs-Vds，為負壓，就是D的電壓高于G。當Id電流達到負載的最大允許電流ID(max)時，MOSFET進入下一個工作區：米勒平臺區。

(3) 米勒平臺區

從B點開始，Vds開始下降，Vgd負電壓絕對值也開始下降，只要D極電壓開始變化，就會產生非常大的dv/dt，通過電容Crss，產生的電流為：

這個電流足夠大，可以將驅動電路能夠提供的電流都抽取過去，驅動電路的電流幾乎全部流過Crss，以掃除Crss電容存儲的電荷，這樣Cgs電容幾乎沒有電流流過，柵極電壓也就基本維持不變，可以看到Vgs在一段時間B-C內維持一個平臺電壓，這就是米勒平臺區。

對于增強型MOSFET（Enhancement-Mode MOSFET），在沒有施加足夠的正向電壓（稱為閾值電壓）到柵極上時，它處于截止?fàn)顟B(tài)，漏極電流極小。只有當柵極施加了大于閾值電壓的正向電壓時，才會形成一個導電通道，允許電流從漏極到源極流過。因此，增強型MOSFET的漏極導通特性是需要外部輸入適當?shù)男盘?hào)以打開導電通道的。

對于耗盡型MOSFET（Depletion-Mode MOSFET），在沒有施加負向電壓到柵極上時，它處于導通狀態，漏極電流存在。當柵極施加負向電壓時，負向電壓會排斥導電通道中的載流子，使得通道變窄或關閉，減小或截止漏極電流。

不同類型的MOSFET具有不同的工作特性和開啟條件，因此在設計電路時需要根據具體型號和應用要求選擇合適的MOSFET類型，以確保所需的漏極導通特性得到滿足。

功率MOSFET工作在線性區時，器件承受高的電壓和耗盡層高壓偏置會產生什么影響？

功率MOSFET工作在線性區時，器件承受高的電壓，耗盡層高壓偏置導致有效的體電荷減小;工作電壓越高，內部的電場越高，電離加強產生更多電子-空穴對，形成較大的空穴電流。 特別是如果工藝不一致，局部區域達到臨界電場，會產生非常強的電離和更大的空穴電流，增加寄生三極管導通的風險。

以上便是小編此次帶來的有關MOSFET漏極導通特性的全部內容，十分感謝大家的耐心閱讀，想要了解更多相關內容，或者更多精彩內容，請一定關注我們網站哦。
