功率MOSFET將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對功率MOSFET的相關情況以及信息有所認識和了解，詳細內容如下。

一、功率MOSFET的雪崩現象

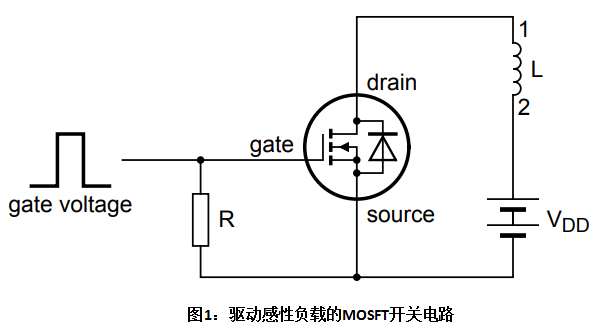

在感性負載的電路應用中，MOSFET導通時對感性負載充電，電感積聚能量； 當MOSFET關閉時，感性負載中積聚的能量釋放，引起MOSFET漏極和源極間電壓急速上升，并有電流流過，直至能量釋放結束，電流和電壓降至為零，這個過程就是MOSFET中雪崩的現象，如下面的圖1，圖2，圖3。

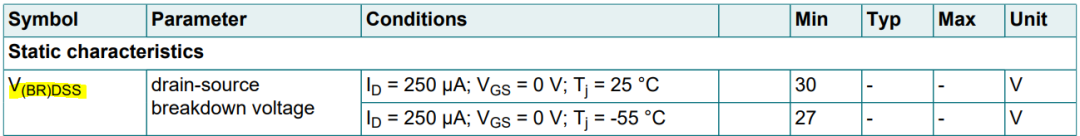

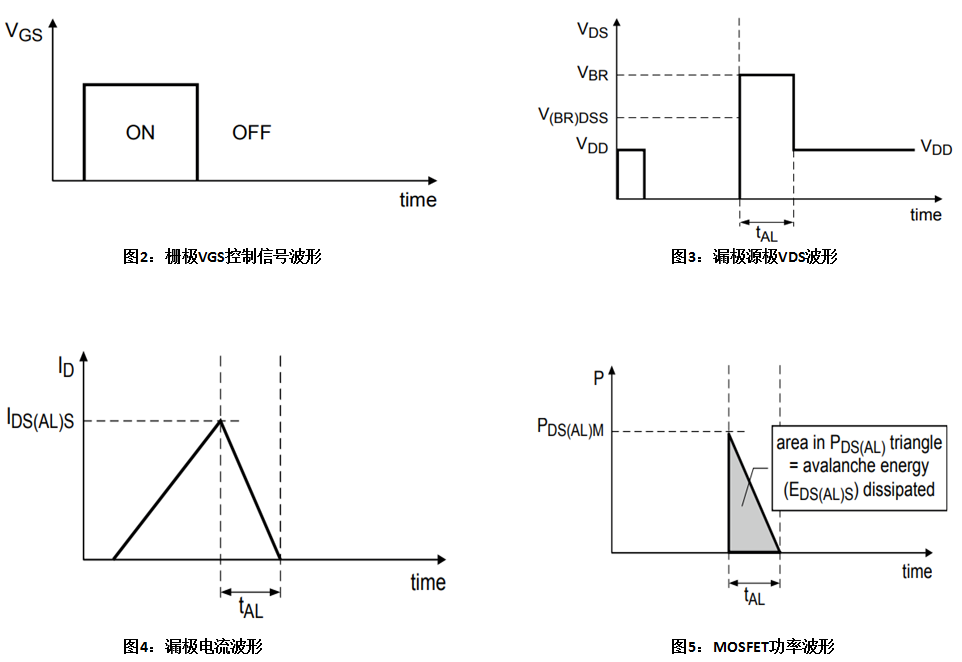

在圖2中，MOSFET關閉時所承受的能量沖擊被鉗在了擊穿電壓VBR上，雖然datasheet中沒有給出具體的VBR值，但我們可以根據已知的V(BR)DSS值估算出。 VBR≈3*V(BR)DSS。

在圖4中，雪崩電流最大值IDS(AL)S和電流衰減時間tAL，及圖5中的雪崩功率PDS(AL)M都和感性負載的感值，MOSFET關閉前電流的最大值有關。

二、功率MOSFET基本特性解讀

靜態特性：

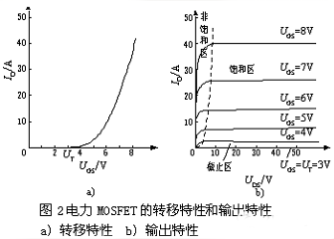

其轉移特性和輸出特性如下圖所示。

漏極電流ID和柵源間電壓UGS的關系稱為MOSFET的轉移特性，ID較大時，ID與UGS的關系近似線性，曲線的斜率定義為跨導Gfs。

MOSFET漏極伏安特性（輸出特性）：

截止區（對應于GTR的截止區）；飽和區（對應于GTR的放大區）；非飽和區（對應于GTR的飽和區）。電力 MOSFET工作在開關狀態，即在截止區和非飽和區之間來回轉換。電力MOSFET漏源極之間有寄生二極管，漏源極間加反向電壓時器件導通。電力 MOSFET的通態電阻具有正溫度系數，對器件并聯時的均流有利。

動態特性：

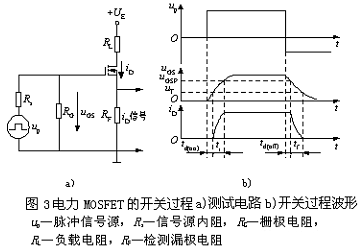

其測試電路和開關過程波形如下圖所示。

td(on)導通延時時間——導通延時時間是從當柵源電壓上升到10%柵驅動電壓時到漏電流升到規定電流的10%時所經歷的時間。

tr上升時間——上升時間是漏極電流從10%上升到90%所經歷的時間。

iD穩態值由漏極電源電壓UE和漏極負載電阻決定。UGSP的大小和iD的穩態值有關，UGS達到UGSP后，在up作用下繼續升高直至達到穩態，但iD已不變。

開通時間ton——開通延遲時間與上升時間之和。

td(off)關斷延時時間——關斷延時時間是從當柵源電壓下降到90%柵驅動電壓時到漏電流降至規定電流的90%時所經歷的時間。這顯示電流傳輸?shù)截撦d之前所經歷的延遲。

tf下降時間——下降時間是漏極電流從90%下降到10%所經歷的時間。

關斷時間toff——關斷延遲時間和下降時間之和。

以上所有內容便是小編此次為大家?guī)淼挠嘘P功率MOSFET的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站進行探索哦。
