以下內容中，小編將對模擬電路的相關內容進行著重介紹和闡述，希望本文能幫您增進對常見模擬電路的了解，和小編一起來看看吧。

一、串聯穩壓電源

串聯穩壓電源，即利用串聯于電路中的調整管Q1進行動態分壓而使負載得到穩定電壓的電路。串聯型穩壓電源的工作原理，是在輸入電壓存在波動時，輸出電壓保持恒定的裝置，利用穩壓二極管兩端電壓不變的原理，使輸出電壓保持不變，并用多級三極管組成達林頓復合電路，組成放大器提高穩壓精度。

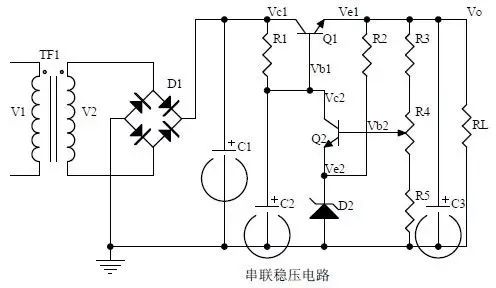

具體的串聯穩壓電源電路如下圖所示：

二、差分放大電路

差分放大電路具有電路對稱性的特點，此特點可以起到穩定工作點的作用，被廣泛用于直接耦合電路和測量電路的輸入級。但是差分放大電路結構復雜、分析繁瑣，特別是其對差模輸入和共模輸入信號有不同的分析方法，難以理解，易于混淆，是模擬電子技術基礎課程的難點與重點。

差分放大電路利用電路參數的對稱性和負反饋?zhàn)饔?，有效地穩定靜態工作點，以放大差模信號抑制共模信號為顯著特征，廣泛應用于直接耦合電路和測量電路的輸入級。但是差分放大電路結構復雜、分析繁瑣，特別是其對差模輸入和共模輸入信號有不同的分析方法，難以理解，因而一直是模擬電子技術中的難點。

實際應用中，常使用的差分放大電路的電路圖如下圖所示：

三、場效應管放大電路

場效應管工作原理用一句話說，就是“漏極-源極間流經溝道的ID， 用柵極與溝道間的pn結形成的反偏的柵極電壓進行控制”。更正確地說，ID流經通路的寬度，即溝道截面積，它是由pn結反偏的變化，產生耗盡層擴展變化控制的緣故。在VGS=0的非飽和區域，表示的過渡層的擴展因?yàn)椴缓艽?，根?jù)漏極-源極間所加VDS的電場，源極區域的某些電子被漏極拉去，即從漏極向源極有電流ID流動。從門極向漏極擴展的過度層將溝道的一部分構成堵塞型，ID飽和。將這種狀態稱為夾斷。這意味著過渡層將溝道的一部分阻擋，并不是電流被切斷。

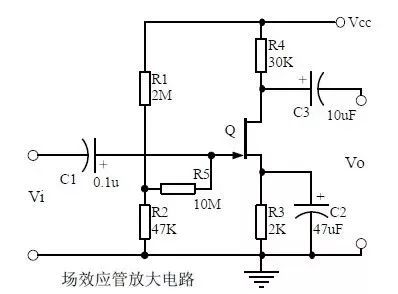

場效應管放大電路的電路圖如下圖所示：

以上便是小編此次帶來的有關常見模擬電路的全部?jī)?nèi)容，十分感謝大家的耐心閱讀，想要了解更多相關內容，或者更多精彩內容，請一定關注我們網站哦。
