脈沖電路主要包括脈沖產生電路和脈沖整形電路。脈沖產生電路的功能是產生各種脈沖 信號，如時鐘信號。脈沖整形電路的功能是對已有的信號進行整形，以得到符合要求的脈沖 信號。

1.脈沖信號的定義

脈沖信號是指在短暫時間內作用于電路的電壓或電流信號。常見的脈沖信號如圖所 示，該圖列出了矩形波、鋸齒波、鐘形波、尖峰波、梯形波和階梯波等波形的一些脈沖信號。

2.脈沖信號的參數

在眾多的脈沖信號中，應用最廣泛的是矩形脈沖信號，實際的矩形脈沖信號。下面以該波形來說明脈沖信號的一些參數。脈沖信號的參數有以下幾個。

① 脈沖幅度Vm：它是指脈沖的最大幅度。

② 脈沖的上升沿時間tr：它是指脈沖從0.1Vm上升到0.9Vm所需的時間。

③ 脈沖的下降沿時間tf,它是指脈沖從0.9Vm下降到0.1Vm所需的時間。

④ 脈沖的寬度tw：它是指從脈沖前沿的0.5Vm到脈沖后沿0.5Vm處的時間長度。

⑤ 脈沖的周期T：它是指在周期性脈沖中，相鄰的兩個脈沖對應點之間的時間長度。它 的倒數就是這個脈沖的頻率f=1/T

⑥ 占空比D:它是指脈沖寬度與脈沖周期的比值，即D=tw/T,D=0.5的矩形脈沖就稱為 方波。

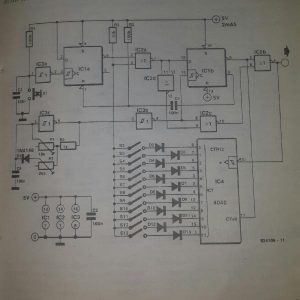

該脈沖發生器可在其輸出端提供多達 12 個脈沖，具體取決于十六進制開關 S2 – S 3的設置。

(矩形)脈沖由 IC 3 c生成，其電路值如圖所示，其 prr(脈沖重復率)為幾 KHz。

發生器的輸出被帶到或非門 IC 2c vai 緩沖反相器 IC 3b的一個輸入

當開關S 1操作時，雙穩態IC 1a 接收時鐘脈沖，于是邏輯1經由IC 2a傳遞到IC 1b 的D輸入(引腳12 )。 IC 2a的另一個輸入為低電平，因為計數器 IC 3通過其復位輸入被禁用。在下一個時鐘前沿，雙穩態被設置，從而使能 IC 3并通過 IC 2b脈沖輸出。

當輸出相關數量的脈沖時，結點 R 3 – S 2變高，IC 2a的輸出變低，IC 1b將邏輯 0 從其 D 輸入傳遞到引腳 9。

IC 1a通過C 1復位，使得S1可以再次操作，并且計數器通過IC 1b的引腳8復位。此外，引腳 8 禁用門 IC 2b，以便輸出端不再出現脈沖。

發生器僅消耗 2.5mA 的電流。

脈沖發生器是 用于生成矩形脈沖的 電子電路 或電子測試設備。脈沖發生器主要用于數字電路;相關函數發生器主要用于模擬電路。脈沖發生器是用于生成矩形脈沖的電子電路或電子測試設備。脈沖發生器主要用于數字電路;相關函數發生器主要用于模擬電路。脈沖發生器產生電脈沖，在需要火花時發出信號。

脈沖發生器的類型。

1.高壓脈沖發生器。

2.555脈沖發生器。

3.電流脈沖發生器。

4.高電流脈沖發生器。

5.機械脈沖發生器。

6.步進脈沖發生器。

7.1 秒脈沖發生器。

8.4 通道脈沖發生器。
