說起基帶和射頻，相信大家都不陌生。它們是通信行業里的兩個常見概念，經常出現在我們面前。

不過，越是常見的概念，網上的資料就越混亂，錯誤也就越多。這些錯誤給很多初學者帶來了困擾，甚至形成了長期的錯誤認知。

現在都流行“端到端”，我們就以手機通話為例，觀察信號從手機到基站的整個過程，來看看基帶和射頻到底是干什么用的。

當手機通話接通后，人的聲音會通過手機麥克風拾音，變成電信號。這個電信號，是模擬信號，我們也可以稱之為原始信號。

此時，我們的第一個主角——基帶，開始登場。

基帶，英文叫Baseband，基本頻帶。

基本頻帶是指一段特殊的頻率帶寬，也就是頻率范圍在零頻附近(從直流到幾百KHz)的這段帶寬。處于這個頻帶的信號，我們成為基帶信號?；鶐盘柺亲睢盎A”的信號。

現實生活中我們經常提到的基帶，更多是指手機的基帶芯片、電路，或者基站的基帶處理單元(也就是我們常說的BBU)。

回到我們剛才所說的語音模擬信號。

對于日常使用的射頻模塊，通常由五個部分組成：射頻、基帶、電源管理、外設、軟件，本文主要針對基帶和射頻部分的關系和區別進行相關介紹。

射頻部分主要作用為將基帶處理后的信號發射出去，或者將外部的信號接收并傳遞給基帶信號。而基帶一般是信息處理的部分，負責將信號處理后傳遞給射頻部分，或者處理來自射頻部分接收回來的信號，總的來說，射頻芯片負責射頻收發、頻率合成、功率放大。

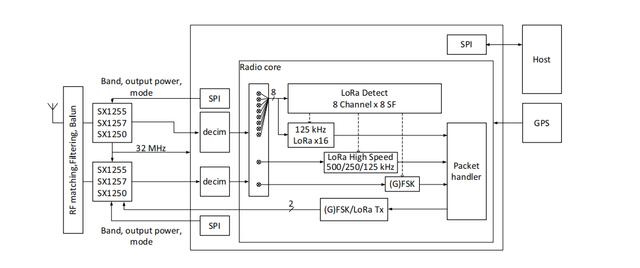

基帶芯片負責信號處理和協議處理?；鶐酒梢哉J為是包括調制解調器，但不止于調制解調器，還包括信道編解碼、信源編解碼，以及一些信令處理。而射頻芯片，則可看做是最簡單的基帶調制信號的上變頻和下變頻。所謂調制，就是把需要傳輸?shù)男盘枺ㄟ^一定的規則調制到載波上面然后通過無線收發器發送出去，解調就是相反的過程，如下圖所示為semtech基帶芯片SX1302的內部結構。

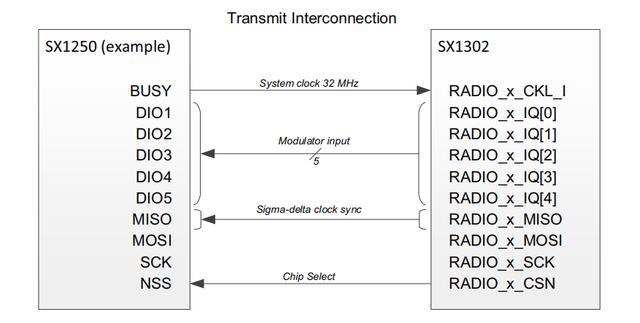

由圖可知射頻前端芯片通過SPI與基帶芯片進行信號交互，基帶芯片再通過SPI端口與用戶外部設備進行交互。

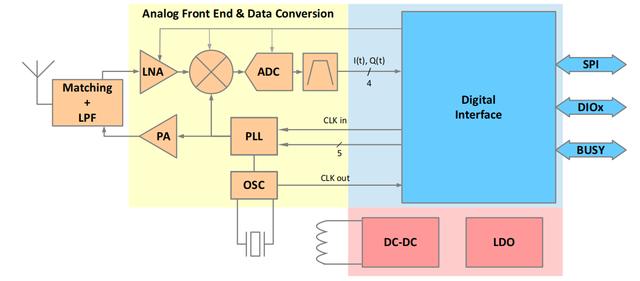

射頻芯片指的就是將無線電信號通信轉換成一定的無線電信號波形，并通過天線諧振發送出去的一個電子元器件，它包括功率放大器、低噪聲放大器和天線開關。射頻芯片架構包括接收通道和發射通道兩大部分，接收時，天線把基站發送來電磁波轉為微弱交流電流信號經濾波，高頻放大后，送入中頻內進行解調，得到接收基帶信息。

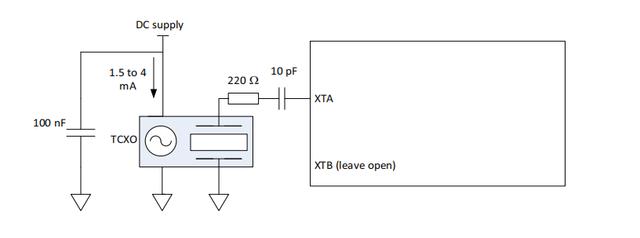

發射電路由中頻內部的發射調制器、發射鑒相器;發射壓控振蕩器(TX-VCO)、功率放大器(功放)、功率控制器(功控)、發射互感器等電路組成。在發射時，從基帶過來的信號通過調制;調制信號經過PLL處理后得到所需頻率的射頻信號，但是這個信號很微弱，需要通過功率放大器(PA)進行功率放大;放大后的信號經過濾波器進行濾波后通過天線發射出去。由于PLL受振蕩源影響很大，所以對外部晶振的頻偏要求很高，目前有源晶振的頻率準確率可達到1-0.5PPM以內，可以為PLL提供極其精準的振蕩源。

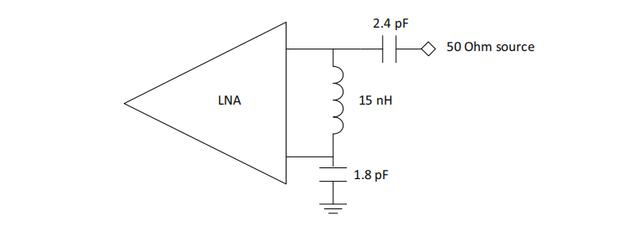

對于接收部分，射頻信號通過天線接收，并轉換為電信號，接下來通過低噪聲放大器進行信號放大，放大后的信號通過解調器進行解調后分離為基帶信號和射頻信號，然后將解調的信號進一步處理即可得到所需的信號，在接收過程中，低噪聲放大器發揮著不可或缺的作用，其很大程度上影響了整個系統的接收靈敏度。
