大多數嵌入式系統本質上是被動的。他們用傳感器測量環境的某些特性,并對變化作出反應。例如,它們顯示某些東西,移動一個馬達,或向另一個系統發送通知。一個反應系統最好由一個狀態機來表示--一個系統總是在一個有限的和定義明確的可能狀態集中。

手動編程有限狀態機可以成為壓倒性的任務,并產生錯綜復雜且難以維護的結果。圖形化設計工具幫助您跟蹤系統的所有可能狀態和動作。本文將為您介紹一個狀態機編程,重點是圖形化設計工具。此外,您將學習如何將生成的平臺無關代碼與自定義硬件專用代碼集成,以便與硬件進行交互--在本例中,這是一個Arduno板。

狀態機是開發反應系統的理想范例。這些反應系統最重要的特點是,它們使用傳感器和執行器與環境相互作用。傳感器的例子是運動、亮度或溫度傳感器。常見的執行機構包括LED、顯示器、閥門和電動機。這些系統的另一個重要特點是,它們有一個有限的可能狀態集,而且它們總是在其中之一,使用狀態機可以很容易地實現。

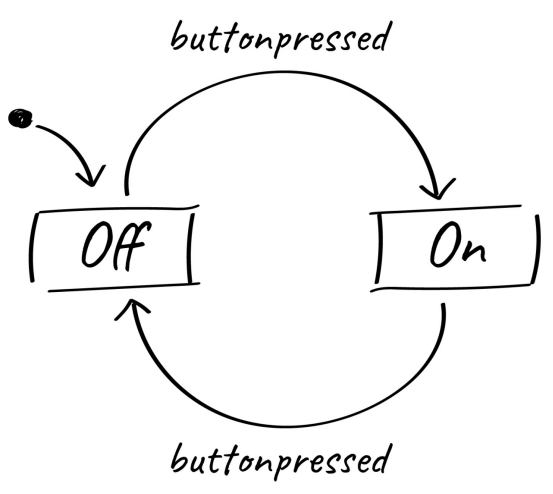

對于具有實際意義的狀態機來說,可能最簡單的例子是光開關控制,如圖1所示。不出所料,兩個進程中只有一個進程可以同時活動。當一個所謂的進程 過渡 已經帶走了。在這個例子中,這種情況發生在 按按鈕的 事件就會發生。

圖1光開關控制的兩種狀態和過渡.(資料來源:項目組)

畫出你的系統的所有狀態可以幫助你提前計劃,并清楚地看到你的系統在不同情況下的預期行為。然后,您可以使用該圖表作為藍圖,以基礎源代碼和測試。然而,如果以后改變代碼,就像通常情況下的情況一樣,而圖表沒有改變,則兩者都有分歧。如果有人試圖根據現在已經過時的圖表開發測試,那么他們就會失敗。如果模型僅僅用于規范或文檔,它就會成為一個巨大的問題。因此,圖表不應該只是代碼的藍圖,它應該是 成為 密碼。

如果您已經繪制了圖表,為什么要自己編寫代碼?所有需要的邏輯已經在圖表中指定.將圖表轉換為等效的源代碼,比如java或c,只是一個機械任務,可以由機器執行。使用圖表作為唯一的真相源并自動生成代碼,被稱為模型驅動方法。然而,要利用這一原則,簡單的繪圖板是做不到的。

相反,你應該使用適當?shù)慕９ぞ呃L制狀態圖(狀態圖)。用這種工具創建的圖表很容易掌握。它們改善了軟件開發人員和領域?qū)＜抑g的溝通。此外,與紙張上的圖表或繪圖應用程序中的圖表不同,建模工具對狀態機是什么有正式的理解。這使他們(和你)能夠模擬和測試他們的行為--甚至不編寫一行代碼。模型本身是獨立于平臺的,因此您可以從它們生成任何您喜歡的語言中的源代碼。工具通常支持C,C++,Java,和比頓。

如果您仍然不確定模型驅動的軟件開發是如何工作的,請不要擔心--我們現在將通過實例來探索它。我們將使用標桿和代碼生成來開發一個非常簡單的自動化光,只需要一些輸入和輸出。

我們的例子:自動和動作激活燈

自動照明的任務相當簡單:只有在黑暗的時候才應該有光,但是它不應該浪費能量,而實際上沒有人在周圍。為了實現這一點,大多數樓梯燈都是由定時器控制的。按下按鈕,燈就會被激活,在一段時間后,它會自動關閉。然而,作為一個狀態示例,這將是相當乏味的,因此本文通過加入一個由運動傳感器驅動的附加模式,使其更加有趣。

光線應該有三種可能的操作方式:

· 永久地離開

· 有時間控制的關閉

· 自動帶有運動傳感器

一個按鈕允許用戶循環這些模式.兩個LED顯示當前選定的操作模式。

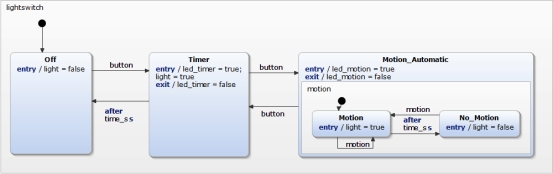

通過這些規范,您可以很容易地推導出狀態機的基本結構,如圖2所示:

圖2自動和動作激活燈。

在這兩者之間的變化 離開 , 計時器 和 自動動作 進程是由 事件-或者按下按鈕,或者在計時器過期后。如果用戶按一次按鈕,計時器模式被激活,燈就會打開,30秒后自動關閉。如果用戶在30秒運行完畢前再次按下按鈕,則激活運動傳感器模式。當運動傳感器檢測到某人(或某物)在移動時,如果需要的話,燈就會被打開30秒。每次檢測到某一動作時,計時器都會重置.表明當前模式的兩個發光二極管在進入或離開各自的狀態時按需要被激活和停用。這樣,整個控制器邏輯完全封裝在狀態機中,也稱為自動機。

如果自動機是要運行在一個嵌入式系統,我們現在可以直接從圖表生成C或C++代碼。生成的代碼包含來自模型的所有邏輯。只需要手動編寫與實際硬件接口的代碼。在這個例子中,這包括提高 按鈕 當實際按鈕按下時,控制實際的樓梯燈,控制狀態LED。這種手動編程是需要的,因?yàn)樯傻拇a與目標平臺無關。計時器也是如此--在不同的目標平臺上,時間處理方式非常不同。

實現狀態機有許多可能的方法.最常使用的方法是狀態表、基于開關的案例構造或狀態模式--通常在面向?qū)ο缶幊陶Z(yǔ)言中使用。如果你想更深入地了解這個話題,你可以找到一個廣泛的比較.在默認情況下,雅辛杜狀態工具使用開關案例語句生成狀態機代碼。這確保了良好的性能,同時也保持了源代碼的良好可讀性。

生成的代碼是如何工作的

如上所述,狀態機代碼是作為開關案例語句實現的。執行的主要部分將在 循環車 職能:

void Lightswitch::runCycle()

{

clearOutEvents();

for (stateConfVectorPosition = 0;

stateConfVectorPosition < maxOrthogonalStates;

stateConfVectorPosition++)

{

switch (stateConfVector[stateConfVectorPosition])

{

case lightswitch_Off :

{

lightswitch_Off_react(true);

break;

}

case lightswitch_Timer :

{

lightswitch_Timer_react(true);

break;

}

case lightswitch_Motion_Automatic_motion_Motion :

{

lightswitch_Motion_Automatic_motion_Motion_react(true);

break;

}

case lightswitch_Motion_Automatic_motion_No_Motion :

{

lightswitch_Motion_Automatic_motion_No_Motion_react(true);

break;

}

default:

break;

}

}

clearInEvents();

}

… 循環車 每當出現事件時,就會調用功能.它迭代所有正交的狀態來做任何要做的事情。開關案例語句決定調用哪個函數來執行相應的狀態反應。例如,離開狀態有一個輸入反應,將輕變量設置為假,只在進入狀態時執行。它有一個向外和一個向外過渡。如果 按鈕 事件發生后,進程將退出。這種行為在 lightswitch_Off_react 職能:

sc_boolean Lightswitch::lightswitch_Off_react(const sc_boolean try_transition) {

/* The reactions of state Off. */

sc_boolean did_transition = try_transition;

if (try_transition)

{

if (iface.button_raised)

{

exseq_lightswitch_Off();

enseq_lightswitch_Timer_default();

react();

} else

{

did_transition = false;

}

}

if ((did_transition) == (false))

{

did_transition = react();

}

return did_transition;

}

所以,假設說退出狀態已經進入了。每次 循環車 函數被調用,它必須檢查按鈕事件是否被提升。在 lightswitch_Off_react 職能。如果 按鈕 事件的確發生了,必須做兩件事: 出口 當前狀態的順序和執行 加入 目標狀態的順序:

if (iface.button_raised)

{

exseq_lightswitch_Off();

enseq_lightswitch_Timer_default();

react();

}

關于一個Arduino聯合國組織的實施

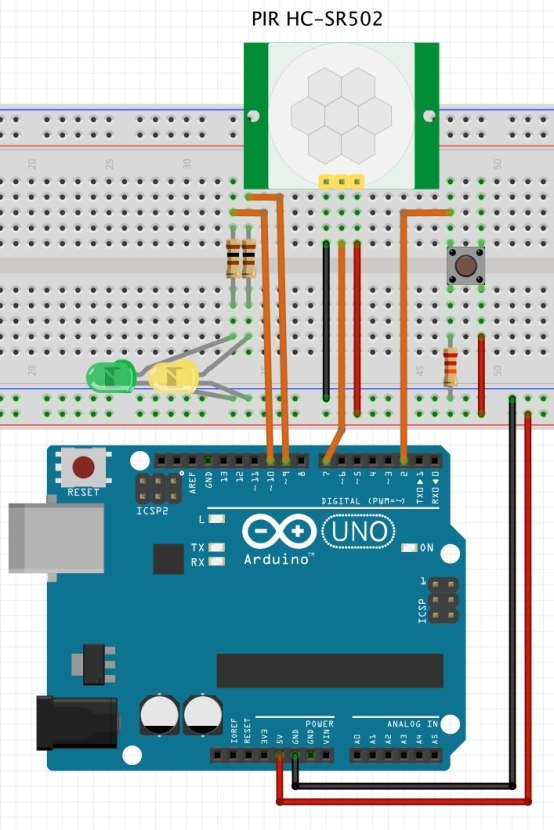

圖3Arduino原理圖。

圖3顯示了一個ArduinoUNO實現的示意圖。實際的樓梯燈是象征著機上的LED,以保持電路簡單。這兩個顯示模式的發光二極管連接到針9和10,運動傳感器到針7。如果需要,這些密碼可以更改。按鈕必須連接到銷2或銷3,因?yàn)橹挥羞@些才能觸發中斷。LED系列的電阻為220歐,按鈕連接到22kc拉下電阻。

該軟件由兩個核心組件組成:由狀態生成的C++代碼和用于連接非平板獨立狀態機邏輯和硬件的手寫膠水代碼。

代碼生成器根據模型中定義的事件和變量創建狀態機的接口:空升-按鈕();空升-運動();SCOOLOL-光();SCOST;SCOL-運動();CXOOL-運動();SXOOL-內();球形進入();

對于接口狀態機,必須定義特定狀態機類型的對象,這里:光開關。這個對象代表實際的狀態機,可以用編程方式與實際的狀態機進行交互。例如:

光開關;

Lightswitch lightswitch;

int main(){

lightswitch.init();

lightswitch.enter();

lightswitch.raise_button();

}

有了這個簡單的實現,光開關狀態機將被初始化,輸入,按鈕事件將被提升。當然,這不是辦法。目標是連接硬件(在這種情況下,阿爾杜伊諾與連接的LED,傳感器和按鈕)到狀態機。為此,我們將在一個非常簡單的輸入過程輸出模式中使用狀態機。這是一個簡單的循環:

· 檢查硬件和傳感器是否有變化

· 把這些信息轉移到進程機器的輸入中

· 讓狀態機處理這些輸入

· 檢查狀態機的輸出并對其作出反應。

最初,計時器用當前時間刷新。在阿杜伊諾號上,我們使用 米利斯 函數,以獲得系統啟動以來所經過的毫秒數。如果需要,計時器將觸發狀態機中的時間事件。

long now = millis();

if(now - time_ms > 0) {

timerInterface->proceed(now - time_ms);

time_ms = millis();

}

基于其他輸入,如按鈕按或運動檢測,我們可以提高狀態機的"在"事件。這里,我們不必?fù)?dān)心狀態機當前的模式--生成的狀態機代碼封裝了所有的邏輯。我們只是提出事件,然后讓進程機器決定它是否要對它作出反應。

// handle button press from ISR

if(buttonPressed) {

lightswitch.raise_button();

buttonPressed = false;

}

// read out motion sensor

if(digitalRead(7)) {

lightswitch.raise_motion();

}

在處理了所有"內"事件之后,狀態機已經正確地設置了布爾變量。我們可以用它們來控制"樓梯燈"和指示燈。

// set light

digitalWrite(13, lightswitch.get_light());

// set mode LEDs

digitalWrite(9, lightswitch.get_led_timer());

digitalWrite(10, lightswitch.get_led_motion());

最后,我們將把阿杜伊諾放到睡眠模式中,如果它是在 離開 為了省點體力。如果用戶按下這個按鈕,它的中斷服務例程將被調用,并且Arduno再次醒來。請注意更新 米利斯 在睡眠狀態下沒有更新。依靠軟件計時器 米利斯 因此在睡眠狀態下不會更新。在這個例子中,沒有計時器運行 離開 狀態是活躍的,所以我們可以安然入睡。

// if in Off-state, go to sleep (wake up by ISR)

if(lightswitch.isStateActive(Lightswitch::lightswitch_Off)) {

enterSleep();

}

閃爍的阿杜伊諾是完成了通常的阿杜伊諾。為此,我們導入了將狀態機作為庫的項目,并只手動編寫上面的ArduinnoIDI中所示的與Arduino相關的代碼。

結論

這個例子清楚地顯示了在軟件開發中使用模型的優點,比如說使用標桿。主要優勢是:

· 狀態機是正式的,可以執行.

· 進程記錄是圖形化的,易于理解。

· 設備的執行邏輯和相關硬件相關代碼完全脫鉤。

· 解除硬件和設備邏輯的連接提高了可移植性,減少了更改或進一步版本所需的努力。

· 它們可以分開開發。

這個例子可以擴展,并提供一個完美的游樂場進行狀態機的實驗。
