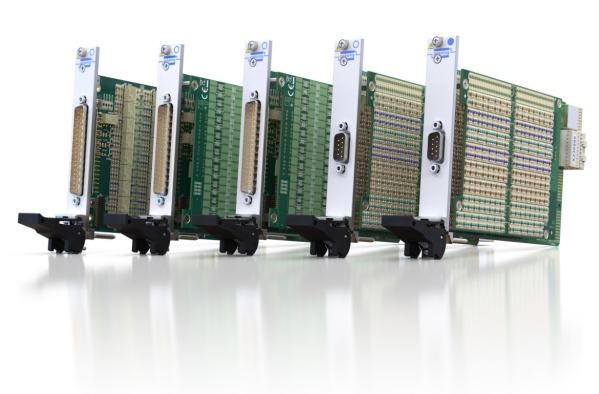

2024年9月11日 —— 英國Clacton-on-Sea，Pickering Interfaces，作為電子測試和驗證領域模塊化信號開關和仿真解決方案的主要供應商，宣布推出一個新的PXI和PXIe可編程電阻模塊系列，這是該公司首次推出能夠承受高達2A和200V（或受限于最大功率）的產品。這些PXI（40-254）和PXIe（42-254）產品作為高功率電阻模塊系列的一部分，繼2.5W（40-251）、5W（40-252）和10W（40-253）之后進一步擴展了這一產品系列。每個產品包含1或2個電阻通道，為用戶提供了一個緊湊且簡單的解決方案，每個通道最高可承載15W功率。42-254系列也是首個支持PXIe接口的中功率電阻模塊。

可編程電阻在測試如電子控制器等設備時，常被設計用來模擬系統中的電阻性傳感器和可變電阻。40/42-254 系列提供多種分辨率和電阻范圍（從 0.125 Ω 到 8 Ω 的分辨率，從 1 Ω 到 395 kΩ 的范圍），以滿足大多數功能測試系統的需求。為了增加測試覆蓋范圍，每個通道可以模擬系統中因接線或傳感器故障而可能出現的短路或開路狀況。

軟件支持使用電阻值直接調用，簡化了操作方法。模塊會計算出最接近請求值的電阻設置，并設定該值。用戶也可以通過查詢方法獲知當前的設置值。為了幫助確保長期準確性，可以將校準電纜組件連接到模塊上，代替被測單元（UUT，unit-under-test），使用數字萬用表（DMM）進行簡單校準以驗證電阻通道。

這些電阻模塊提供了28種標準型號，以適應最常見的配置需求：

窄電阻范圍，提供1通道或2通道產品。

中等電阻范圍，提供1通道產品。

寬電阻范圍，提供1通道產品。

根據不同產品規格，每個模塊包含一組母板和子板或是僅包含母板。這些板上安裝的電阻鏈，通過雙刀電磁繼電器進行切換。用戶通過前面板上的公頭9針D型連接器進行連接。對于需要更高密度和更低功率的應用，用戶應考慮高密度精密電阻模塊（40/42-297A）。

“作為Pickering在仿真領域持續投入的組成部分，這些PXI/PXIe可編程電阻模塊非常適合汽車、航空航天或醫療硬件在環（HIL）應用——以及電源、充電器、電池、太陽能面板和DC-DC轉換器等低至中功率產品的功能測試和驗證，”Pickering仿真產品經理Paul Bovingdon說道。“模塊內置的故障注入功能非常適合對被測件的潛在故障情況進行驗證。這些模塊擴充了Pickering規模龐大的PXI傳感器、電池和負載仿真器產品系列，可以在功能測試系統中用于模擬執行器、線圈、燈或輔助電源。這些可編程模塊可作為更加靈活的替代方案，替代測試夾具或定制負載板中常見的硬連線、固定功能負載電阻，基于模塊化的PXI平臺可以實現原有方案相同或更高的功能——且只需通過軟件簡單動態地改變電阻量，可以多路同時模擬。”
