我們討論了嵌入式Linux更新系統的基本原理和實現.在這里,我們討論一些現成的開源更新系統,這些系統現在可以與您的嵌入式Linux項目集成。

這個更新系統感覺非常專業和可用的盒子.它使用了一個與前一篇文章中描述的非常相似的雙根文件更新系統。它與U-腳緊密結合,以允許在非引導圖像的情況下返回。

這是相當容易的開始與修理,因?yàn)橛泻芎玫那逦闹鸩轿臋n,如何建立和整合各個組件。它們在流行的平臺上提供參考實現,比如樹莓皮和貝格萊骨黑色,這可以讓你對在你的平臺上工作所需的工作量有一個想法。

我發現它花了三天的時間整合并開始工作。有很多小的改變使它與我的YOCto構建設置(基于Morty)。解決這些問題需要一些開放式的專業知識。為了正確地整合雙船裝置,需要U-腳的專業知識。

在此結束時,它輸出一個"Sdi毫克",其中包含引導加載程序和文件系統,需要以某種方式寫入您的閃存。您如何做這取決于您的目標硬件。它還輸出所謂的"工件",其中包含新的文件系統映像和各種元數據。

這些工件可以通過手動安裝的修理工命令行工具安裝(理論上可以擴展到從USB棒上自動安裝)。工件也可以通過Web接口上傳到后端更新網絡服務,從這里可以向下推到單個單元。

控制后端更新服務器的網絡接口設計良好,易于使用。設置它是通過碼頭,這使初始設置非常簡單。在一個完整的生產準備系統中需要碼頭工人的專業知識。從這個Web接口中,您可以看到當前在該領域部署的所有設備,并將更新單獨地或分組地推給它們。

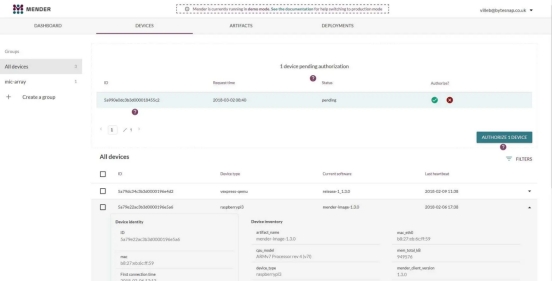

圖1:修補器包含一個定制的Web接口,用于將更新推到設備上

大多數修理工都是用GIT編程語言編寫的。對于長期采用和生產版本而言,需要一些關于go的專門知識。雖然這種語言在嵌入式世界中仍然是一種不尋常的語言,但將來可能會被更廣泛地使用。

您被綁定到一個硬編碼的引導設備(例如:/d/mmcblk0),因此沒有簡單的方法允許從多個中介中啟動。它還對您的系統做了許多假設,例如引導加載程序和內核中的各種選項(例如,包括對某些文件系統的支持)。至關重要的是,它要求系統化,這可能使它不適合某些項目。

快速更新

這個更新系統是高度可配置的。您使用大多數嵌入式Linux開發人員都熟悉的"K康菲"系統來配置它。對于幾個配置選項的例子:它支持幾個引導加載器(U-Boot、LUB、EIFI引導保護);它可以根據給定的公鑰簽名和驗證有簽名的圖像;它可以支持使用對稱密鑰加密對圖像進行加密。

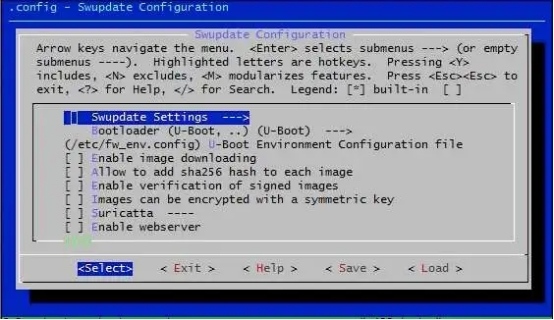

圖2:SW更新的配置系統

每次更新都包含一個cpio檔案,其中包含一個以"sw-說明"文件形式出現的元數據和執行更新所需的實際數據文件。這通常會包含一個文件系統列表,以及它們應該放在哪個塊設備中。更新文件必須由用戶手動創建;它不會從構建系統中脫落。

不像修理工,SW更新不介入和處理系統需要如何建立的細節。修理工會在某種程度上為你修補你的U-腳踏實地環境,SW更新將需要你為自己的"乒乓球"A-B雙根腳設施制定低層次的實現細節。

SW更新可以提供命令行安裝.它還提供了一個后端更新系統,類似于修理工的系統,該系統是以伊塞普霍克比特為基礎的,它與一個在目標上運行的名為"沖浪船"的守護神一起運行,該守護神處理對SW更新的調用。它還可以在設備本身上運行嵌入式HTTP服務器,從中可以上傳和安裝更新。

它默認地提供了一個被剝離的圖像配方,設計為運行為一個InitRAM恢復圖像。從我到目前為止的經驗來看,這個系統是為一個恢復分區更新而設計的,而不是一個雙重的根文件更新(這方面的優點和缺點在上一篇文章中已經討論過)。似乎不可能或至少很難將雙根文件更新與后臺OTA更新守護神"Sericata"整合。

大多數的SW更新都是用C編寫的,所以大多數嵌入式Linux開發人員可以很容易地進行修改或進行調試。開發人員還將"處理程序"的想法融入到應用程序中,以便其他代碼編寫者能夠方便地?cái)U(kuò)展。這些功能可以實現額外的更新功能,例如固件下載到其他硅板上。

像修理工一樣,SW更新對用戶提出了一些要求,但由于系統的可配置性,這些要求是有限的,有些甚至是可選的。

Rauc被設計為比前兩個更新系統更輕量級的更新系統,主要的二進制僅為大約。512k相比之下,SW更新的1.3米和修理工的6.9米(這是基于YOCto輸出的粗略計算,沒有考慮到依賴性、不同的構建目標等。)。

它從構建系統輸出所謂的"束"。這些包包含壓縮文件系統和元數據。他們總是被要求數字簽名,這是一個核心設計概念的Rauc。它將文件系統圖像編程成各種"插槽",然后可以標記工作或損壞或準備更新。它將與引導程序環境接口,以決定是否

Rauc要求在內核中使用某些選項(例如:QAASF支持),并且在根文件系統中也有一些軟件依賴關系。Rauc,就像斯普拉特一樣,是用C寫的。它不實現流式流修復器做和SW更新可以做。

就像SWLTED一樣,它支持使用EXESTHOKOKBIT作為后端更新系統,允許您從Web接口向下推更新到設備。

圖3:可以使用EXLEXHOKOBT作為Web接口,將更新推到設備上,它可以與Rauc和SWRET集成

最后

本文未提及基于文件的更新系統(如前一篇文章所述)。其他人因簡潔而被忽略。

使用哪個系統的決定實際上取決于項目?？雌饋?修補工可能更容易開始,而SW更新可能有助于與已經在內部部分開發的更新系統集成,ROAC可能被用作SW更新的替代。
