一、功率級LC濾波器降壓VM架構和LC頻率行為

功率級LC濾波器是指給定拓?fù)洌ń祲?、升壓等）的電感和等效輸出電容。各種拓?fù)涑Ｓ玫募軜?gòu)有兩種：電壓模式(VM)和電流模式(CM)。VM架構和CM架構中的同一LC濾波器會產生不同行為。簡單說來，用于VM架構的LC濾波器會增加兩個極點。CM架構額外包含一個電流檢測反饋路徑，有助于消除LC濾波器的雙極點。VM架構則難以做出補償，因?yàn)長C雙極點需要更多的零點來抵消雙極點效應，因此需要更多元件。

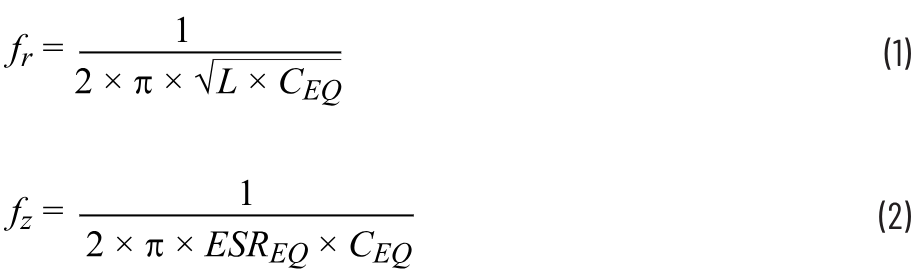

由于等效輸出電容CEQ及其等效ESR (ESR EQ )，LC濾波器將導致增加兩個極點和一個零點：

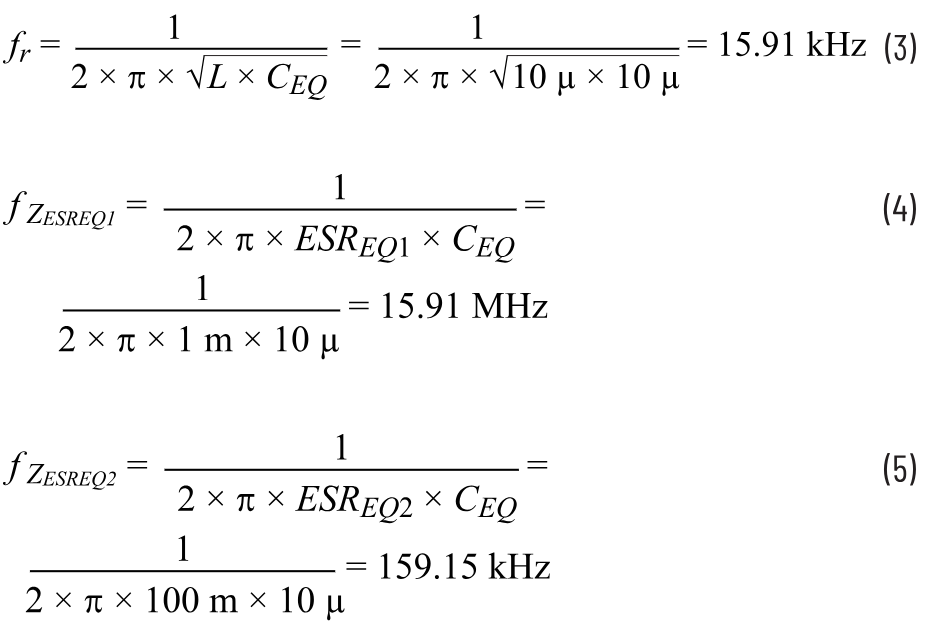

LC濾波器雙極點位置與LC寄生電阻無關。電感和等效電容值越大，雙極點位置就會越靠近頻率軸的原點0 Hz。如果CEQ及其ESREQ值較高，則LC濾波器零點頻率位置將向左移動或更接近0 Hz。VM中的LC濾波器行為如圖3所示，其仿真結果如圖4所示。紅線和藍線之間的差異是電容ESR值造成的，分別為1 mΩ和100 mΩ。Fr位置相同，因?yàn)長C值沒有改變，但零點位置因ESR值的改變而變化。

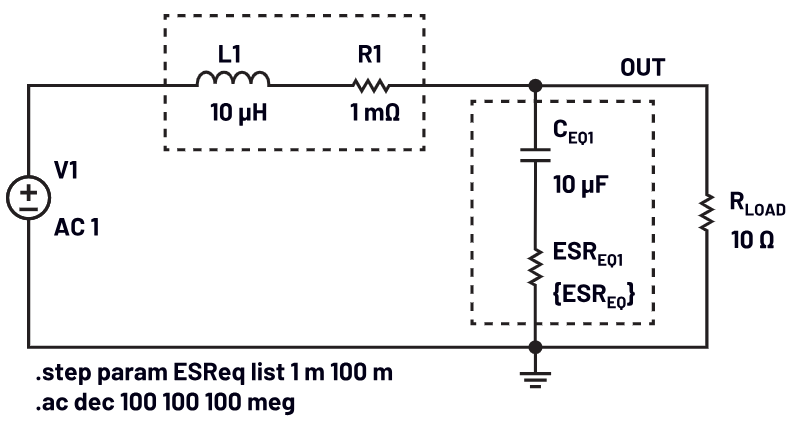

圖.VM降壓LC濾波器行為的簡化模型電路

對于VM架構，LC濾波器會增加兩個極點和一個零點。頻率響應形狀始終相同：斜率變化為0 dB/Dec至-40 dB/Dec至-20 dB/Dec。極點和零點的位置取決于電感、總電容和等效電容ESR值。

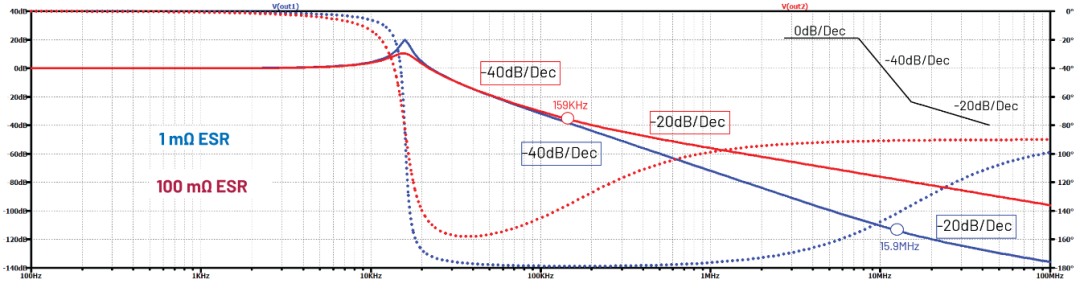

圖.簡化VM降壓LC濾波器行為的仿真結果

二、LC濾波器截止頻率分析

首先，lc濾波器的截止頻率對信號的頻率響應有著直接的影響。當信號的頻率高于截止頻率時，濾波器會對信號進行衰減，從而實現信號的濾波效果。因此，在實際應用中，工程師需要根據需要對濾波器的截止頻率進行精確的計算和調整，以確保濾波器能夠有效地濾除不需要的信號成分。

其次，lc濾波器的截止頻率也與濾波器的性能和穩定性密切相關。過高或過低的截止頻率都會導致濾波器的性能下降，甚至引起不穩定的工作狀態。因此，在實際應用中，工程師需要結合實際需求和濾波器的特性，合理地選擇和調整截止頻率，以確保濾波器能夠穩定可靠地工作。

此外，lc濾波器的截止頻率還與濾波器的成本和尺寸有關。通常情況下，較高的截止頻率需要更多的電子元件和更復雜的設計，從而增加了濾波器的成本和尺寸。因此，在實際應用中，工程師需要在濾波器的性能和成本之間進行權衡，找到最合適的截止頻率。

綜上所述，lc濾波器截止頻率的實際應用分析對于濾波器的設計和調整至關重要。工程師需要充分理解截止頻率對濾波器性能的影響，結合實際需求和濾波器的特性，合理地選擇和調整截止頻率，以確保濾波器能夠穩定可靠地工作，并滿足特定的信號處理需求。
