電子連接器是一種比較常見的電子設備。有了它，電子產品的組裝和制造變得更加容易。目前，連接器的應用已廣泛應用于通信、計算機、工業機械、消費電子等領域。

雖然電子連接器是常見的一種電子產品，但每個應用領域?qū)B接器的要求仍然存在較大的差異。根據主要類別，有幾十種連接器，康瑞連接器的產品就有上百個品類。如何在大量產品中找到滿足需求的連接器產品對設計師來說是一項繁重的工作。

連接器在現代電子技術中的應用非常廣泛，是連接信號與電源線路的重要橋梁。隨著行業的發展，連接器也發展出了不同的種類，在這么多的種類當中，選型時應該遵循什么樣的要點呢?主要包括載流量、結構尺寸、屏蔽、通用性等標準。

本文的重點是從應用程序開始，選擇目前最受歡迎的連接器應用程序領域，并根據這些行業的應用特點推薦一些具有代表性的連接器產品，以方便設計師選擇。

連接什么和在哪里使用是首先要考慮的問題，這決定了所選擇的工業連接器類型。因?yàn)檫B接器的種類很多，同一家公司的連接器種類也很多。例如，Harting Technology Group擁有多種類型的連接器，包括工業連接器、PCB連接器、I/O連接器和光纖數據線系統。

電子連接器選型中的關鍵要素

在介紹具體的選型要點之前，我們先來看一下連接器有哪些大類。

由眾多公司支持的國家電氣分銷商協會(NEDA)對連接器的行業級別進行了定義，并劃分為5個行業級別，即：

1、線對板連接器或線對線連接器

2、箱對箱或輸入/輸出級別

3、IC芯片或芯片到封裝級別

4、IC封裝或板級封裝

5、PCB板對板連接器

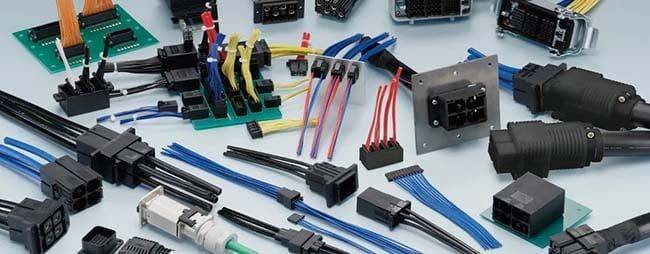

種類繁多的連接類產品(圖源：TE)

事實上，行業內的連接器并沒有固定的分類。雖然市場上有各種各樣的連接器，但這些連接器大致可以屬于上述五個類別中的一個(或多個)。

近年來，連接器技術發生了重大變化。3C應用(計算機、通信和消費電子產品)的不斷增長、隨著電子設備的日益小型化和對功能先進、方便、連接的產品日益增長的需求，為各種連接器技術創造了新的機遇。例如，光纖和射頻(射頻)同軸連接器在汽車和數據通信應用中起著關鍵作用，但也推動了對連接器的需求的顯著增長。TEConnectivity、Amphenol、Molex等連接器市場的領導者一方面在技術上起著主導作用，另一方面也是市場增長的受益者。

隨著連接器制造商不斷向市場推出新產品，連接器的選擇范圍在實際應用中變得更加廣泛，選擇似乎更加復雜，為了避免您挑選時眼花繚亂，只要從以下幾個方面入手，設計師就能輕松找到最合適的連接器產品。

1.確定所需連接器的類型

首先要明確需求，并按照用途和外形找到對應的連接器類型，比如我們是選用PCB連接器，還是線對板連接器、線對線連接器或是帶狀和扁平電纜連接器。

2.連接器的電性能或電參數

連接器的主要用途是將電信號從一個地方轉送到另一個地方，起到電路的橋接作用。連接器的電參數通常指連接器的額定電壓、額定電流、端子之間的接觸電阻、連接器本身的絕緣電阻、絕緣介電強度等。這些參數直接影響著連接器的材料選擇。比如在高電壓場合，連接器就必須采用具有強絕緣性能的絕緣體材料。

3.信號完整性

當不同信號線之間存在耦合(電感或電容)時，就會發生串?dāng)_，從而影響電路的整體信號完整性。尤其是像數據中心這樣的高速數據傳輸系統，背板上多個信號之間的串?dāng)_是個不容忽視的大問題。雖然在PCB布局過程中會盡量避免串?dāng)_的發生，但如果連接器選擇不當，前期所有努力都將付之東流。

4.電磁干擾

作為一種無源電子元器件，連接器本身雖然不會對其他元件帶來電磁干擾，但周邊電磁干擾(EMI)輻射會通過它影響到與之連接的電子系統。有些連接器供應商甚至已在其產品內部做了嚴格的防護處理。

5.機械和環境方面的考慮

在正常操作過程中，連接器通常會受到機械應力的影響。比如在一些應用中連接器需要定期或經常插拔。

此外，在國防、工業、航空航天等特殊極端環境下，包括連接器在內的整個部件不可避免地會受到?jīng)_擊和振動。當然，在選擇連接器之初，溫度、濕度和大氣壓力也是必須考慮的重要因素。無論如何，所選連接器必須能夠在其使用環境中正常工作。
