一、負載開關

負載開關是一種電器開關，主要用于控制電路中的負載（電器或燈泡等）。它的作用是能夠方便地控制和切換電路中的負載，從而實現電路開關和負載控制的目的。它通常應用在工業自動化控制系統和家庭電器等領域。負載開關與普通的電器開關不同，它具有更強的能力和功能，比如能夠承受更高的負載和電壓，同時還可以實現智能化控制和程序化操作。

負載開關一般具有以下作用：

1.保護電路：當電路中出現故障或超過負載能力時，負載開關能夠及時切斷電路，以保護設備和人員的安全。

2.控制負載：負載開關可以控制電路中的負載，從而實現負載的開關、調整和控制。

3.節能降耗：負載開關可以在不使用電器的情況下，及時切斷電源，從而節約能源和電費。

4.增加電路可靠性：使用負載開關可以提高電路的穩定性和可靠性，短時間內斷開故障所在電路，把故障所在電路與整個系統隔離開來，從而防止故障擴散，保持整個電機設備運轉的安全。

二、PMOS分立式負載開關

1、負載開關的類型

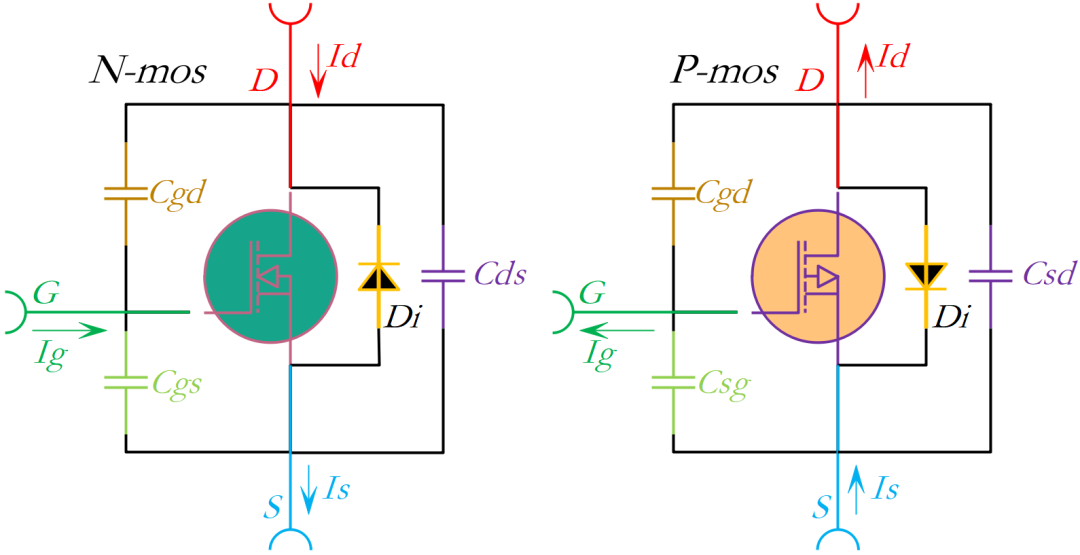

圖：NMOS和PMOS寄生模型

在深入研究關鍵參數之前，我們先來看看不同類型的負載開關。高壓側負載開關將負載與電源連接或斷開，由外部啟用信號控制開關將高壓側電源電流切換到負載。而低壓側開關將負載與地連接或斷開，從而從負載吸收電流。

負載開關可以容易地用MOSFET實現，MOSFET將電流從電源傳遞到負載，并通過控制信號接通或斷開。將控制信號提供給MOSFET的柵極驅動電路以接通或斷開MOSFET。

2、P溝道高側負載開關

使用P溝道MOSFET，通過將輸入電壓連接到MOSFET源極，將負載連接到MOSFET漏極，可以實現高側負載開關，見下圖， 將柵極拉低將使電流流入負載Rload。

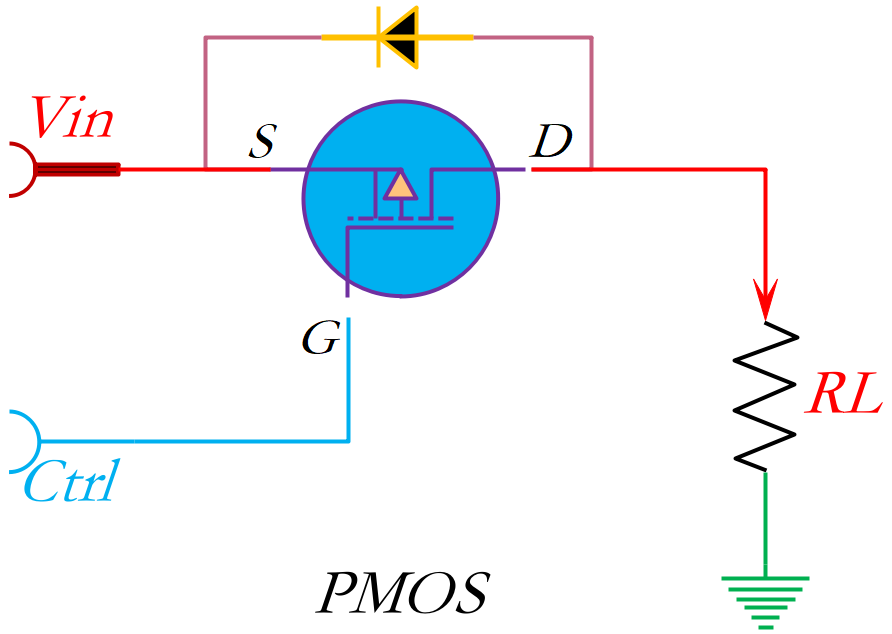

圖：增強型P-ch MOS高邊負載開關

3、P溝道低側負載開關

如果使用PMOS設計低邊開關，那么導通時S極就幾乎是GND電平，在需要PMOS關斷的狀態下，G極電位可以是0電平甚至是正電平，但是需要PMOS導通時，G極電位就必須是負電平，這樣的設計更加復雜，所以不會使用PMOS做低邊開關。

4、關鍵參數

負載開關的關鍵參數是連接電壓輸入和電壓輸出引腳之間的MOSFET的導通電阻RDSon、MOS承受的最大電流IDmax以及電路能夠承受的最大電壓VDSmax。導通電阻越低，MOS管的功耗越低，從輸入到輸出的電壓降越低。

雖然RDSon、IDmax和VDSmax是MOSFET的參數，但負載開關的最大壓降和最大功耗可以通過以下公式計算，給定電流I：

現在的MOSFET通常具有幾十mΩ的導通電阻值，因此如果負載開關具有50mΩ的接通電阻并控制200mA的負載，MOSFET在接通時僅消耗2mW，并且具有10mV的輸入到輸出電壓降。即使峰值電流為1A，也只會導致50mV的電壓降和50mW的峰值功耗。

由于負載開關電路在電源接通時是動態的，因此設計時需要滿足低泄漏電流，即源極和漏極之間的泄漏電流應盡可能接近零，這個參數同樣可以在datasheet中找到。
