穩定、高質量的電力供應不僅關乎可用性，還關乎電能質量。然而，找出電能質量問題的根本原因(從諧波失真和電壓波動到雷擊和設備故障的影響)可能是一項復雜的挑戰。這些干擾通常肉眼看不見，但可能導致設備故障、運營停機甚至安全隱患。進行徹底的電能質量調查是分析和緩解這些問題的第一步，從而提高電氣系統的整體性能。

本文提供了進行電能質量調查和分析以及識別電能質量問題的有用技巧和要點。無論您是設施經理、電氣工程師，還是僅僅對電氣系統優化感興趣，這些指南都將成為您確保穩定和高質量電源供應的重要工具。

開始之前

準備是關鍵

在深入進行電能質量調查測量之前，收集有關該地點的詳細信息至關重要。這些基礎知識有助于更準確地評估和識別潛在的改進領域。

必須收集以下信息。

電路布線

· 確定該站點是否采用三相電源或單相電源運行。

· 檢查是否存在中性線。

· 識別任何混合電路布線，例如分為單相的三相電路。

標稱電源電壓

· 確認標稱電源電壓 — 110 V、220 V、440 V 等。

· 請注意，如果有多條電源線具有不同的電壓，例如，專用于其他 A/C 系統的較高電壓。

頻率

· 雖然大多數電源的工作頻率為 50 Hz 或 60 Hz，但也存在例外。飛機或輪船等專用系統的工作頻率可能高達 400 Hz。驗證電源線的頻率至關重要。

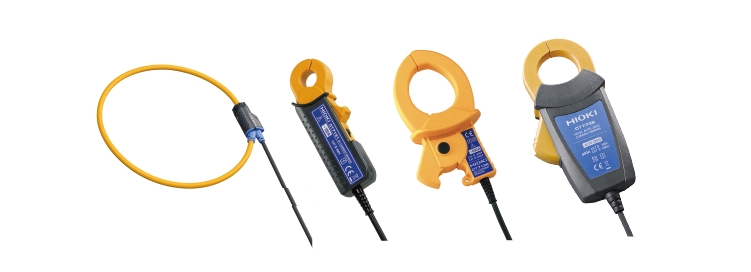

電流容量

· 掌握測量系統中的電流容量至關重要。它有助于選擇合適的電流傳感器進行測量，最終提高測量的準確性和效率。

其他站點信息

· 有關建筑物的其他信息，例如主要電子設備的運行時間以及添加或移除的設備等。

這種全面的調查前準備方法可確保徹底有效的電能質量分析，為可行的見解和改進奠定基礎。

分析電能質量問題的步驟

找到電能質量問題的根本原因可能很困難。以下幾個技巧可以幫助進行電能質量測量。以下 4 個技巧可幫助您測量電能質量。

1.什么?

理解是解決由電能質量問題引起的故障的關鍵。首先，我們需要知道發生了哪種類型的故障。一個技巧是查看設備是否發熱或發出異常噪音。

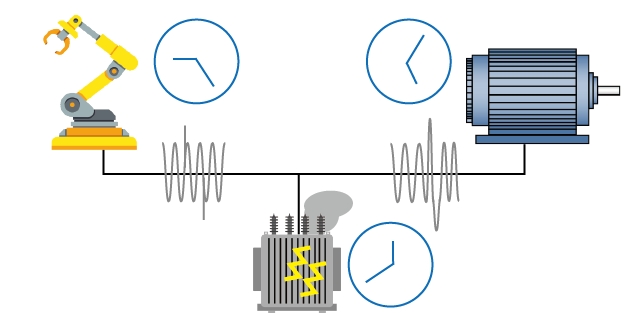

2. 什么時候?

接下來，需要知道故障發生的時間。它是周期性的還是間歇性的?最好知道具體的日期和時間。如果記錄了事件，故障可能是由當天正在運行或重新啟動的設備引起的。確切地知道事件發生的時間以及故障何時消退將使確定哪個設備或位置導致了故障變得更容易。

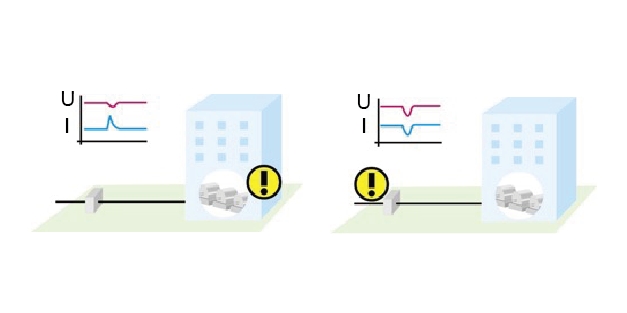

3. 在哪里?

下一步是確定測量位置。例如，如果在插座點進行測量，電壓和電流的趨勢可能會提供有用的信息。如果電壓和電流都在下降，則可以將原因追溯到建筑物外部。如果電壓下降，則可以假設短路或浪涌電流導致了建筑物內部的問題。在多個位置同時進行測量可以幫助確定問題的原因。

4. 可能是什么原因造成的?

最后，一旦完成測量，就可以推斷出問題的根本原因。按特定日期和時間對電能質量事件進行分類，并將其與現場信息(如設備時間表和設備的任何近期變化(添加或移除))進行交叉引用。這種方法可以提供有價值的線索來查明問題的原因。
