開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制(PWM)控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。 用途：　　開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈袋，電腦機箱，數碼產品和儀器類等領域。

工作原理：　　開關電源的工作過程相當容易理解，在線性電源中，讓功率晶體管工作在線性模式，與線性電源不同的是，PWM開關電源是讓功率晶體管工作在導通和關斷的狀態，在這兩種狀態中，加在功率晶體管上的伏-安乘積是很小的(在導通時，電壓低，電流大;關斷時，電壓高，電流小)/功率器件上的伏安乘積就是功率半導體器件上所產生的損耗。與線性電源相比，PWM開關電源更為有效的工作過程是通過“斬波”，即把輸入的直流電壓斬成幅值等于輸入電壓幅值的脈沖電壓來實現的。開關電源伯特圖脈沖的占空比由開關電源的控制器來調節。一旦輸入電壓被斬成交流方波，其幅值就可以通過變壓器來升高或降低。通過增加變壓器的二次繞組數就可以增加輸出的電壓值。最后這些交流波形經過整流濾波后就得到直流輸出電壓。控制器的主要目的是保持輸出電壓穩定，其工作過程與線性形式的控制器很類似。也就是說控制器的功能塊、電壓參考和誤差放大器，可以設計成與線性調節器相同。他們的不同之處在于，誤差放大器的輸出(誤差電壓)在驅動功率管之前要經過一個電壓/脈沖寬度轉換單元。開關電源有兩種主要的工作方式：正激式變換和升壓式變換。盡管它們各部分的布置差別很小，但是工作過程相差很大，在特定的應用場合下各有優點。

單端：通過一只開關器件單向驅動脈沖變壓器。

正激：脈沖變壓器的原/付邊相位關系，確保在開關管導通，驅動脈沖變壓器原邊時，變壓器付邊同時對負載供電。

電路的最大問題是：開關管T交替工作于通/斷兩種狀態，當開關管關斷時，脈沖變壓器處于“空載”狀態，其中儲存的磁能將被積累到下一個周期，直至電感器飽和，使開關器件燒毀。圖中的D3與N3構成的磁通復位電路，提供了泄放多余磁能的渠道。

反激式電路與正激式電路相反，脈沖變壓器的原/付邊相位關系，確保當開關管導通，驅動脈沖變壓器原邊時，變壓器付邊不對負載供電，即原/付邊交錯通斷。脈沖變壓器磁能被積累的問題容易解決，但是，由于變壓器存在漏感，將在原邊形成電壓尖峰，可能擊穿開關器件，需要設置電壓鉗位電路予以保護D3、N3構成的回路。從電路原理圖上看，反激式與正激式很相象，表面上只是變壓器同名端的區別，但電路的工作方式不同，D3、N3的作用也不同。

這種電路結構的特點是：對稱性結構，脈沖變壓器原邊是兩個對稱線圈，兩只開關管接成對稱關系，輪流通斷，工作過程類似于線性放大電路中的乙類推挽功率放大器。

主要優點：高頻變壓器磁芯利用率高(與單端電路相比)、電源電壓利用率高(與后面要敘述的半橋電路相比)、輸出功率大、兩管基極均為低電平，驅動電路簡單。

主要缺點：變壓器繞組利用率低、對開關管的耐壓要求比較高(至少是電源電壓的兩倍)。

這種電路結構的特點是：由四只相同的開關管接成電橋結構驅動脈沖變壓器原邊。

T1、T4為一對，由同一組信號驅動，同時導通/關端;T2、T3為另一對，由另一組信號驅動，同時導通/關端。兩對開關管輪流通/斷，在變壓器原邊線圈中形成正/負交變的脈沖電流。

主要優點：與推挽結構相比，原邊繞組減少了一半，開關管耐壓降低一半。

主要缺點：使用的開關管數量多，且要求參數一致性好，驅動電路復雜，實現同步比較困難。這種電路結構通常使用在1KW以上超大功率開關電源電路中。

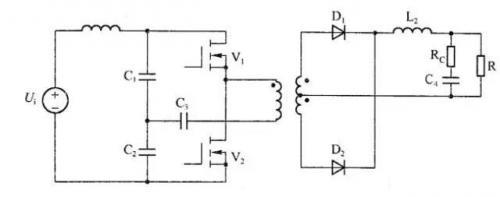

電路的結構類似于全橋式，只是把其中的兩只開關管(T3、T4)換成了兩只等值大電容C1、C2。

主要優點： 具有一定的抗不平衡能力，對電路對稱性要求不很嚴格; 適應的功率范圍較大，從幾十瓦到千瓦都可以; 開關管耐壓要求較低; 電路成本比全橋電路低等。 這種電路常常被用于各種非穩壓輸出的DC變換器，如電子熒光燈驅動電路中。
