當談到降壓轉換器(又稱巴克轉換器)時,設計師必須做出許多設計選擇,以影響整體系統的性能,包括選擇使用哪種操作模式。雖然有些設備有很多專門的操作模式,但大多數降壓轉換器只提供兩種模式:電力節省模式(PSM)和強制脈沖寬度調制模式(FPWM)。兩種模式的基本區別發生在光負載上;PSM提高了光負載下的效率,而Fpwm模式保持了較高的開關頻率和較低的輸出電壓波動。

哪種操作模式的選擇完全取決于系統中特定的降壓轉換器的目的和整個系統的目標。本文將解釋PSM模式與FPWM模式的區別,并比較和對比兩種降壓轉換器設計--一種用于光學模塊,一種用于無線耳機--以確定獲得最佳系統級性能的最佳操作模式。

Fpwm模式運行

Fpwm模式是最簡單的模式,在連續傳導模式下按其標稱開關頻率操作設備。大多數降壓轉換器從PSM出口,在較高的負載電流下自動操作。

對于Fpwm模式下的理想降壓變換器,輸出電壓和開關節點波形不會隨負載電流的變化而改變。這意味著負載性能的兩個主要貢獻者--輸出電壓波動和開關頻率--不會改變。不管消耗多少電流,負載總是由相同的信號提供動力,因此應該提供相同的性能。

這種恒波和開關頻率的權衡是,即使在輕負荷下,降壓轉換器也總是在切換。恒定開關意味著開關損失保持不變,即使負載電流和輸出功率減少。這就意味著在較輕的載荷下效率會降低,特別是當載荷下降到不連續傳導模式(DCM)時。

PSM模式操作

市場上有許多PSM模式,每個模式都有自己的具體行為。它們都通過降低開關頻率來減少開關損耗,從而提高了光負載下的效率--高于fpwm模式提供的效率。一種被稱為DCS-控制的常量實時拓?fù)浣Y(jié)構使用簡單的單脈沖PSM來提供高的光負載效率和低輸出電壓波動。拓?fù)鋸腜SM轉變?yōu)镻BM模式的負載電流是DCM到RAM的邊界。

psms也有較低的靜止電流(I Q 因?yàn)楫?dāng)設備不開關時,許多內部電路會關閉。我就這么低了 Q ,再加上較低的開關損失,進一步提高效率比f(wàn)pwm模式。

光負載效率較高的缺點是輸出電壓波波增加和開關頻率降低,兩者都能影響無線電等負載的性能。DCS控制系統的PSM是專門設計來克服這些挑戰并成功地為敏感負載供電的。

以下是在PSM和Fpwm模式之間進行選擇所影響的設計領域的重點。

輸出電壓波動

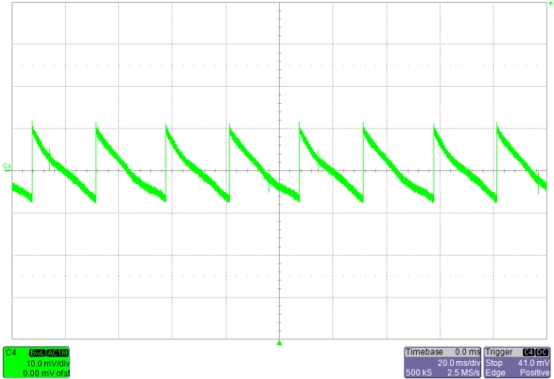

圖1 顯示同一裝置在相同工作條件下的輸出電壓波波(3.3V) 在…中 , 1.8 V 在外面 ,無負載)適用于PSM模式(圖1A)及Fpwm模式(圖1B)。

(a)

(b)

圖1 PSM模式(A)和Fpwm模式(B)無負載下輸出電壓波波的視圖。

DCS-控件的PSM每次輸出一個脈沖,從而產生輸出電壓的垂直增加。這個尖峰之后是一個不需要開關的休息時間,在這個時間里,負載只從輸出電容器中提取電流。這降低輸出電壓,直到某一水平,當另一個單脈沖發生.產生的18MV p-p PSM中的輸出電壓波動明顯大于Fpwm模式下的5mv,但僅為輸出電壓的1%。額外的波動也使被測的根----平方(RMS)輸出電壓平均上升,從而使輸出電壓的公差更大。如果需要,增加額外的輸出電容可以減少這種波動,并提高輸出電壓公差.

轉換頻率

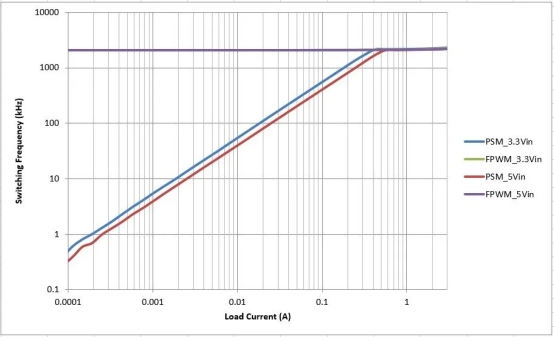

圖2 顯示在PSM和FPWM模式中測量的開關頻率,頻率為1.8V 在外面 .Fpwm模式保持較高的開關頻率在光負載下,而PSM頻率繼續減少隨著負載電流減少。

圖2 圖表顯示了PSM模式和Fpwm模式下的開關頻率與負載電流.

圖1中的時標還反映了在最低開關頻率的極端無負載操作條件下PSM和FPWM模式的不同開關頻率。對于像DCS-控制這樣的單脈沖psms,方程1估計了特定負載下的開關頻率。為了計算最低頻率,在方程中使用降壓變換器的最小負載電流。

(1)

提高效率

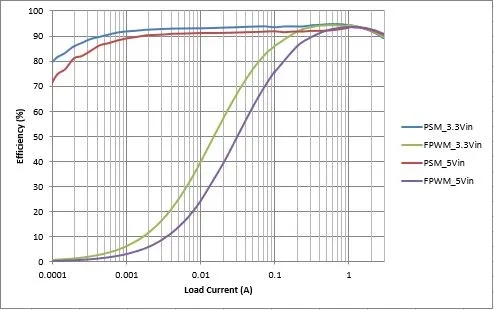

在PSM中工作的主要原因是為了提高效率--從而減少輸入電流--在輕型負載下。 圖3 顯示了PSM和Fpwm模式之間效率的顯著提高。當用對數尺度計算x軸上的負載電流時,效率差異最為明顯。這最好的顯示光負荷區域--低于幾百兆安培(MA)的負載電流--在那里效率開始發散。

圖3 圖表突出了PSM模式和Fpwm模式的效率和負載電流。

在Fpwm模式下,當固定開關損耗成為輸出功率下降的一個顯著百分比時,效率開始下降。在PSM中,效率降低是因?yàn)?Q 在負載電流中占很大比例。在這個例子中,我 Q 由4開始降低效率大約幾百微安培的負載電流。較低的 Q 設備保持相同的高效率,以降低負載電流.

系統級業績

光負載效率與低輸出電壓波動和更高開關頻率的權衡具有系統層次的影響。例如,像無線耳機這樣的電池驅動系統通常使用PSM,因?yàn)楣庳?fù)荷下的效率更高會減少輸入電流,從而延長電池運行時間。然而,電池供電系統中的一些軌道可能不能以輕負荷運行。負載電流可能是高的--在這種情況下,降壓轉換器可以在PBM中工作--或者負載電流可能是零,在這種情況下,降壓轉換器可能會完全關閉。這些軌道可能不會受益于提高的光負荷效率。

另一方面,非電池驅動系統,如光學模塊,通常更喜歡Fpwm模式。在這些系統中,效率增益與較低的波紋和較高的頻率操作相比是微不足道的,這可能會影響信號鏈組件的靈敏度和性能。這里,同樣的非電池驅動系統,也有使用PSM的例外。那些需要有限的輸入功率消耗的系統,例如那些滿足能源效率要求的系統--例如,能源之星--和那些使用目前有限的輸入源的系統--例如USB端口--可能會大大受益于在輕型負載下減少的功率消耗。

這就是為什么選擇PSM或Fpwm模式對輕載運行的軌道具有系統級性能影響的原因。PSM效率的提高通常有利于電池供電系統,而輸出電壓波動的降低和Fpwm模式的頻率的提高有利于系統的開關頻率,在這種情況下,降壓轉換器的電源電壓對負載性能有很大的影響。作為一個電源設計師,您需要根據您的系統中的每個軌道如何影響您的系統級目標來選擇最好的操作模式。
