“Ok 谷歌做我的家庭作業”——如果這個命令有效，我們的童年將會很簡單，不是嗎?但是有些事情是要我們自己來做的，當然，我們不會設計一些東西來幫你完成作業。然而，我們都承認用語音指令做事很有趣!!這就是為什么我們已經建立了語音控制的家庭自動化項目，如使用Arduino的Alexa控制的家庭自動化和使用ESP32的谷歌助理家庭自動化。

所以，在這個項目中，我們將建立一個基于樹莓派的語音控制家庭自動化系統，它可以根據我們的語音命令來監聽、響應和控制交流負載。我們已經直接在樹莓派上進行了語音識別，所以我們可以直接將麥克風連接到樹莓派上并對著它說話。這就避免了對手機等外部設備的需求。此外，該系統可以一直保持開啟狀態，等待特定的語音命令。在這里，我們已經編程Pi響應關鍵字“hello”之后，我們可以控制我們的燈打開或關閉。您還可以在此處查看其他基于物聯網的家庭自動化項目。

首先，谷歌或其他語音助手是如何理解我們的話語并做出回應的?首先，當你說話時，你在空氣中制造振動。這種能量通過麥克風轉換成電信號，這種電信號是模擬信號，如果直接給計算機，它就不能理解，因?yàn)橛?jì)算機只能理解數字信號。因此，我們必須使用模數轉換器(a /D轉換器)將模擬信號轉換為數字信號。然后，它過濾數字化的聲音信號，去除噪音，并使用復雜的自然語言處理系統。最后，根據算法在系統中運行，得出最優輸出。在我們的項目中，我們將在樹莓派上使用谷歌語音API，它利用機器學習算法將我們的語音轉換為文本，然后我們將使用Espeak將文本轉換為語音，以便我們的Pi響應我們的命令。

組件的要求

?覆盆子π

?麥克風

?揚聲器

?繼電器

?跳線

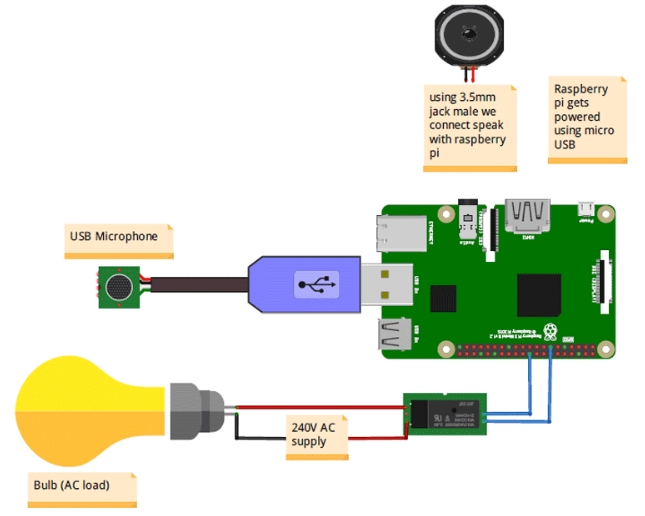

語音控制家庭自動化電路圖

我們使用3.5 mm插孔公連接器連接揚聲器和USB麥克風連接樹莓派。燈泡與繼電器模塊的連接很簡單，燈泡的一端連接到交流電源(中性)，交流電源的相位連接到繼電器的“NO”。繼電器的公共端子連接到燈泡的另一個端子。

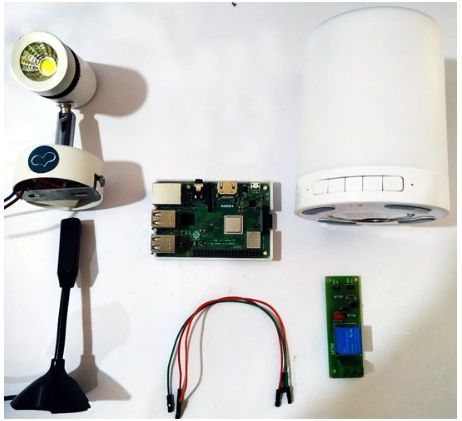

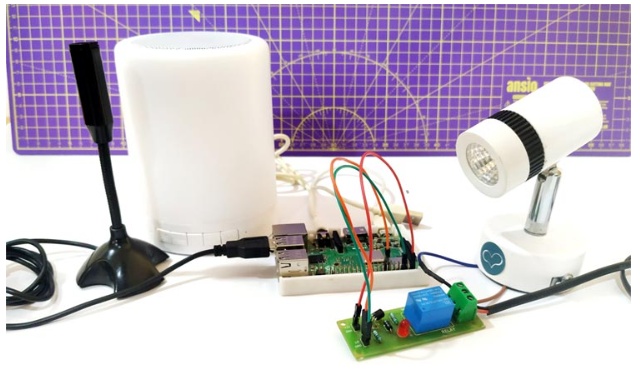

在這個項目中用于構建上述電路的組件如下圖所示。

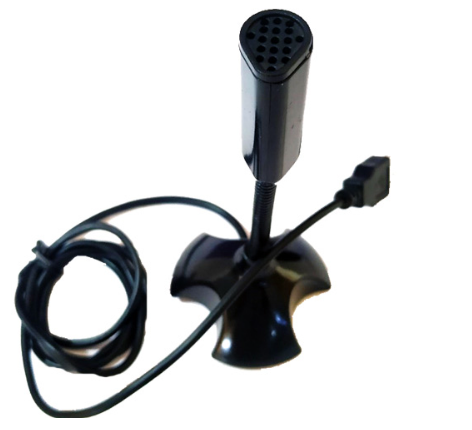

USB麥克風

有不同類型的麥克風，即動態，帶狀，電容，晶體，駐極體電容等。當聲波撞擊隔膜時，它來回移動，導致兩個平行板之間的距離發生變化。當電容器之間的距離增大/減小時，電容減小/增大，可以看到電流的變化。這些電流的變化與輸入(聲波)成正比。這些電流被允許流向串聯連接的電阻器，輸出與電阻器并聯收集。

在我們的項目中，我們使用的USB麥克風可以進行這種(A/D)精確操作，并且它還具有內置放大器，因此無需使用外部前置放大器電路。因此，通過使用USB麥克風，我們可以直接將它與計算機連接，在我們的例子中，與樹莓派連接。

連接USB麥克風與樹莓派

我們需要找到麥克風是否連接到樹莓派。在lx終端上使用以下命令進行檢查。

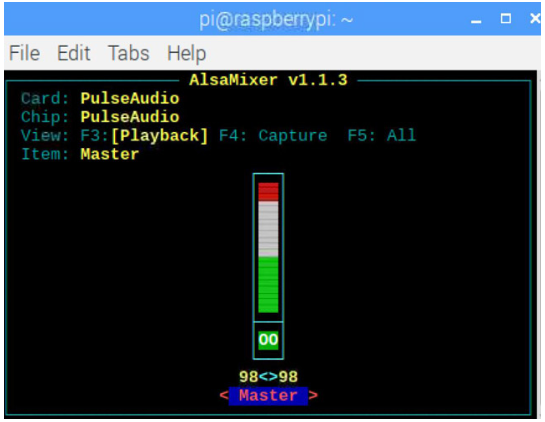

輸入命令，您將看到以下對話框。

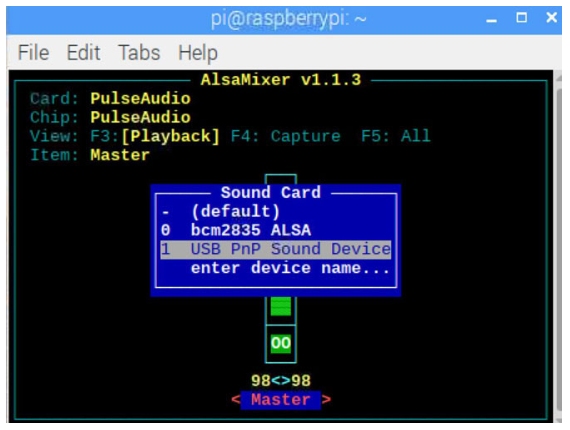

從那里，通過控制方向鍵(向上/向下方向鍵)訪問UI。使用F6從給定列表中選擇麥克風，并使用方向鍵設置錄音音量。

要測試麥克風，請使用lx端子并記錄您的剪輯。使用以下命令開始錄音。記錄將保存在test.wav文件中。

要播放test.wav文件，請?jiān)诮K端輸入以下命令。

這樣，您可以檢查麥克風是否連接并與樹莓派正常工作。

揚聲器

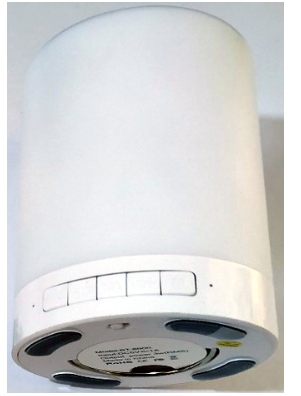

揚聲器的工作原理與麥克風相同，但方向相反。麥克風將聲波轉換為電信號，而揚聲器將電信號轉換為聲波。圓錐體、電磁線圈和永磁體是揚聲器的主要組成部分。永磁體固定在一端，而電磁鐵可移動。電磁鐵放在永磁體的前面。電磁鐵附著在一個由柔性材料(紙或塑料)制成的錐體上，用來放大振動。當電磁鐵被加電時，它會被永磁體吸引或排斥。當電磁鐵來回振動時，與其相連的錐體也會產生振動，從而產生聲音。聲音的音高取決于振動的頻率，而音量則取決于振動的幅度。在這里，我們將使用3.5毫米插孔引腳連接揚聲器到我們的樹莓派。下面顯示的揚聲器有一個AUX選項，您可以使用任何揚聲器與樹莓派。

樹莓派上語音識別所需的庫

在開始編碼之前，我們需要安裝一些庫來簡化編碼。Espeak庫用于在樹莓派上將文本轉換為語音，speech Recognition庫用于在樹莓派上執行語音到文本。PyAudio庫需要從USB麥克風獲取數據。下面的命令用于下載必要的庫。

使用以下命令測試espeak。如果安裝正確，你會聽到“hello world”。

樹莓派語音識別程序

完整的語音識別程序與Pi可以找到在本頁的底部，一個解釋的代碼如下。我們首先導入語音識別模塊和其他需要的模塊，這些模塊用于將語音轉換為文本和將文本轉換為語音。在導入這些模塊之后，我們必須導入GPIO模塊，它控制樹莓派的引腳。

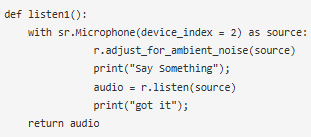

下面給出的代碼是一個函數，它處理我們所說的短語的聽力。這個程序一直等待，直到用戶輸入(語音)。當用戶說某事時，它將該信息存儲在“audio”變量中并返回該信息。

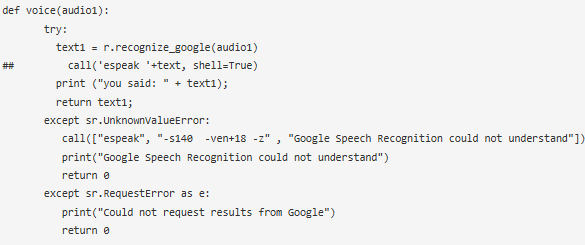

下面的代碼是一個接受audio1變量的函數。它使用谷歌語音API識別我們的聲音，然后在屏幕上以字符串格式打印我們的語音。

在main函數中編寫的代碼用于處理短語的收聽，然后使用語音到文本模塊將其轉換為文本，然后使用Espeak給出反饋。

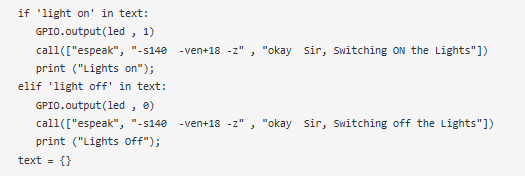

下面給出的if和elseif條件用于檢查文本變量中的字符串是“ light on ”還是“ light off ”。如果文本變量中的字符串是亮的，那么If函數就滿足了。

if函數內的代碼用于將高值發送到引腳名稱led (pin 27)。在將高值發送到引腳后，我們使用espeak將文本轉換為語音，這被用作反饋。如果文本變量?jī)?nèi)的字符串為off，則If條件不滿足，導致程序檢查elseif條件。如果滿足了elseif條件(如果變量“ text ”中的字符串被刪除)，程序?qū)⑦M(jìn)入在elseif條件中編寫的代碼。elseif函數內部的代碼用于向名為led (pin 27)的引腳發送低值。該引腳連接到繼電器以控制任何所需的交流負載，類似于我們?cè)贐lynk家庭自動化和Adafruit IO家庭自動化項目中所做的。

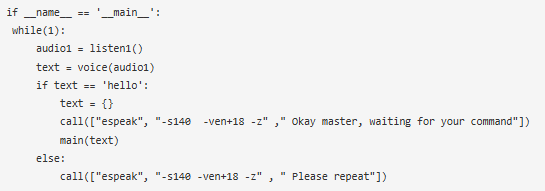

下面給出的代碼是首先運行的代碼。當python解釋器運行模塊時，它將__name__變量設置為值“ __main__ ”。下面的代碼處理偵聽和比較“text”變量。下面給出的代碼充當使主程序處于待機模式的代碼，直到樹莓派偵聽到觸發短語。當樹莓派捕獲觸發短語時，它允許程序輸入主代碼，這是在另一個名為main()的函數中定義的。

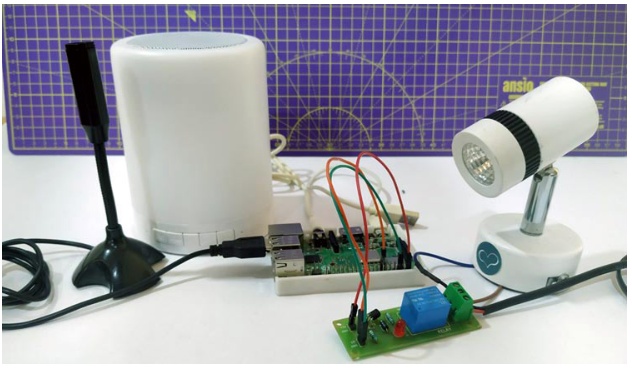

通過Pi上的語音命令控制交流負載

在空閑狀態下，樹莓派繼續檢查觸發代碼的短語。在我們的例子中，我們的觸發短語將是“hello”。我們以這樣一種方式編寫代碼：當用戶說出觸發短語hello時，它將觸發代碼的其余部分。該程序?qū)⑦M(jìn)一步運行，它處理音頻的偵聽和執行命令(根據它偵聽的命令打開/關閉燈)。

完整的工作過程也顯示在本頁底部的視頻中。如果用戶說出預定的短語，將滿足開/關燈的功能，并運行內部代碼，輸出將根據命令打開或關閉燈泡。在樹莓派執行打開或關閉的動作后，我們可以聽到揚聲器以音頻形式的反饋。在聽到觸發短語之后的第一個短語時，樹莓派將再次回到其初始狀態并等待觸發命令，相同的過程一次又一次地重復。通過這種方式，我們可以將使用樹莓派的語音控制系統添加到我們的項目庫中。它可能與google home mini不一樣，但擁有我們自己的語音控制設備是件好事，它甚至可以以語音的形式給出反饋。
