紙幣計數器是一種檢測不同面額紙幣并告訴其價值的機器。在這個物聯網項目中，我們使用顏色感應技術來檢測音符值。因此，這里我們將使用帶有NodeMCU ESP8266的TCS230顏色傳感器來檢測貨幣價值，并在網頁和16x2 LCD上顯示相同的值。NodeMCU ESP8266是一個非常流行的Wi-Fi模塊，我們之前使用NodeMCU ESP8266構建了許多物聯網項目。

在基于物聯網的應用中，web服務器用于使用web瀏覽器控制或監控任何傳感器值，我們以前使用Arduino， ESP8266, NodeMCU, ESP32，樹莓派等創建了許多web服務器。

所需的組件

?ESP8266 NodeMCU

?TCS230顏色傳感器

?紅外傳感器

?電路試驗板

?電力供應

?16*2字母數字液晶顯示

?I2C屏蔽16*2 LCD

?連接電線

TCS230顏色傳感器工作正常

TCS230顏色傳感器用于感應各種顏色。該傳感器可用于產品的顏色分類、配色等。

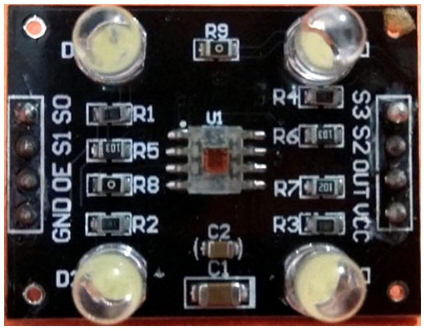

這種傳感器使用一組帶有紅色、綠色和藍色濾光片的光電二極管以及一個透明濾光片。它還內置了紅外線發光二極管，用來照亮被探測物體的顏色。這就保證了物體不會受到外界光線的影響。該傳感器讀取一個8*8陣列的光電二極管，該陣列包括16個帶紅色濾光片的光電二極管，16個帶藍色濾光片的光電二極管，16個帶綠色濾光片的光電二極管以及16個不帶彩色濾光片的光電二極管。

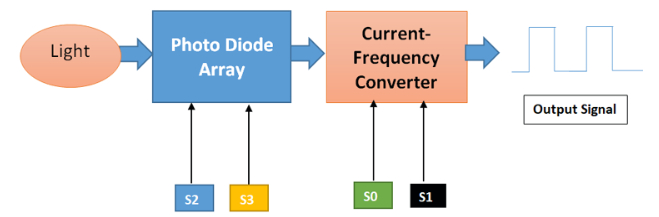

TCS230顏色傳感器的輸出信號是一個占空比為50%的方波，其頻率與所選濾波器的光強成正比。

Pin描述:

?VDD-傳感器的電壓供應引腳。它由5V直流供電。

?GND-顏色傳感器的接地參考引腳

?S0， S1-輸出頻率縮放選擇輸入

?S2， S3-光電二極管類型選擇輸入

?OUT-顏色傳感器的輸出引腳

?輸出頻率使能引腳

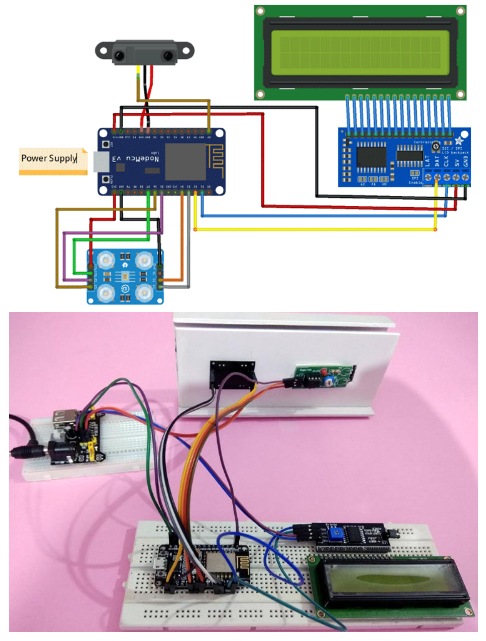

貨幣柜臺機電路圖

編程的解釋

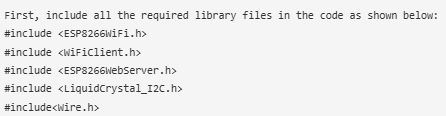

在成功完成硬件設置之后，現在是時候?qū)SP8266 NodeMCU進行編程了。

要使用Arduino IDE將代碼上傳到NodeMCU，請遵循以下步驟：

1. 打開Arduino IDE，然后進入File - >Preferences - >Settings。

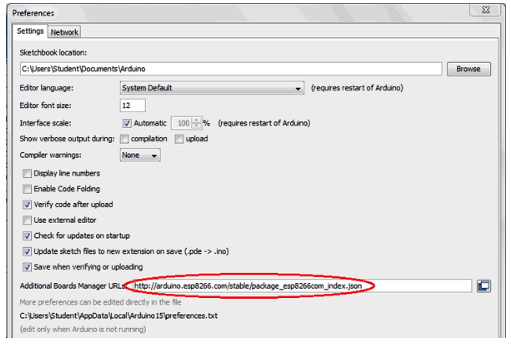

2. 在“附加板管理器URL”字段中鍵，然后單擊“確定”。

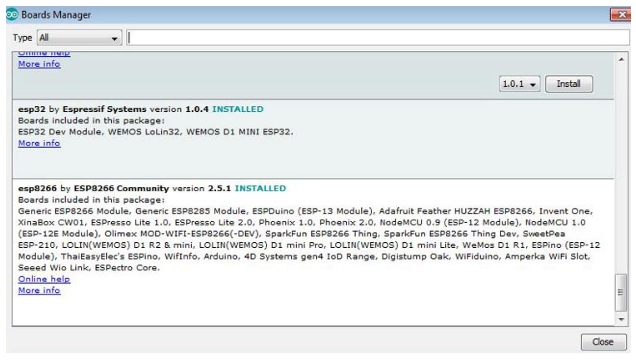

3. 現在轉到Tools > Board > Boards Manager。在“單板管理器”窗口中，在搜索框中輸入ESP8266，選擇最新版本的單板，單擊“安裝”。

4. 安裝完成后，進入“Tools ->Board ->”，選擇“NodeMCU 1.0(ESP-12E Module)”?，F(xiàn)在您可以使用Arduino IDE對NodeMCU進行編程。

然后使用名稱服務器和默認端口號80創建ESP8266WebServer類對象。

現在，聲明網絡憑據，即SSID和密碼。需要將NodeMCU連接到互聯網。

為了使用16*2字母數字LCD的I2C模塊，我們已經使用LiquidCrystal_I2C類配置了它。在這里，我們必須傳遞地址0x27(在本例中)和行、列號，在本例中為2和16。

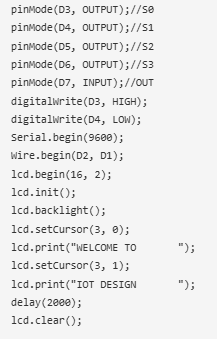

在setup()中，在LCD上打印歡迎信息，然后定義本項目中使用的所有數字引腳的數據方向。然后，設置顏色傳感器的輸出頻率縮放。在我的情況下，它被設置為20%，這可以通過給高脈沖到0和低脈沖到S1來完成。

然后，將NodeMCU連接到互聯網，調用WiFi。開始并傳遞網絡SSID和密碼作為參數。使用WiFi.status()檢查網絡連接是否成功，連接成功后，在LCD上打印帶有IP地址的消息。

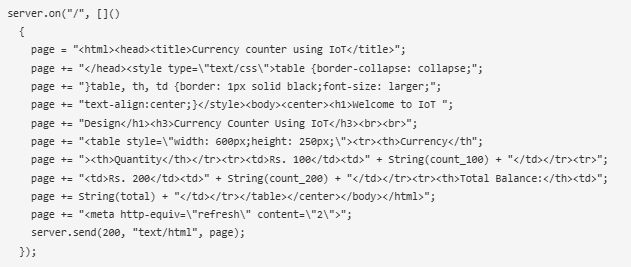

然后，編寫HTML代碼以在網頁上顯示貨幣使用情況和總余額。然后使用server.on()將HTML代碼分配給String變量，然后在用戶使用IP地址請求時將其發送到客戶端。

要啟動web服務器，請使用server.begin()，它將以默認端口號啟動服務器。

在infinite loop()中，首先，我們需要讀取來自傳感器的所有數據輸出。從紅外傳感器的輸出可以通過讀取A0引腳找到。在這里，紅外傳感器用于感知插槽內貨幣的存在，如果有鈔票，那么顏色傳感器將檢測鈔票的顏色并將顏色值發送給NodeMCU。而NodeMCU則根據紙幣的顏色進一步計算貨幣價值。然后可以通過調用red (), blue()和green()等單獨的函數來找到輸出的顏色頻率。

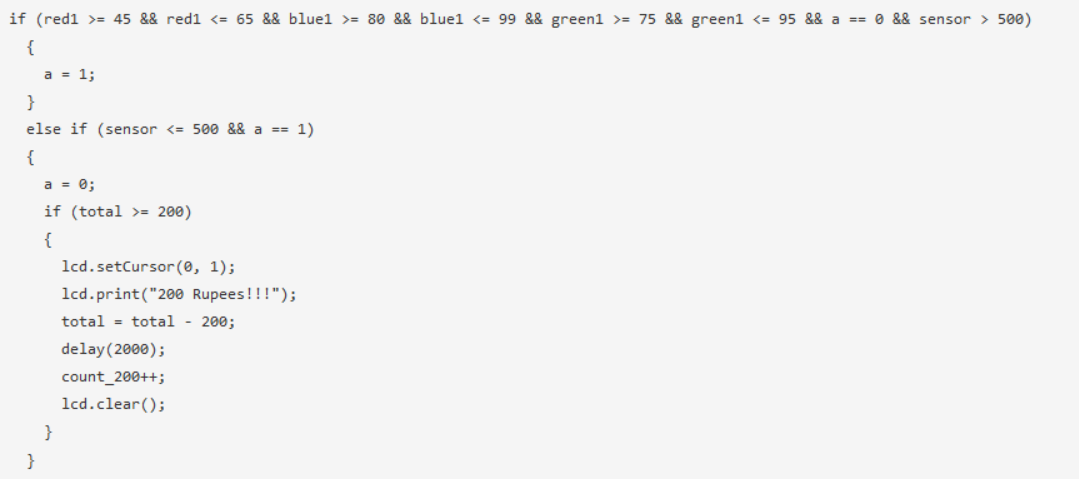

接下來，用我們之前設置的參考頻率編寫檢查顏色傳感器輸出頻率的條件。如果匹配，則從錢包中扣除指定的金額。

寫這條語句是為了在液晶顯示器上顯示錢包中的可用余額。

下面的函數用于獲取貨幣中紅色內容的輸出顏色頻率。類似地，我們可以編寫其他函數來獲取藍色和綠色內容的值。

最后，要處理客戶機請求，調用server.handleClient()函數。它將處理新的請求并檢查它們。

注意:

?根據外部照明和傳感器設置，頻率輸出可能會有所不同。因此，建議檢查您的貨幣的輸出頻率，并設置相應的參考值。

?在這里，我們只使用100和200盧比的紙幣。但我們也可以使用所有其他貨幣的顏色頻率輸出值。

物聯網貨幣傳感器-演示

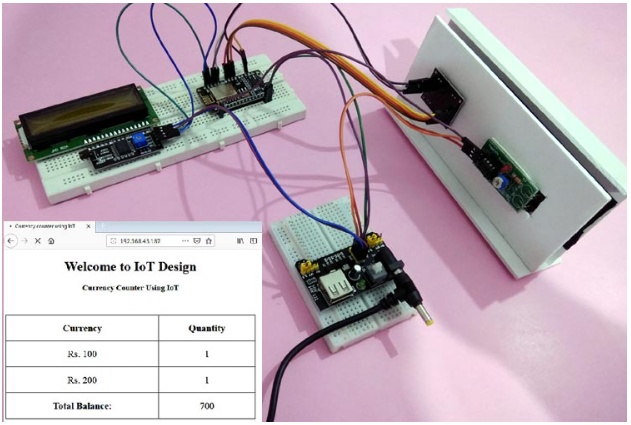

最后，使用Arduino IDE在NodeMCU中上傳代碼，并開始交換任何紙幣來測試機器。該網頁將顯示當前的紙幣價值和錢包中的剩余余額。
