本文將開始AC/DC轉換器設計篇的新篇章：“使用SiC-MOSFET的隔離型準諧振轉換器的設計案例”。在本文中，繼此前提到的“反激式”和“正激式”之后，將介紹使用了“準諧振方式”電源IC的隔離型AC/DC轉換器的設計案例。

另外，功率開關使用SiC(Silicon Carbide：碳化硅)MOSFET。與Si半導體相比，SiC是一種損耗低且具有優異的高溫工作特性的新一代半導體材料。提起SiC半導體，給人的印象可能是使用在處理特大功率的特殊應用上的，但實際上SiC可以幫助眾多我們身邊所熟悉的應用實現節能化和小型化。SiC半導體已經開始實際應用，并且還應用在對品質可靠性要求很嚴苛的車載設備上。關于SiC功率元器件，在Tech Web基礎知識專欄中有詳細介紹，可以結合起來閱讀。

主要介紹用于LED照明的AC-DC電源設計方案及相關電路，幫助工程師應對上述挑戰，設計出滿足通用照明要求的產品。下面我們先來了解AC-DC電源轉換拓?fù)浣Y(jié)構。

AC-DC電源轉換拓?fù)浣Y(jié)構比較

對于低功率AC-DC LED 電源轉換而言，可以選擇隔離型反激或非隔離降壓等不同拓?fù)浣Y(jié)構。所謂“隔離”,是指輸入與輸出之間采用變壓器等進行電氣隔離。這兩種拓?fù)浣Y(jié)構各有其特點。相比較而言，非隔離拓?fù)浣Y(jié)構設計及電路板配置簡單、電路板尺寸小、元件數量少、能效更高，而隔離拓?fù)浣Y(jié)構易于滿足安規要求，但磁學設計復雜，要求較大的電路板尺寸。本文將聚集于隔離型拓?fù)浣Y(jié)構的AC-DC LED驅動器方案。

LED驅動器應用要求

對于LED通用照明應用而言，目前成本還相對較高，故高性比的LED驅動器無疑會更受青睞。此外，LED驅動器也應該具有高能效(低損耗)、高可靠性、符合電磁干擾(EMI) 及諧波含量或功率因數(PF)等標準、靈活、適應寬環境條件、可改造用于已有應用、支持傳統控制方式工作(兼容傳統調光)等。

其中，就功率因數要求而言，美國“能源之星”項目固態照明標準中對PFC帶有強制性要求(而無論是何種功率等級)，適用于特定產品，如嵌燈、櫥柜燈及臺燈等。該標準針對住宅應用部分要求功率因數高于0.7,針對商業應用部分要求功率因數高于0.9,而整體式LED燈泡的要求是輸入功率高于5 W的燈泡功率因數大于0.7.當然，并非所有國家都絕對強制要求在照明應用中改善功率因數，但某些應用可能有這方面的要求。例如，公用事業機構可能大力推動擁有高功率因數的產品在公用設施中的商業應用。

在本篇章中計劃介紹以下項目。

<使用SiC-MOSFET的隔離型準諧振轉換器的設計案例>

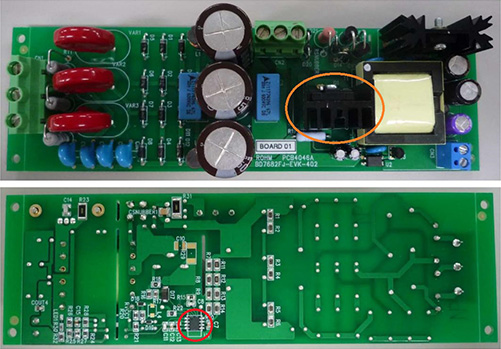

以下是該設計案例所完成的AC/DC轉換器。順便提一下，電源用IC安裝于背面紅色○處，SiC-MOSFET安裝于表面橙色○處。

使用了電源用IC：BD7682FJ和SiC-MOSFET：SCT2H12NZ的隔離型準諧振AC/DC轉換器示例

下一篇文章計劃介紹用于設計的電源IC和準諧振類型。

關鍵要點:

?準諧振方式的隔離型AC/DC轉換器的設計案例。

?功率開關中使用SiC-MOSFET。
