AC/DC轉換器,什么是AC/DC轉換器

AC-Alternating current 是交流的意思 ，DC-Direct current 是直流的意思，AC/DC變換是將交流變換為直流，AC/DC轉換器就是將交流電變?yōu)橹绷麟姷脑O(shè)備，其功率流向可以是雙向的，功率流由電源流向負載的稱為“整流”，功率流由負載返回電源的稱為“有源逆變”。AC/DC變換器輸入為50/60Hz的交流電，因必須經整流、濾波，因此體積相對較大的濾波電容器是必不可少的，同時因遇到安全標準(如UL、CCEE等)及EMC指令的限制(如IEC、FCC、CSA)，交流輸入側必須加EMC濾波及使用符合安全標準的元件，這樣就限制AC/DC電源體積的小型化，另外，由于內部的高頻、高壓、大電流開關動作，使得解決EMC電磁兼容問題難度加大，也就對內部高密度安裝電路設計提出了很高的要求，由于同樣的原因，高電壓、大電流開關使得電源工作消耗增大，限制了AC/DC變換器模塊化的進程，因此必須采用電源系統優化設計方法才能使其工作效率達到一定的滿意程度。

AC/DC變換按電路的接線方式可分為，半波電路、全波電路。按電源相數可分為，單項、三相、多相。按電路工作象限又可分為一象限、二象限、三象限、四象限。

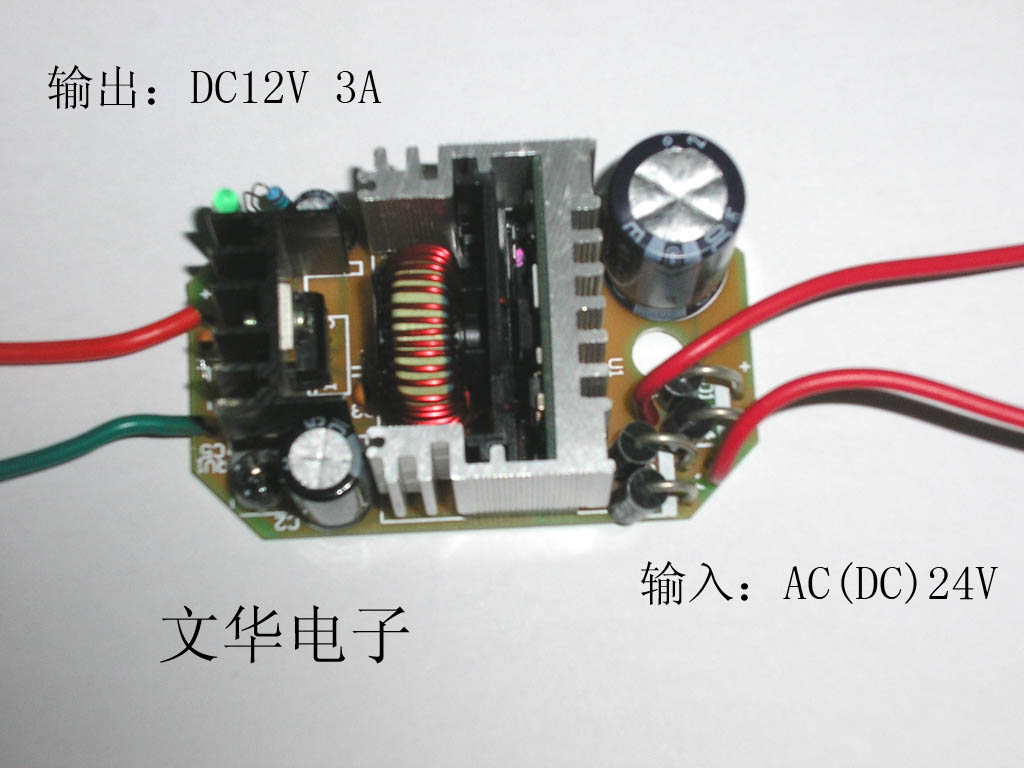

完整AC-DC基本電路框架

一個完整的AC-DC電路通常會包含以下幾個電路模塊：

①. 在整流之前，AC轉DC電源通常需要添加一個輸入濾波電路，同于去除輸入交流電中的高頻噪聲和干擾，這樣可以保證穩定的直流輸出，并減少對后續電路的干擾。

②. 整流橋：用于將交流電輸入轉換為直流電，整流橋通常是由四個二極管組成，可以將交流電的正半周和負半周分別轉換為正向和反向的直流電。

③. 濾波電路：用于平滑輸出的直流電，去除其中的紋波，一般使用電容器或電感器構成低通濾波電路，通過存儲或消耗電荷以減小輸出的紋波。

④. 穩壓電路：用于輸出穩定的電壓，穩壓電路通常由穩壓器組成，可以通過反饋調整輸出電壓。

⑤. 輸出保護電路：用于保護負載和電源電路，常見的輸出保護電路包含過流保護，過壓保護和短路保護等等。

⑥. 控制電路：用于控制整個電源電路的運行，控制電路通常包括開關電源控制器，反饋控制和保護電路等等。交流-直流(AC-DC)變換器作為快速充電技術的核心模塊,可以將輸入的交流電源轉換成輸出的直流電壓或電流,被廣泛運用于各類便攜電子設備的適配器中。

隨著適配器市場需求的大量增加,高輸出功率、小尺寸和高轉換效率逐漸成為適配器及其核心AC-DC變換器的發展趨勢。如何實現高輸出功率、小尺寸和高轉換效率的AC-DC變換器,這個問題對AC-DC變換器的拓?fù)浜涂刂齐娐返脑O(shè)計提出了挑戰。

反激變換器作為傳統AC-DC變換器的常用拓?fù)?受限于開關頻率、尺寸和轉換效率間的折衷問題,而有源鉗位反激變換器具有循環利用漏感能量、容易實現軟開關等優點,可以在提高開關頻率、減小尺寸的同時獲得較高的轉換效率,有效地解決了反激變換器的局限問題。

因此本文提出了一種基于數字控制的高效率有源鉗位反激式AC-DC變換器系統,系統核心控制電路為本文提出的輸出電壓控制電路和自適應死區控制電路,除了實現穩定輸出電壓的功能外,還具有自適應控制死區的功能,可以通過減少原邊功率管損耗來提高轉換效率。另外通過引入電容隔離器,系統實現了原邊控制電路、電容隔離器和副邊控制電路的高度集成。本文開發了一款使用FPGA實現數字控制的45 W(20 V/2.25 A)有源鉗位反激變換器樣機,搭建測試平臺并進行測試,驗證了所提出系統的可行性和性能。測試結果表明,樣機可以在不同輸入電壓和不同輸出電流的情況下實現20V的穩壓輸出,且能通過自適應控制死區時間來提高樣機的轉換效率。

與已發表的研究成果對比,本設計使用的功率管類型為Cool MOS,開關頻率為300k Hz,同時實現了較高的轉換效率,獲得了97.48%的最高效率和94.83%的四點平均效率。
