降壓-升壓變換器(buck–boost converter)也稱為buck–boost轉換器，是一種直流-直流轉換器，其輸出電壓大小可以大于輸入電壓，也可以小于輸入電壓。降壓-升壓變換器和返馳式變換器等效，但用單一的電感器來取代變壓器。

降壓-升壓變換器(buck–boost converter)也稱為buck–boost轉換器，是一種直流-直流轉換器，其輸出電壓大小可以大于輸入電壓，也可以小于輸入電壓。降壓-升壓變換器和返馳式變換器等效，但用單一的電感器來取代變壓器。有二種不同架構的電路都可以稱為降壓-升壓變換器，兩者輸出電壓的范圍都很大，從(絕對值)較輸出電壓大很多的電壓，到幾乎接近零的電壓。

反向架構

其輸出電壓的極性和輸入電壓相反，這是一種電路類似降壓變換器或是升壓變換器的開關電源。輸出電壓可以由切換功率晶體的占空比調整。

結合降壓變換器及升壓變換器的架構

輸出電壓的電氣極性和輸入電壓相同，可以比輸入電壓小，也可以比輸入電壓大。這類的非反向式轉換器可以在降壓變換器段及升壓變換器共用一個電感器、用開關代替二極管。有時也稱為四個開關的降壓-升壓變換器(four-switch buck-boost converter)。也可以用多個電感器，但像SEPIC變換器或是?uk變換器一樣只用一個開關。

幾乎每一個便攜式系統都需要一個3.3V電壓軌。而對于那些由單節鋰電池供電的系統，用戶總會問到如何實現這個電源軌。將電池電壓(通常情況下在3V至4.2V之間變化)升壓至5V，然后將5V降壓至3.3V，這會使電源經歷雙重轉換。兩次電源轉換步驟的效率是這些轉換步驟中每次轉換的效率的乘積，所以，我所描述情況下的總體效率是比較低的。例如，如果升壓轉換器的效率為90%，降壓轉換器的效率為95%，那么總體效率只有85.5%。一定有一個耗能更低的好方法來生成這個3.3V電壓。

使用TPS63025 降壓-升壓轉換器系列可以在這些情況下提供更高效率。通過將效率大于95%的降壓轉換器與效率在90%以上的升壓轉換器組合在一起，基于不同的電池電壓，轉換效率可以達到95%或90%以上(請見圖1)。降壓-升壓轉換器不會對電源進行雙轉換，而是按照需要，運行為降壓或升壓轉換器。隨著效率的提高，溫度上升下降，并且增加了電池的運行時間。

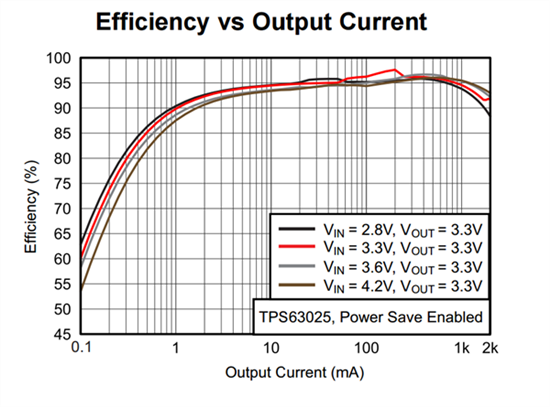

圖1：TPS63025效率與輸出電流比較圖

你可以在任何一個便攜式系統中設計一個降壓-升壓轉換器。如果你正在設計一個智能手機，一個晶圓級芯片 (WCSP) 封裝提供最小的解決方案尺寸，并且可以輕松地在高密度系統中生產。不過對于條形碼掃描器等工業設備來說，你就不用為節省印刷電路板 (PCB) 上的每一個平方毫米而大費周折。這些應用類型可以使用標準的四方扁平無引線 (QFN) 類型封裝，這種封裝類型具有焊錫圓角，并且在制造過程中可以進行可視外觀檢查。

借助于全新的降壓-升壓轉換器，TPS630250和TPS63050系列器件，工程師現在可以選擇他們的封裝類型。如果需要絕對最小尺寸，YFF封裝 (WCSP) 是首選，而制造要求不是那么嚴格的話，可以用RNC封裝 (QFN)。不論使用哪種方法，這些器件都提供一個由單節鋰電池供電的3.3V電壓軌，其效率超過90%--從而為工程師提供更多的選擇和應用。
