閉路電視攝像機現在很常見，它們是監控和監視家庭或辦公室的好工具，以防發生任何意外。但是，可以從任何地方獲取視頻的IP攝像機仍然比較昂貴。因此，這里有一個使用樹莓派的更便宜的解決方案-如何設置一個更便宜的樹莓派安全攝像頭系統?這很容易做到，你不需要花太多錢……

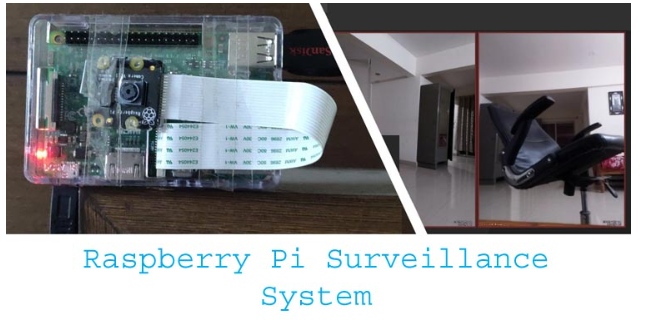

在這里，我們正在使用樹莓派和兩個樹莓派相機建立家庭監控系統。兩個PI都連接到同一個本地網絡進行直播。你可以添加多個帶攝像頭的樹莓派。樹莓派相機可以很容易地連接和配置樹莓派，在這里我們以前建立了智能Wi-Fi門鈴使用樹莓派和PiCamera。

在這個項目中，我們將使用動眼操作系統;一個開源操作系統，可以將樹莓派轉換為智能監控系統。它支持類似于樹莓派(Banana Pi， Orange Pi One等)的多系統板載設備。它具有高級功能，如快速網絡視頻流，運動檢測和通知，與dropbox和谷歌驅動器集成，將視頻和圖像上傳到云端等等。

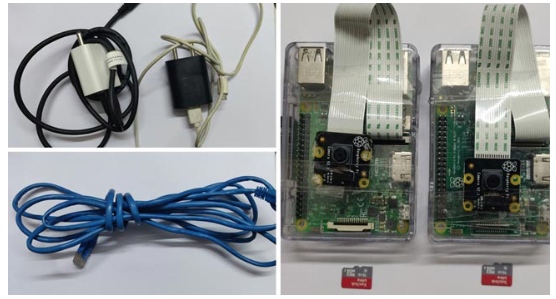

組裝線

?樹莓派3型號B或更新- 2(您可以使用零w以及輔助攝像頭)。

?MicroSD卡等級10或更高- 2(取決于樹莓派的數量)

?MicroSD卡讀卡器- 1

?硬盤或USB驅動器取決于你有什么。

?樹莓派NOIR或普通相機- 2

?5V 2A電源- 2個(取決于樹莓派的數量)

?機箱所有樹莓派模型B(或零w)。

?局域網電纜。

主攝像頭設置閉路電視使用樹莓派

這里我們將使用樹莓派3作為主要設置，因為它有更好的處理能力，而零在規格方面有點弱。

在樹莓派上燃燒motionEyeOS

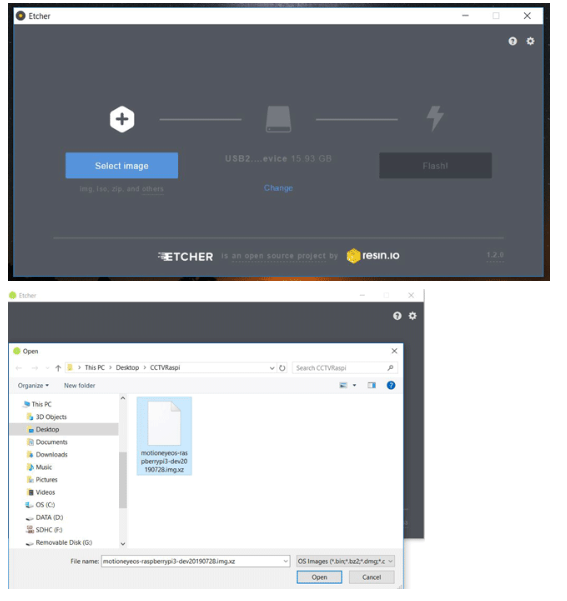

下載名為“motioneyeos-raspberrypi3-dev20190728.img”的鏡像文件。Xz”然后下載安裝蝕刻軟件，刻錄操作系統的鏡像文件到SD卡中。使用SD卡讀卡器將SD卡連接到PC上，并在燒錄操作系統之前對其進行格式化。打開蝕刻器，點擊“選擇圖像”，選擇操作系統鏡像文件的路徑。

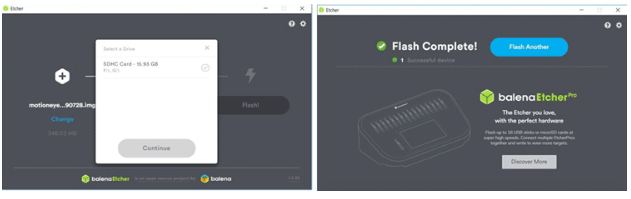

如果SD卡在插槽中連接正確，蝕刻器會自動拾取SD卡位置。如果沒有，或者microSD在不同的位置，你可以通過點擊中間圖標下的“更改”來選擇。點擊flash刻錄microSD卡上的圖像，并在完成后將其從PC上刪除。(如電腦上出現要求執行上述程序的提示，請按“是”繼續)

獲取樹莓派的IP地址

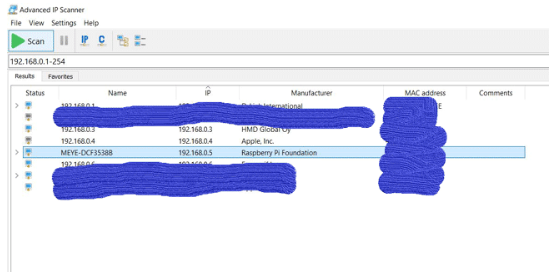

將micro - sd卡放回樹莓派的插槽，接通電源并連接網線。這只是一個一次性的過程，你可以在你的pi上啟用Wi-Fi并輸入其憑據后完全忽略對LAN電纜的依賴。在您的系統上安裝任何IP掃描器(例如：高級IP掃描器)，并使用它來查找樹莓派的IP(現在應該已連接到電源和局域網電纜)。記下這個IP以便下一步使用。

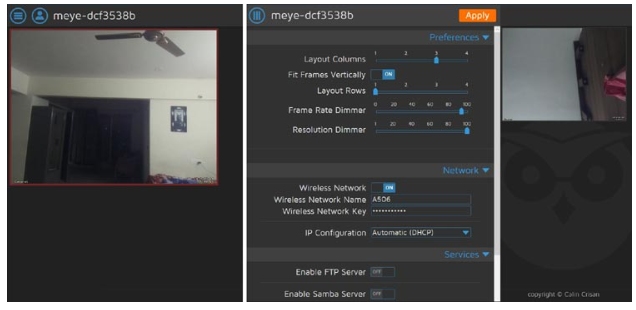

打開瀏覽器，輸入上一步記錄的IP地址(例如：192.168.0.5)。您現在應該能夠看到動態眼操作系統的主屏幕與實時視頻。進入網絡，啟用無線網絡。添加您的網絡SSID和密碼。然后單擊apply并重新啟動。斷開網線，再次使用IP掃描器記錄下新分配給樹莓派的IP地址(如果有多個IP，嘗試每個IP找到正確的IP)。

配置并添加MotionEyeOS IP攝像機用戶

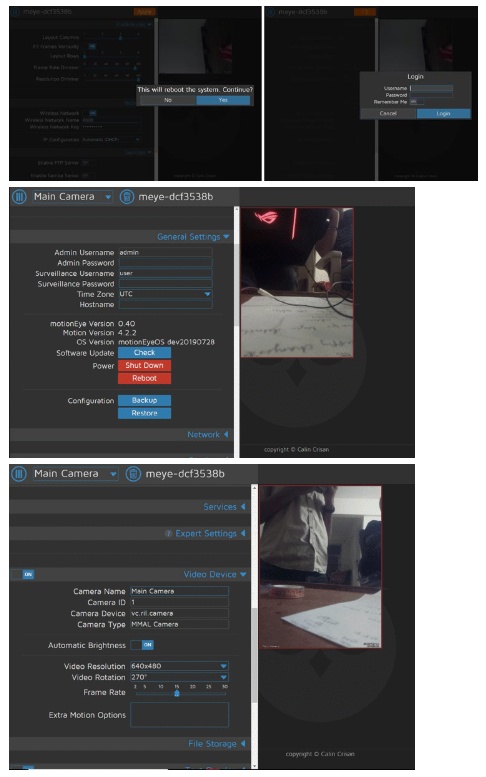

重啟后，打開瀏覽器，輸入新的IP地址，添加用戶名“admin”，密碼留空(你也可以設置密碼)，進入常規設置，根據你的位置設置admin用戶名、密碼和時區，然后進入視頻設置，選擇較低的分辨率，以獲得更快的幀速率。你可以隨意設置幀率、視頻旋轉等，并根據自己的需求進行設置。您還可以更改攝像機的名稱。

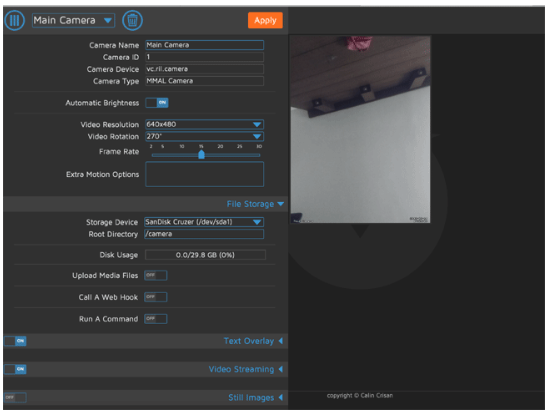

轉到文件存儲并選擇您連接的存儲設備。在我的例子中，它是硬盤驅動器。給出一個根目錄名(在我的例子中是“\camera”)。然后單擊apply并重新啟動設備。

在樹莓派motionEyeOS中添加更多攝像頭

您可以在此樹莓派安全攝像頭系統中添加多個攝像頭+樹莓派單元。對每個設備重復上述步驟。請注意，如果您使用的是樹莓派零，您需要從MotionEyeOS發布頁面上傳以下圖像文件到microSD卡;motioneyeos-raspberrypi-xxxxxxxx.img.gz。使用IP掃描器記錄下第二個樹莓派的IP。在瀏覽器中打開一個新選項卡并輸入此IP。按照上述步驟輸入Wi-Fi憑據，斷開局域網電纜，再次使用IP掃描儀記錄新分配給樹莓派的IP地址。

然后你可以通過進入motionEyeOS的主界面添加輔助攝像頭。進入設置圖標旁邊的矩形框，點擊向下的箭頭，然后點擊“添加攝像頭”。選擇“Remote motionEye camera”作為相機類型。在“URL”后的文本框中，輸入從設備的IP地址，前綴為“http://”。保持用戶名為“admin”(因為這是默認的相機名稱)。如果你給相機分配了一個不同的名字，然后在方框里寫出來)。單擊“確定”，等待第二個攝像頭啟動。

Pi 0的附加設置

要使用Raspberry Pi Zero構建這個視頻監控，需要做一些額外的設置。

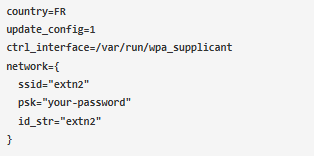

打開記事本或任何文本編輯器，創建一個名為Wpa_supplicant.conf的新文件。將以下代碼復制到該文件中。

將國家代碼更改為您所在的國家/地區，并添加您的網絡SSID和密碼。將此文件復制到SD卡根目錄

訪問本地網絡外的視頻

這個使用樹莓派的監控攝像頭不僅可以從本地網絡訪問，還可以從世界上任何地方訪問，我們只需要在MotionEyeOS設置和路由器設置中做一些調整。

動眼操作系統賦予你從不同的位置監控你的家的權力!你所需要的只是一部智能手機或一臺可以上網的電腦。用于此目的的技術稱為“端口轉發”。

首先，為樹莓派分配一個靜態IP。轉到動態眼操作系統主頁左上角的設置，向下滾動直到找到“常規設置”，并在其下方提供必要的詳細信息。用戶名、密碼和主機名可以由您選擇，時區應該與您所在的地區相對應。然后，向下查看更新。向下滾動到“網絡”，將IP更改為“手動(靜態IP)”，然后提供靜態IP地址;保持“192.168”部分相同，根據網關的IP地址輸入0或1，然后更改最后三位數字，記住它不應該與連接到同一網絡的任何其他設備相同。

示例：如果IP地址為192.168.0.100，則保持“192.168.0”不變，將其余三位數字修改為101。

在“默認網關選項”旁邊提供您的默認網關;示例—192.168.0.1。最后兩位數字是0.1或1.1。然后點擊橙色的“應用”圖標。

進入你的路由器頁面，用你的憑證登錄，找到端口轉發選項;在我的情況下，它在“高級”下。它可能是給了一個不同的名字-在我的情況下，它被命名為“虛擬服務器”。提供您選擇的服務名稱，選擇協議為UDP(如果有選擇UDP和TCP的選項，那么選擇它)，添加8081作為WAN和LAN端口，在“LAN IP地址選項”中提供您的樹莓派的IP地址，然后單擊“應用更改”。

我們現在需要公共IP來實時訪問視頻。谷歌搜索“whatsmyip”，找到你的公共IP，并隨身攜帶。通過在您的遠程設備(智能手機，筆記本電腦或PC)的地址欄中輸入“：8081”，使用此IP訪問來自攝像機的實時饋送。

記錄和重播視頻在樹莓派MotionEyeOS

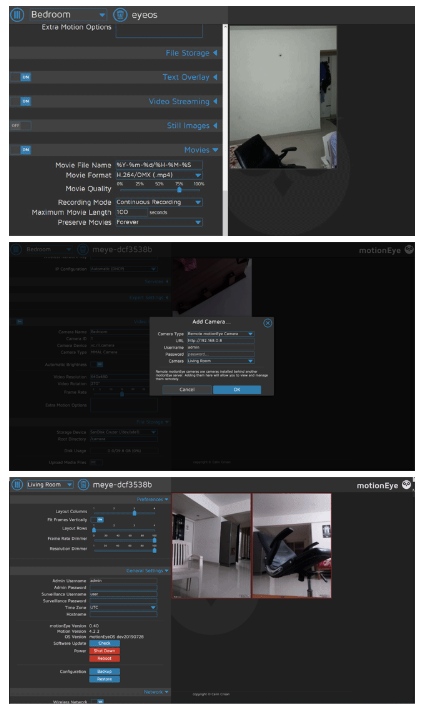

為了錄制來自相機的視頻供將來使用，請進入設置，向下滾動到“電影”并點擊撥動開關將其更改為“開”位置，從而啟用錄制功能。根據您的要求隨意更改影片質量，如果您只想存儲可疑活動，請選擇錄制模式為“連續錄制”或“動態觸發”。重要的是將影片長度更改為合適的值，以便動眼操作系統可以開始記錄和存儲。建議接下來選擇一個月或兩個月來“保存電影”，這樣視頻就不會占用你的內存。

要訪問錄制的視頻，請導航到如圖所示的“打開電影瀏覽器”，并選擇適當?shù)倪x項(下載或刪除)。你也可以通過點擊播放視頻。

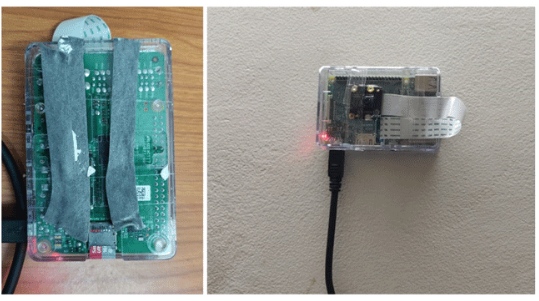

然后，收尾工作

結論及未來工作

這個系統提供了一種簡單的方式來監控自己的家。除了在這篇文章中展示的東西之外，還可以添加其他功能，如用于夜視的高功率紅外LED。
