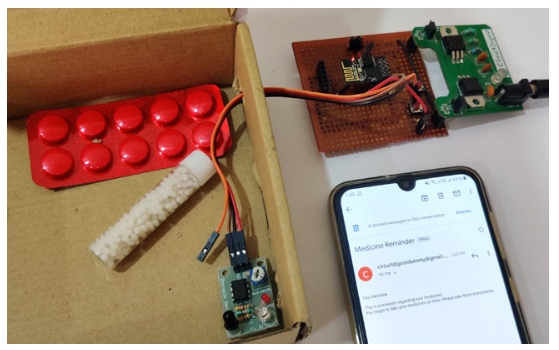

在我們忙碌忙碌的生活中，我們有時會忘記按時吃藥。在醫院里，醫生很難提醒每個病人按時服藥。對于這個問題的完美解決方案應該是一個自動提醒警報系統，它將通過發送電子郵件/短信或觸發一些警報來提醒患者。在本教程中，我們將使用ESP8266-01板構建一個物聯網藥物提醒項目，該項目將從互聯網(NTP服務器)獲取時間，并發送電子郵件作為提醒，根據用藥時間表服藥。

組件的要求

?ESP8266-01

?紅外傳感器

?3.3 V電源

?按鈕

?FTDI Board

?焊絲

?跳線

線路圖

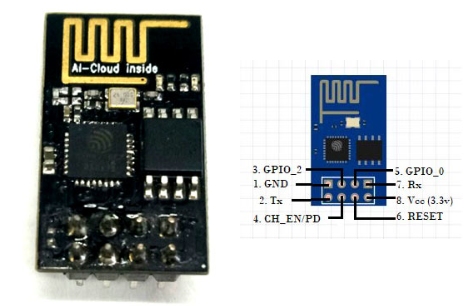

ESP8266-01 wifi模塊

ESP8266-01是一種Wi-Fi模塊，具有由喜訊通制造的板載微控制器。該模塊幫助微控制器通過UART通信使用AT命令連接到Wi-Fi網絡。pressif Systems有一系列從ESP-01到ESP-12的Wi-Fi模塊，但ESP-01的成本非常低，在市場上很容易買到。它有8個引腳-兩個UART引腳(RX和TX)，兩個GPIO引腳，一個Reset和一個CH_PD以及兩個3.3 V和接地。

編程ESP-01:

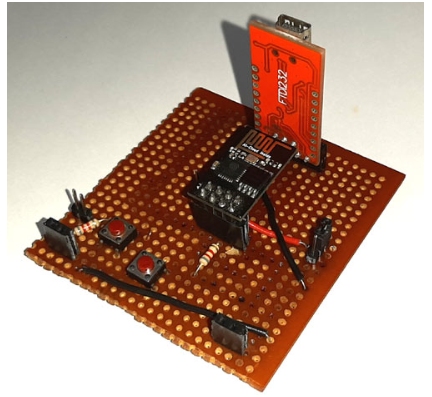

ESP8266-01可以通過多種方式編程，但在本項目中，我們將使用FTDI串行適配器模塊對其進行編程。您也可以使用USB到TTL轉換器來編程。ESP8266不是面包板友好的，所以在這里我已經按照上面的電路圖焊接了一個穿孔板上的所有組件。該板可用于未來項目中ESP8266的編程。查看有關如何使用FTDI模塊對ESP-01進行編程的詳細教程。

這里一個帶有上拉電阻的復位按鈕用于復位Wi-Fi模塊，一個跳線開關用于在可編程模式下切換模塊。在編程模式下，借助跳線帽將GPIO0引腳(Flash引腳)接地，打開后可作為GPIO引腳使用。

NTP (Network Time Protocol)協議

NTP是非常古老的網絡互聯網協議(IP)，用于同步系統和數據網絡之間的時間。同步計算機時鐘時間與極端精度NTP使用協調世界時，在較小的網絡上提供更高的精度-在局域網中下降到一毫秒。NTP以UTC作為時間基準，在Internet上提供準確、同步的時間。

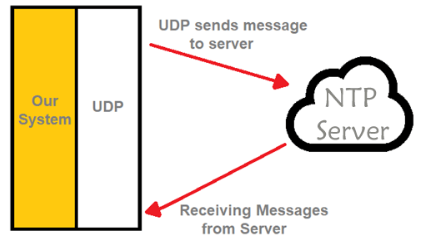

NTP工作于客戶端-服務器模式，其中NTP是服務器，請求設備(如ESP8266-01)充當客戶端?？蛻舳讼騈TP服務器發送請求，NTP服務器返回包含時間戳和時區相關信息的數據包。

紅外傳感器

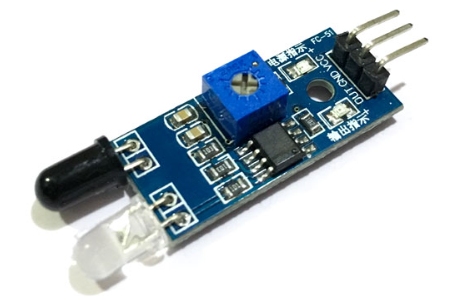

紅外傳感器是一種通過感應物體反射的紅外輻射來探測物體的電子設備。它主要由一個發射紅外LED和一個接收光電二極管組成。它可以探測波長從700nm到1mm的紅外輻射。當一個特定的正電壓施加在發射LED上時，它就會發射紅外線。如果這些光線落在某個物體上，那么該物體就會將接收到的紅外線反射回去。接收器二極管在其兩端產生電壓，該電壓取決于物體反射的光的強度。通常紅外接收LED較暗(黑色)，而發射器是透明的顏色。本項目將在藥箱內放置一個紅外傳感器，用于檢測藥箱的開合。

配置SMTP2GO發送郵件提醒

SMTP(簡單郵件傳輸協議)是一個用于自動發送和接收來自遠程位置的大量電子郵件的平臺。由于其快速可靠的服務，開發者和營銷人員主要使用它來節省他們的時間，以一種安全的方式發送電子郵件。它的服務器和數據中心遍布世界各地，這有助于它選擇最近的服務器，從而在發送和接收電子郵件時提供最快的連接。它可以用于物聯網項目，在發生特定任務時自動發送電子郵件。在這個項目中，當火焰?zhèn)鞲衅鳈z測到火災時，我們將使用SMTP2GO發送電子郵件警報。

設置SMTP2Go：

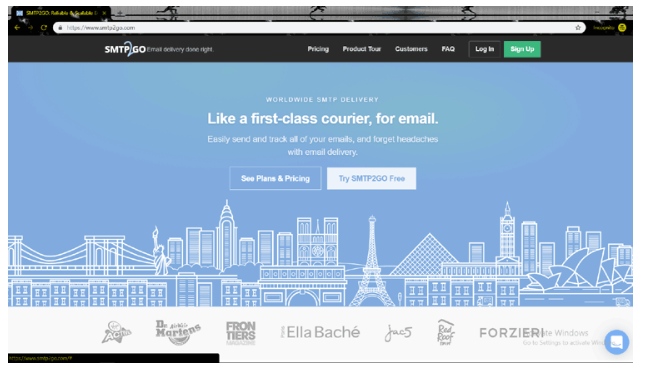

登錄，點擊Try SMTP2GO Free。

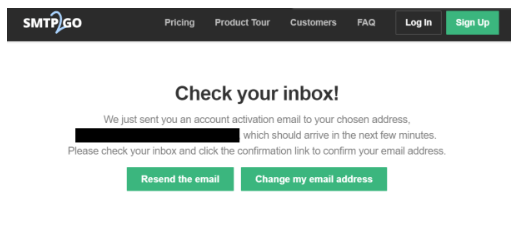

填寫您的姓名，電子郵件id和密碼的詳細信息，并點擊提交。然后，它將重定向到一個頁面，要求您激活SMTP2GO。

轉到您的郵箱，點擊SMTP2GO收到的郵件。點擊激活帳戶。

現在輸入用戶名，即您的電子郵件id和密碼。您的用戶名將打開一個新頁面。將這些用戶名和密碼保存在記事本文件中，這將在稍后的Arduino IDE代碼中用到?，F(xiàn)在點擊設置，然后點擊用戶。將打開一個包含您的用戶名和SMTP服務器詳細信息的新頁面。保存SMTP服務器和SMTP端口，因為這些將在Arduino代碼中用于與SMTP服務器連接。

編碼為Base64值

在將用戶名和密碼發送到SMTPTOGO服務器之前，我們需要將它們編碼為Base64。

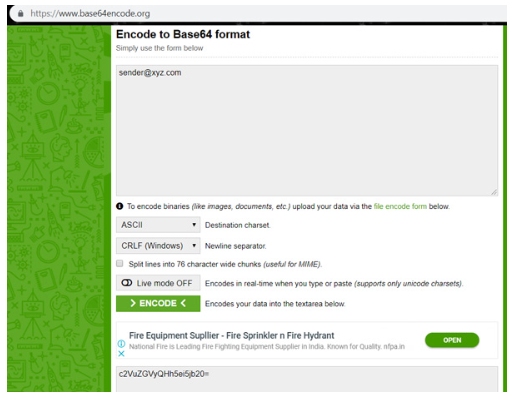

這里只需輸入要編碼為base64的用戶名和密碼，然后單擊encode以生成編碼值。復制并保存已編碼的值。

例如，如果您的用戶名是，那么在給定的文本區域輸入此用戶名，然后單擊“編碼”。編碼后的base64值為“cGFzc3dvcmQ=”。對于密碼也同樣如此。

我們之前在恐慌報警系統和物聯網火災報警系統中使用了SMTP2GO服務。

物聯網醫藥提醒報警器的工作原理

此藥物提醒項目的連接已經顯示在上面的電路圖中。這里FTDI的RX引腳連接到ESP-01的TX引腳，F(xiàn)TDI的TX引腳連接到ESP-01的RX引腳。由于我們從FTDI獲得的輸出電壓約為4伏，因此它不能用于為ESP-01供電，因為它會損壞ESP。因此我們將使用面包板電源的3.3 v直流電源，該電源從適配器輸入電源，并提供5伏和3.3伏的雙輸出。這個面包板電源模塊是按照CircuitDigest上的本教程創建的。

確保FTDI和ESP-01的接地與電源模塊接地相連。ESP-01的GPIO 2引腳與IR Sensor的數據引腳連接，放置在藥箱內部，用于檢測藥箱的開合。

現在復制教程末尾給出的完整代碼并粘貼到Arduino IDE中。將Wi-Fi憑證替換為您的SSID和密碼。將“SMTP2GO”的用戶名和密碼修改為Base 64。將flash引腳的GPIO0接地進行編程模式，并通過USB口將FTDI與PC連接。點擊上傳，按重置按鈕2-3次。上傳代碼成功后，斷開GPIO0引腳與地的連接，按下Reset按鈕一次，打開串口監視器查看狀態信息。

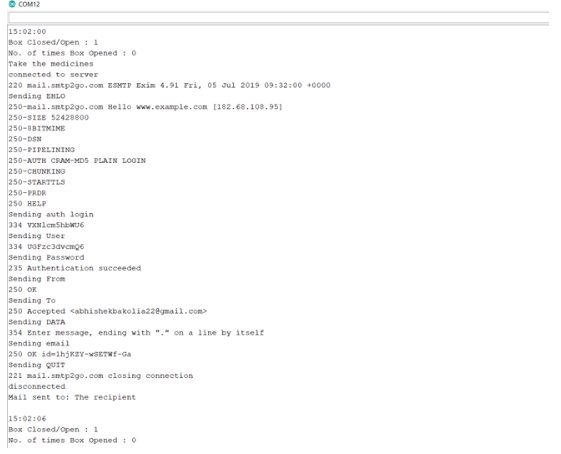

串行監視器會顯示時間，No。打開藥盒服藥的次數和藥盒狀態(關閉/打開)。假設服藥時間是下午12點，如果你在12點之前已經服藥，那么在12點它會顯示“已經服藥”的信息。如果您在中午12點之前沒有服藥，那么系統將正常工作，如紅外傳感器將檢測盒子是否未打開，ESP-01將發送有關使用SMTP2GO提醒服藥的郵件。您還將在串行監視器中獲得發送郵件的確認，如下所示。

這是藥物提醒系統發送的郵件樣本，可以有相應的更改。

代碼的解釋

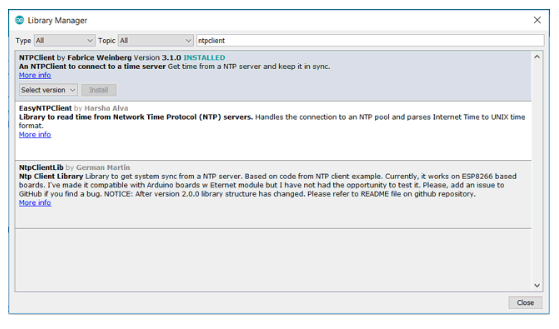

首先，我們必須下載并安裝NTP庫到ESP8266。NTP Client有很多可用的庫。您可以從Arduino IDE安裝它們中的任何一個。在本教程中，我安裝了Taranais的NTPClient庫，因為它易于使用，并且具有從NTP服務器獲取日期和時間的功能。ESP8266 NodeMCU可以使用Arduino IDE輕松編程。

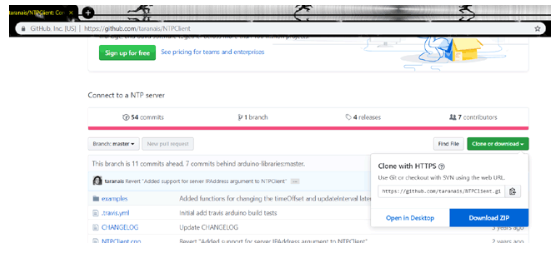

要安裝NTP庫，首先使用上面的鏈接下載庫，然后使用Arduino IDE安裝。要安裝它，請轉到Sketch > Include Library > Add . Zip Library，然后通過轉到下載Zip文件夾的位置打開Zip文件夾并重新啟動Arduino IDE。

NTPClient庫附帶了示例。打開Arduino IDE和Goto示例> NTPClient > Advanced。這個草圖中給出的代碼在串行監視器上顯示來自NTP服務器的時間。

在這里我們解釋了完整的程序，以了解項目的工作原理。

首先包括所有必要的庫

要請求日期和時間，我們必須初始化時間客戶端與NTP服務器的地址。為了更好的準確性，選擇NTP服務器的地址更接近您的地理區域。這里我們使用“pool.ntp.org”，提供來自世界各地的服務器。如果您希望從亞洲選擇服務器，您可以使用“asia.pool.ntp.org”。timeClient還以毫秒為單位獲取時區的UTC時間偏移量。例如，印度的UTC偏移量是+5:30，所以將這個偏移量轉換為毫秒，等于5*60*60+30*60 = 19800。

連接Wi-Fi：

在循環函數中，時間每次都會更新。變量“obs”存儲來自紅外傳感器的數字值，“tt”存儲時間。創建一個計數器“cnt”，它將計算在該時間之前打開盒子的次數。

下面的代碼檢查是否在服藥前打開盒子。計數器“cnt”隨著盒子的打開而增加。

如果計數器“cnt”為0，則表示在發送郵件的時間之前盒子沒有打開，如果有人在時間之前打開盒子，那么它只是在串行監視器上顯示“藥物已服用”的信息。

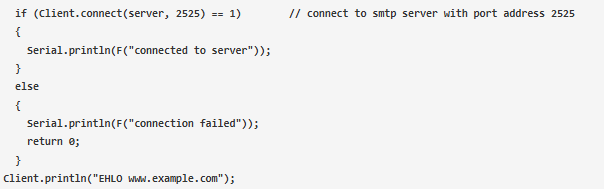

Client.connect()函數，使用SMTP服務器和SMTP端口連接到SMTP服務器。如果連接建立成功并使用EHLO命令確認服務器，則給出“1”。

將編碼的用戶名和密碼發送到服務器。我們粘貼到記事本中的SMTP2GO的用戶名和密碼被編碼為base64值。編碼為base64值的過程如上所示。

認證成功后，完整的電子郵件將由“To”、“From”、“Subject”、“Body”等字段組成。

發送完數據后，發送QUIT命令完成郵件。

這就是使用ESP-01模塊輕松制作物聯網醫療報警系統的方法。
