全球變暖導致了不可預測的氣候;世界各地的研究人員正在使用氣象站來觀察記錄和分析天氣模式，以研究氣候變化并提供天氣預報。這些氣象站通常包括幾個傳感器來測量環境參數和一個監測或記錄系統來分析這些參數。在本教程中，我們將學習如何建立一個基于無線物聯網的氣象站，可以測量關鍵的環境參數，如溫度，濕度和壓力。此外，由于我們的氣象站啟用了物聯網，我們可以將這些參數發送到ThingSpeak頻道(物聯網云)，在那里我們可以遠程存儲、分析和訪問數據。我們之前也用樹莓派建立了一個類似的氣象站，它與這個項目非常相似。

我們將使用Arduino板以及DHT11傳感器，BMP180傳感器和ESP8266 wifi模塊。DHT11傳感器檢測溫度和濕度，BMP180傳感器計算壓力，ESP8266用于互聯網連接。在我們之前的項目中，我們已經學會了用Arduino使用DHT11傳感器來監測溫度和濕度，在這個項目中，我們將添加另一個傳感器(BMP180)來使用Arduino制作一個完整的氣象站。將這些數據發送到ThingSpeak可以從世界任何地方進行實時監控，我們也可以查看記錄數據，這些數據將存儲在他們的網站上，甚至可以隨著時間的推移繪制圖表來分析它。

組件的要求

?Arduino Uno

?ESP8266 wifi屏蔽

?DHT11傳感器

?BMP180傳感器

?電路試驗板

?跳線

線路圖

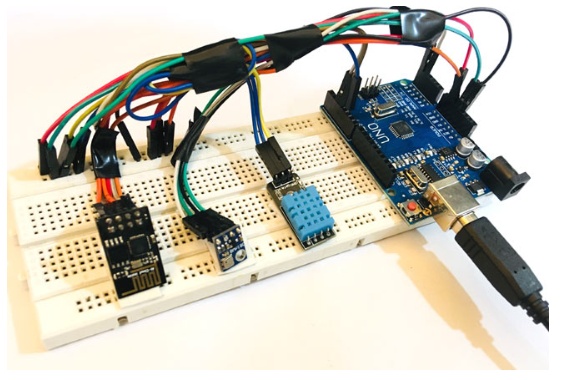

基于Arduino的物聯網氣象站的完整電路如下所示。

DHT11傳感器由Arduino的5V引腳供電，其數據引腳連接到引腳5進行單線通信。BMP180傳感器由Arduino的3.3V引腳供電，其數據引腳SCL (Serial Clock)和SDA (Serial data)分別連接到Arduino的A4和A5引腳進行I2C通信。

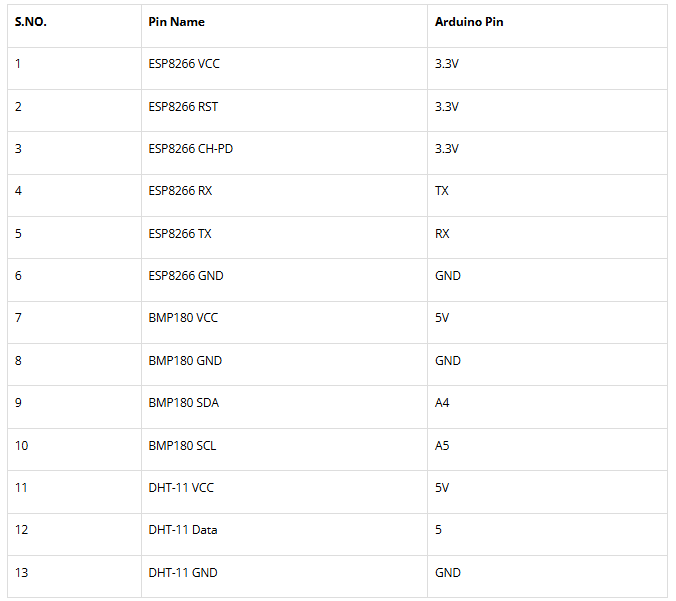

ESP8266模塊也由Arduino的3.3V引腳供電，其Tx和Rx引腳連接到Arduino的數字引腳2和3進行串行通信。您可以使用下表作為建立連接的參考。

建立你的ThingSpeak頻道

ThingSpeak是一個開放的數據平臺，它允許你在云中聚合、可視化和分析實時數據。你可以使用ThingSpeak控制你的設備，你可以從你的設備向ThingSpeak發送數據，甚至你可以創建實時數據的即時可視化，并使用Twitter和Twilio等網絡服務發送警報。ThingSpeak集成了數值計算軟件MATLAB的支持。MATLAB允許ThingSpeak用戶編寫和執行MATLAB代碼來執行預處理，可視化和分析。ThingSpeak至少需要15秒來更新你的讀數。我們還用ThingSpeak做了其他有趣的項目，比如：

?NodeMCU溫濕度監控

?ESP32溫濕度監測

?向ThingSpeak發送數據可以使用樹莓派

步驟1:ThingSpeak帳戶設置

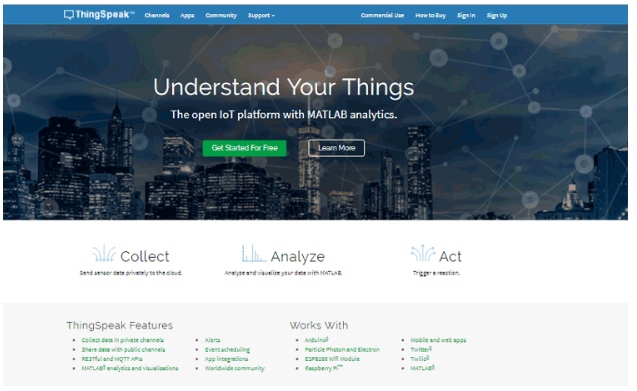

要在ThingSpeak上創建一個頻道，首先，你需要注冊ThingSpeak。如果你已經有了ThingSpeak的賬戶，用你的id和密碼登錄。

如果你沒有賬戶，點擊“唱歌”，如果你已經有了賬戶，點擊“登錄”。點擊注冊后，填寫您的詳細信息。

在此之后，驗證您的電子郵件id并單擊continue。

步驟2：為你的數據創建一個通道

一旦您登錄后，您的帳戶驗證，創建一個新的通道，點擊“新通道”按鈕。

點擊“新通道”后，輸入您想要上傳的數據的名稱和描述。

在字段1中輸入數據名稱“濕度”，在字段2中輸入“溫度”，在字段3中輸入“壓力”。如果您想使用更多的字段，您可以選中字段選項旁邊的框，并輸入數據的名稱和描述。

在此之后，單擊保存通道按鈕保存您的詳細信息。

步驟3:API密鑰

為了向ThingSpeak發送數據，我們需要一個唯一的API密鑰，我們將在后面的代碼中使用它來將傳感器數據上傳到ThingSpeak網站。

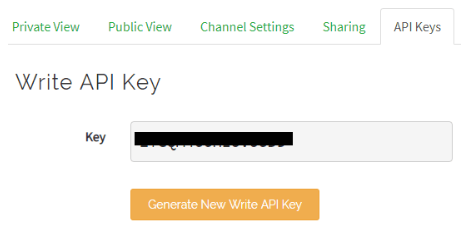

點擊“API密鑰”按鈕，獲取您上傳傳感器數據的唯一API密鑰。

現在復制你的“寫API密鑰”。我們將在代碼中使用這個API鍵。

代碼的解釋

編程部分在執行項目中的所有操作中起著非常重要的作用。像往常一樣，完整的代碼在最后給出。通過包含所有必需的庫和定義所有變量來啟動代碼。

在此之后，輸入Wi-Fi名稱，Wi-Fi路由器的密碼，然后輸入從ThingSpeak頻道復制的API密鑰。

在void setup()函數中，連接Wi-Fi并啟動BMP180和DHT11傳感器。

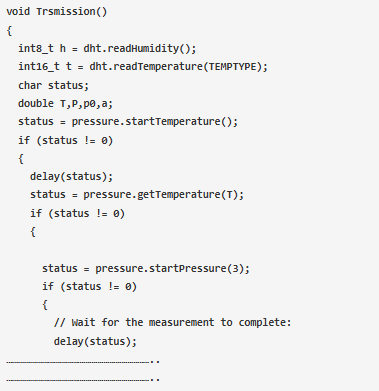

使用void Transmission()函數，我們使用BMP180和DHT11傳感器計算溫度、濕度和壓力。

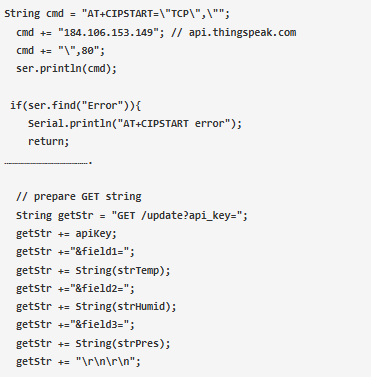

這些命令用于連接ThingSpeak服務器，然后打印不同字段的溫度、濕度和壓力值。

運行物聯網Arduino氣象站

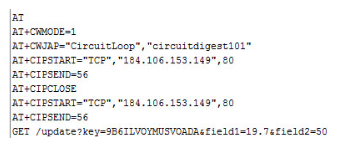

現在將Arduino與筆記本電腦連接，正確選擇主板和端口，然后單擊Upload按鈕。上傳代碼后，打開串口監視器。設置串口顯示器的波特率為9600。您將在串行監視器上看到您的Wi-Fi Id，密碼以及溫度，濕度和壓力值。

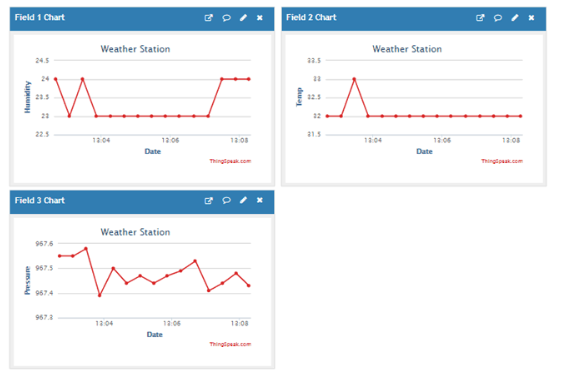

現在導航到ThingSpeak頻道并檢查你的頻道，你會看到溫度、濕度和壓力值，如下圖所示。

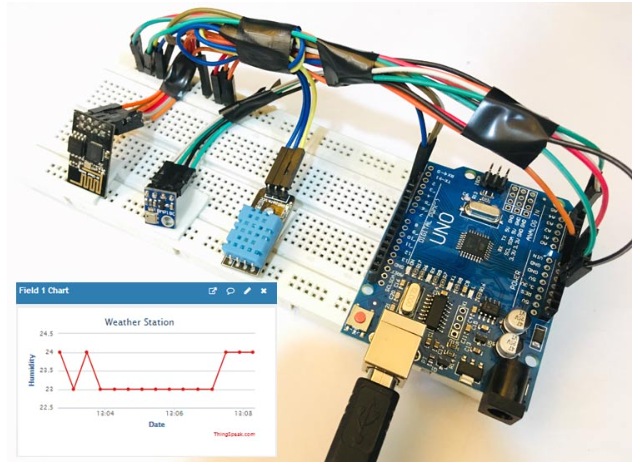

這就是你如何建立Arduino氣象站的溫度，濕度和壓力可以通過互聯網從世界任何地方監控。
