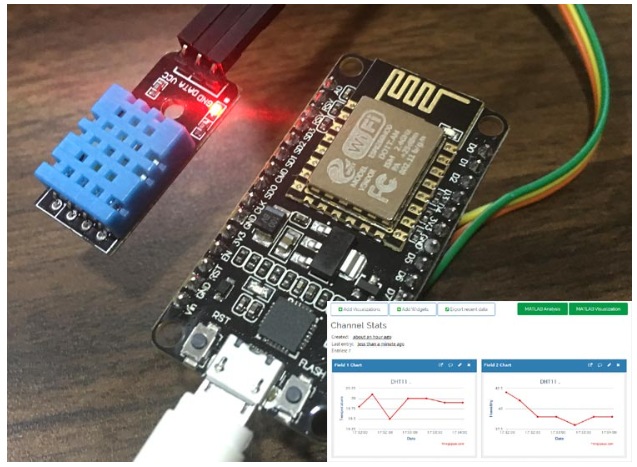

ESP8266 Wi-Fi收發器是基于物聯網應用中最流行的Wi-Fi模塊之一。在這個DIY項目中，我們將使用它來連接ThingSpeak物聯網云平臺。

在這個項目中，我們將使用DHT11將溫濕度傳感器數據發送到Thingspeak。通過這種方法，我們可以使用ThingSpeak物聯網服務器通過互聯網監控DHT11傳感器的溫度和濕度數據，我們可以在ThingSpeak儀表板上查看記錄的數據和圖表。NodeMCU從DHT11讀取當前的溫度和濕度，并將其發送到ThingSpeak服務器，以便從世界任何地方進行實時監控。我們之前使用ThingSpeak與樹莓派和ESP32在云上上傳數據。

ThingSpeak是一個在線監控?cái)?shù)據的數據平臺，目標是用于物聯網應用。在Thingspeak頻道中，你可以根據自己的選擇將數據設置為私有或公共。ThingSpeak至少需要15秒來更新你的讀數。它是構建物聯網項目的一個偉大且非常易于使用的平臺。

組件的要求

?NodeMCU

?DHT11溫濕度傳感器

?跳線

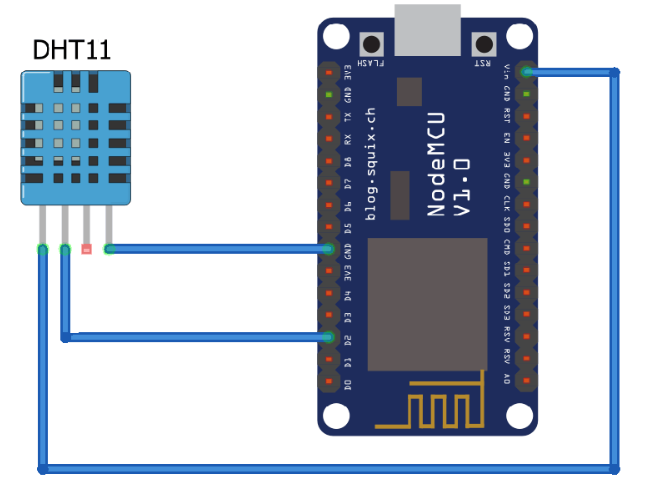

線路圖

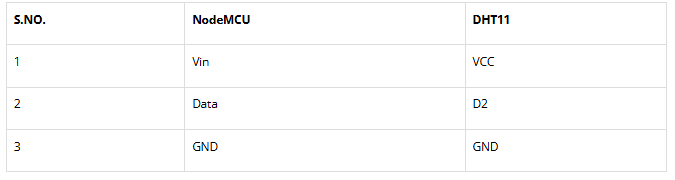

上面的電路圖顯示了ESP8266和DHT11的連接。按照下表建議的連接方式：

步驟1:ThingSpeak設置溫度和濕度監測

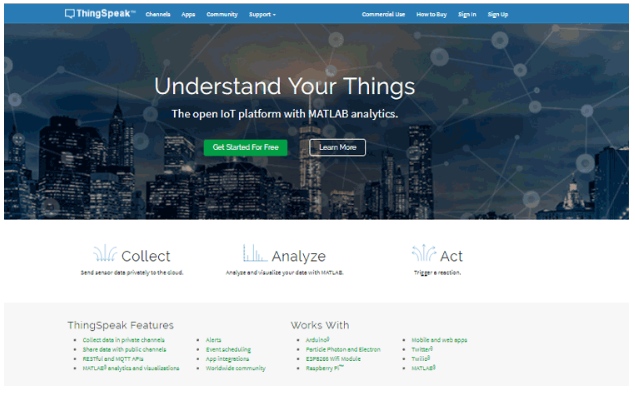

要在ThingSpeak上創建你的頻道，你首先需要注冊ThingSpeak。如果你已經有了ThingSpeak的賬戶，只需使用你的id和密碼登錄即可。

如果你沒有賬戶，點擊注冊，如果你已經有了賬戶，點擊登錄。

點擊注冊后，填寫您的詳細信息。

在此之后，驗證您的電子郵件id并單擊continue。

步驟2：為你的數據創建一個通道

一旦您在驗證帳戶后登錄，點擊“新頻道”按鈕創建一個新頻道

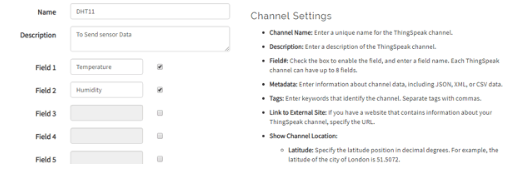

點擊“新通道”后，輸入您想要上傳的數據的名稱和描述。例如，我發送的是DHT11傳感器數據(溫度和濕度)，所以我將其命名為“DHT11”。

在字段1中輸入數據的名稱“溫度”，在字段2中輸入“濕度”。如果要使用多個字段，可以選中“字段”選項旁邊的框，并輸入數據的名稱和描述。

在此之后，單擊保存通道按鈕保存您的詳細信息。

步驟3:API密鑰

為了向ThingSpeak發送數據，我們需要一個唯一的API密鑰，我們將在后面的代碼中使用它來上傳溫度和濕度到ThingSpeak網站。

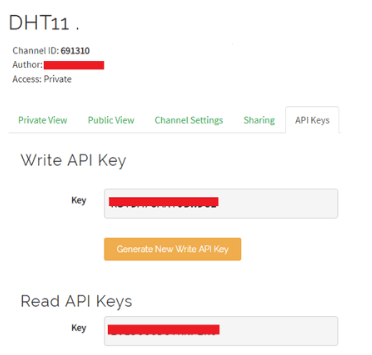

點擊“API密鑰”按鈕獲取上傳DHT11傳感器數據的唯一API密鑰。

現在復制你的“寫API密鑰”。我們將在代碼中使用這個API鍵。

用Arduino IDE編程N(yùn)odeMCU

要使用Arduino IDE編程N(yùn)odeMCU，請進入File - > preferences - >Settings。

在“附加板管理器URL”字段中輸入，然后單擊“確定”。

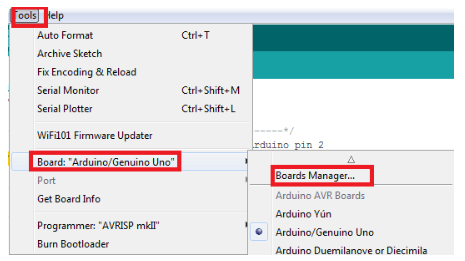

現在轉到Tools > Board > Boards Manager。

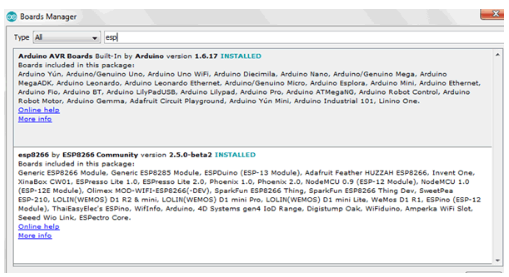

在Boards Manager窗口中，在搜索框中輸入esp， esp8266將在下面列出?，F(xiàn)在選擇最新版本的電路板并單擊install。

安裝完成后，進入“工具>單板> NodeMCU 1.0(ESP-12E模塊)”。現在您可以使用Arduino IDE對NodeMCU進行編程。

編程ESP8266上傳數據到ThingSpeak

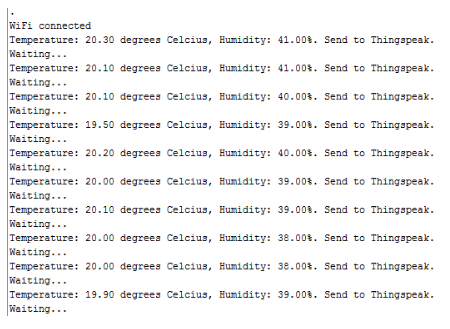

在本教程的末尾給出了完整的代碼。上傳至ESP8266 NodeMCU。如果你成功地上傳了你的程序，串口監視器將看起來像這樣：

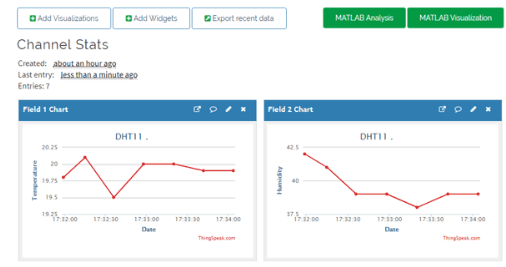

之后，導航到你的Thingspeak頁面，在Thingspeak中打開你的頻道，輸出將如下所示。

本文編譯自iotdesignpro
