Blynk應用程序是一個易于使用的基于Android和IOS的應用程序，有助于控制Arduino，樹莓派和其他物聯網的目的。Blynk應用程序是一個數字儀表盤，你可以通過簡單的拖放小部件來為你的項目建立一個圖形界面。Blynk應用最好的部分是，它不局限于某些特定的棋盤或平臺。

在這里，我們還將使用Blynk應用程序和樹莓派3從任何地方遠程控制家用AC電器。所以通過使用Blynk App，我們可以用智能手機控制家用電器。

現在，為了在Blynk應用程序中設計儀表盤來控制家電，請從鏈接下載應用程序。如果您對這些都是新手，請按照我們之前的文章學習如何在Raspberry pi上使用blynk。

組件的要求

?樹莓派3

?繼電器

?燈

?電線

?Blynk應用

繼電器

繼電器是一種機電開關，當我們必須用一個信號控制多個電路時使用。因此，通過使用繼電器，我們可以用電開/關電路。繼電器中有三個觸點引腳，其功能如下所述：

常開(NO) -常開用于在繼電器接通時與電路接觸。當繼電器不工作時，它斷開電路。

常閉(NC) -常閉用于在繼電器接通時斷開與電路的接觸。當繼電器斷開時，它連接電路。

Common (COM) - COM用于用一個公共終端控制常開和常閉。

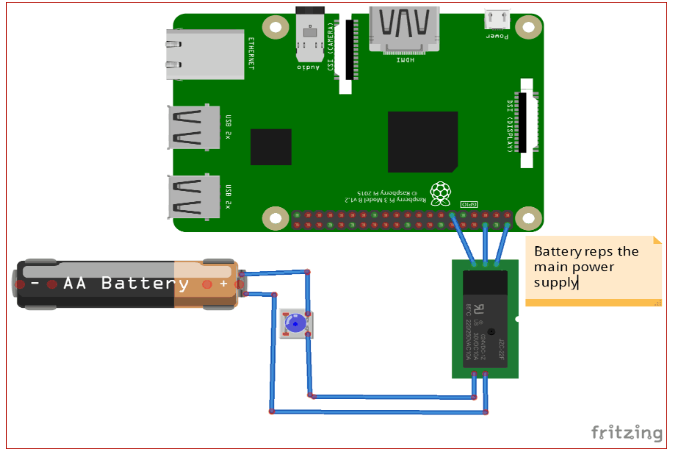

線路圖

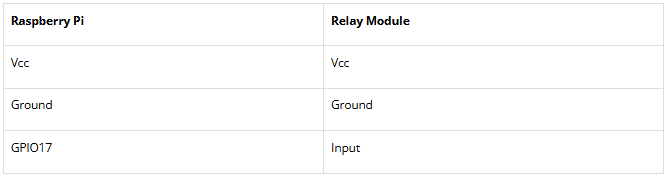

現在要將中繼模塊與樹莓派連接，請遵循以下連接細節

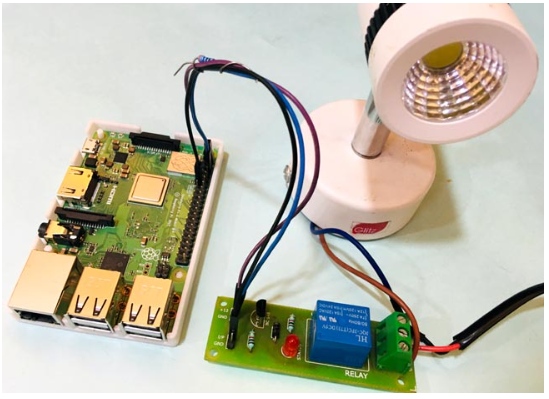

按照上述連接細節進行連接后，硬件將如下圖所示：

步驟1：樹莓派的Blynk應用程序設置

在你的智能手機上從Google play商店或IOS應用商店下載Blynk應用程序并創建一個帳戶。

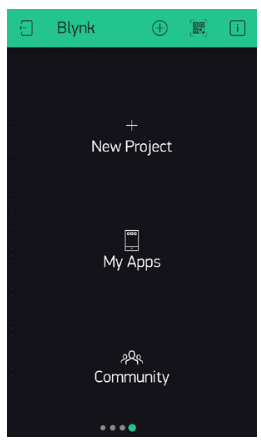

現在，單擊“New Project”以創建一個帶有項目標題的新項目，并從列表中選擇您的設備(Raspberry Pi 3)。

選擇連接類型(Wi-Fi、藍牙…)

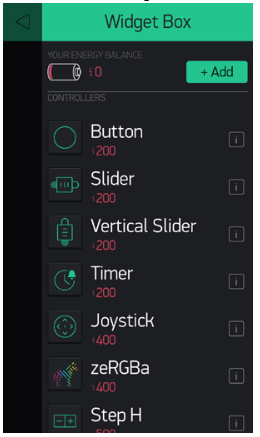

要向控制面板添加小部件，請單擊右上角的“Plus圖標”。

從列表中選擇Button小部件，然后雙擊編輯它。

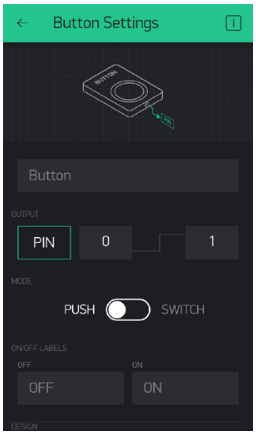

命名按鈕及其ON/OFF標簽。另外，在輸出部分設置引腳編號。

因此，我們成功地設計了Blynk App上使用Pi控制家電的儀表盤。你也可以按照以前的文章使用Blynk應用程序和Pi控制LED。

步驟2：樹莓派安裝與Blynk應用程序

打開終端窗口，使用下面的命令更新Pi：

使用以下命令安裝GIT：

現在，使用下面的命令安裝Wiring Pi：

安裝完Wiring Pi后，下載Blynk庫：

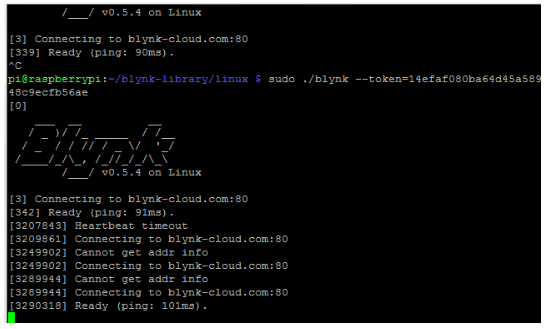

現在，使用您的“授權令牌”使用以下命令將樹莓派與blynk應用程序連接起來：

因此，您已經成功地將樹莓派與Blynk項目連接起來。

步驟3：運行Blynk家電控制應用程序

要運行您的項目，請單擊右上角的“播放按鈕”?，F(xiàn)在，使用Blynk應用程序中的“按鈕”來控制連接的家用電器與您的項目。

本文編譯自iotdesignpro
