年輕的工程師在實驗室里學到的一個簡單而有趣的連接圖是樓梯照明的設置。也許我們大多數人可能已經使用過它，而不太關注它是如何工作的。就這一點而言，家里或任何其他地方的樓梯照明通常是用一種叫做雙向開關的東西來完成的。

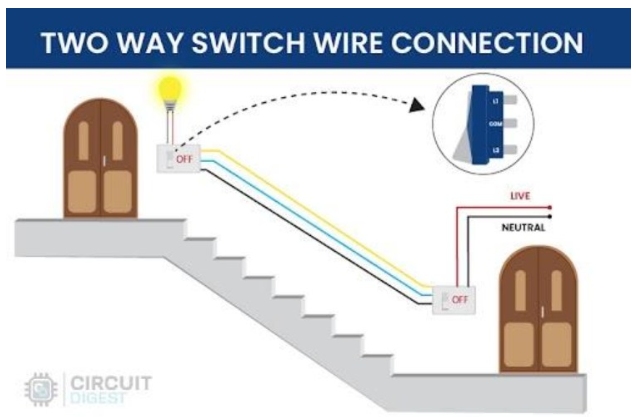

現在，市場上有許多不同類型的交換機，其中有少數可以直接用于雙向連接，而無需任何特殊的布線連接。但在本教程中，我們將向您展示如何使用普通家用開關進行雙向開關接線。雙向開關連接意味著你可以控制電氣設備，比如燈泡，兩個開關放在不同的位置，通常用于樓梯。

雙向開關可以從任何一個開關獨立操作，這意味著無論另一個開關的位置(開/關)，你都可以用另一個開關控制燈。進行雙向開關連接有兩種方法：一種是2線控制，另一種是3線控制。我們已經在下面解釋了這兩種方法，這兩種方法都在本文末尾給出的視頻中進行了演示。

雙向開關?

我們用的是雙向開關這個詞。有些人可能知道，有些人可能不知道。讓我們簡單地看一下。

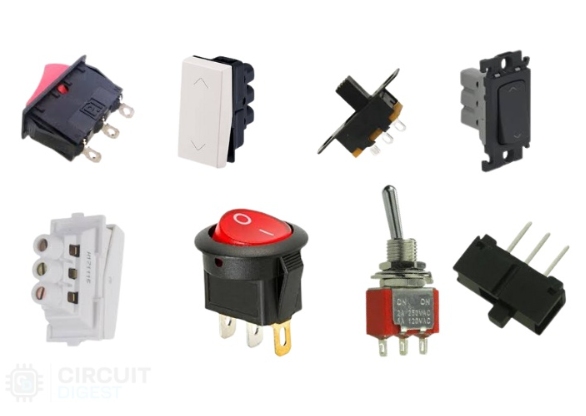

因此，從技術上講，雙向開關被稱為單極雙通(SPDT)開關。下面你可以看到一些在市場上可用的類型。

一些用于DIY項目，一些用于電氣。以下概念適用于所有類型的應用，從小型DIY項目到復雜的電線工程。

雙向開關連接實驗所需元件

?2路開關x 2

?燈泡x 1

?交流電源× 1

?連接電線

在雙線配置中連接雙向交換機

這是制造雙向開關連接的第一種方法，這是舊的方法。如果你要安裝一個新的，然后去三線控制方法。

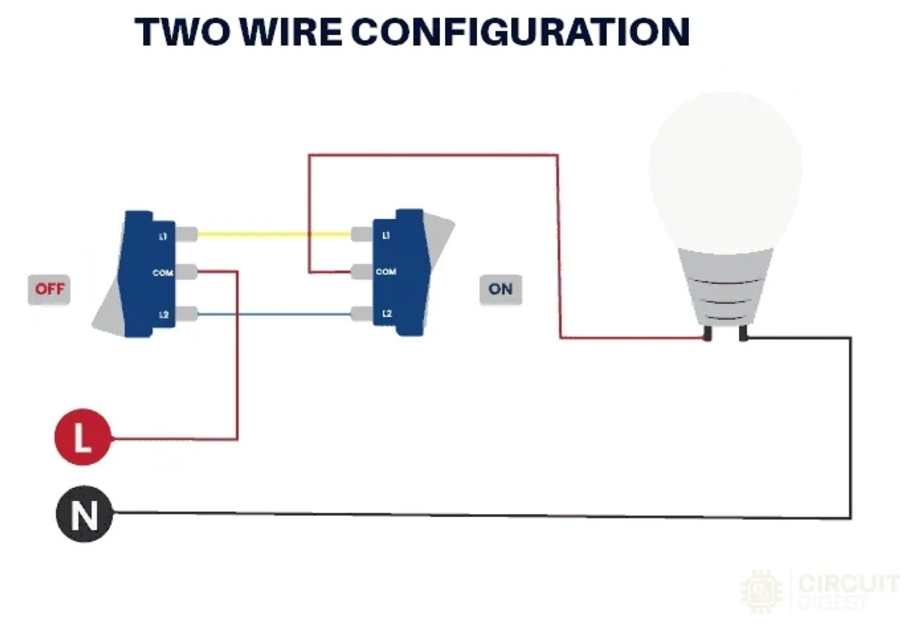

正如您在下面的雙向開關圖中看到的，您會發現相位/帶電與第一個雙向開關的公共連接。第一個開關的PIN1和PIN2分別與第二個開關的PIN1和PIN2連接。燈泡的一端與第二開關的公共端子連接，燈泡的另一端與交流電源的中性線連接。

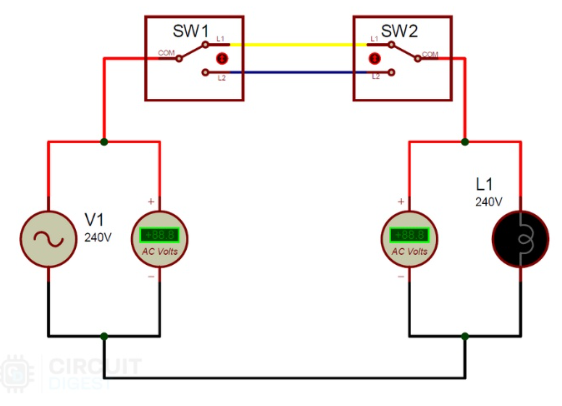

注：在2線制控制方式中，當開關處于相反狀態時，燈處于OFF狀態，如下電路所示：

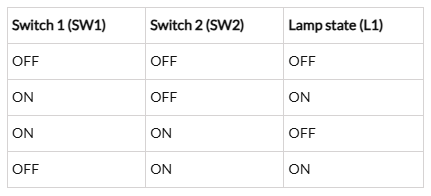

在ON條件下獲得Output的條件與下表的出也門真值表相同：

三線制配置中連接雙向交換機

這是制作雙向開關連接的新方法，它與雙線控制方法略有不同。這種方法比雙線控制系統效率高，是目前常用的控制方法。

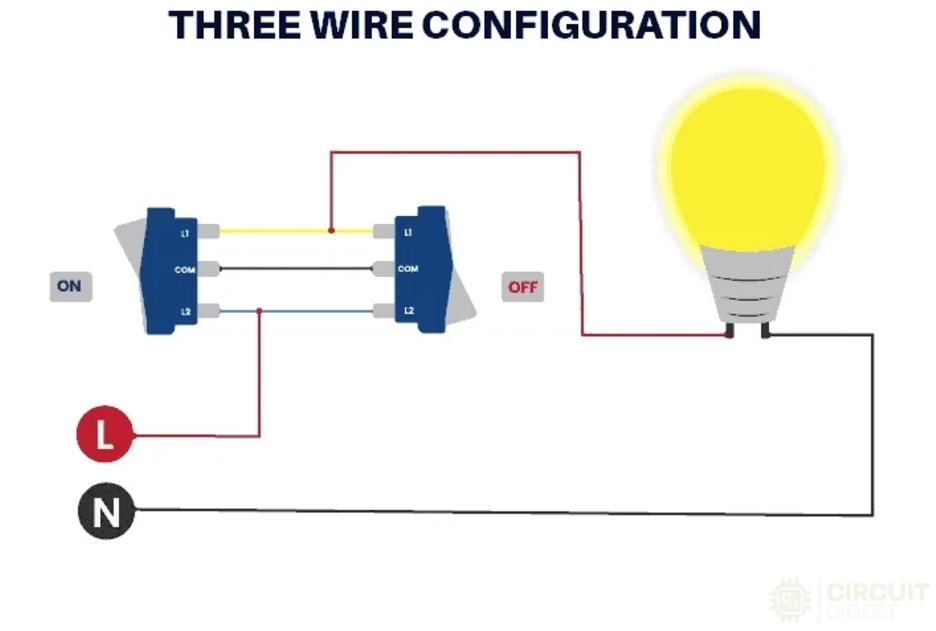

從下面的雙向開關電路原理圖中可以看出，兩個開關的公共部分都短路了。兩個開關的PIN1與相線或火線連接，兩個開關的PIN2與燈的一端連接。燈的另一端連接交流電源的中性線。

注：在三線制控制方式中，當開關處于同一狀態時，燈處于OFF狀態，如下電路所示：

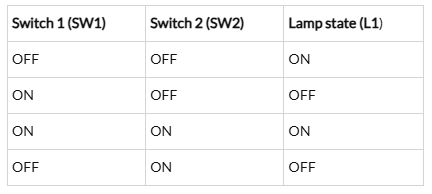

在ON條件下獲得Output的條件與下表給出的出或門真值表相同：

這些配置的優缺點

優點:

允許從兩個不同的區域控制任何電器，而不管它們之間的距離。適用于樓梯，大房間和臥室等場所，從多點控制是有益的。減少了穿過黑暗區域打開或關閉燈的需要，提高了安全性。

缺點:

-增加布線：需要大量的布線，這可能更加復雜和昂貴的安裝。由于額外的接線和開關點，診斷和修復問題可能更具挑戰性。

雙向開關的應用：

?樓梯：用于控制樓梯頂部和底部的燈光。

?安全/電路保護設備的錯誤跳閘：有助于復位不同位置的跳閘電路。

?有多個入口/出口門的大房間：允許方便地控制不同入口的照明或其他設備。

?控制交流電器(如風扇或燈)：可以從兩個地方控制，如房間的入口和出口點。

?臥室：用于控制床附近或進入房間時的燈光或風扇，提供方便和靈活性。

本文編譯自circuitdigest
