許多模擬電子電路需要雙電源軌來實現適當?shù)钠胶膺\(yùn)行，其中一個是運算放大器電路。在A/D轉換器、運算放大器和比較器等數字系統中也需要負電源電壓。在之前的教程中，我們構建了+12V和-12V雙電源電路以及+5V和-5V雙電源電路，但這些電路的輸出是固定的，因此，在本教程中，我們將設計一個可變的雙直流電源電路，可以提供從14V到-14V的可變輸出電壓。電壓轉換任務分為四個步驟，分別是變壓器操作、整流、平滑和調節。

構建可變雙電源電路所需組件

執行此項目需要以下組件：

可變雙電源電路圖

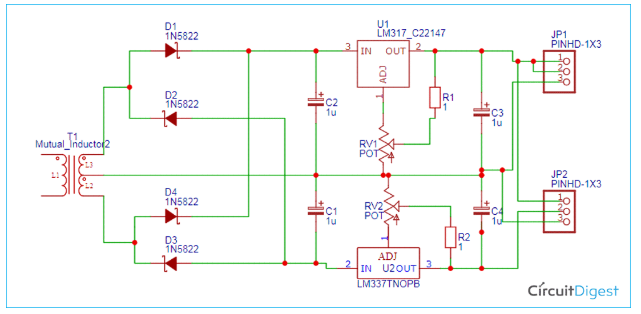

構建可變負電壓調節器的完整原理圖如下所示。該電路由變壓器、整流電路、平滑電容器和電壓調節器組成。

該電路可分為四個部分。首先是變壓器操作-這里我們將首先使用降壓(220v/12v)中心抽頭變壓器將220v交流電轉換為12v交流電。第二部分是整流——變壓器的輸出被送到整流電路。這個電路把12伏交流電轉換成12伏直流電。第三部分是平滑——整流電路的輸出具有脈動性質，用于將其轉換為純直流;我們?cè)谪?fù)載上安裝了一個電容器。它也被稱為過濾。最后一部分是調節-最后，電容器的輸出被發送到穩壓ic LM317T和LM337T，它們將提供所需的輸出電壓。下面將對這四個部分進行說明：

1. 變壓器操作:

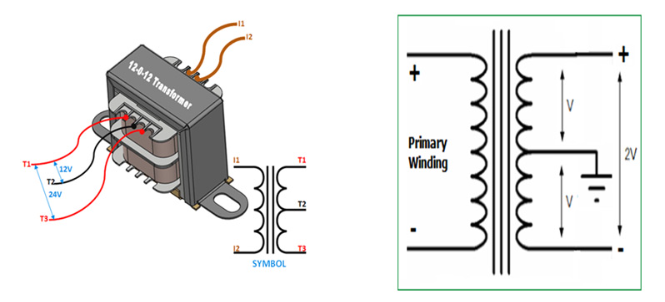

第一步是使用降壓變壓器將220v交流電轉換成12v交流電。中心抽頭變壓器一次繞組接家用電源(230v AC, 50Hz)，輸出從中心抽頭變壓器二次繞組取。中心抽頭變壓器也稱為三相三線變壓器。它用于將電壓從220v交流降壓到12v交流。從下圖中我們可以看到，兩個外繞組(T1和T3)之間的電壓差是中間(T2)和外繞組(T1或T3)之間電壓差的兩倍。T1和T2之間的電壓是180度相異的。

2. 整改:

在這一步中，我們將使用全橋整流器將交流轉換為直流。整流電路將交流電源轉換成直流電源。這個電路是在二極管的幫助下制成的。我們使用功率二極管(1N5822 CY)制作整流電路。使用這種特殊的二極管是出于安全和靈活的目的。如果我們使用低安培額定值的二極管，那么它可能會因電流激增而損壞。

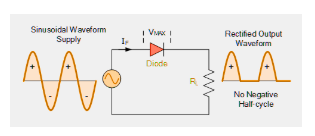

功率二極管可以單獨使用，也可以連接在一起，形成各種整流電路，如全波、半波整流電路。在下圖中，功率二極管表現得像一個半波整流器。

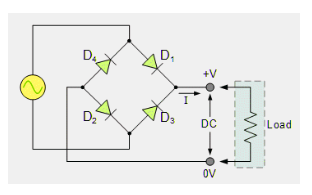

我們可以用兩種整流電路把交流電轉換成直流電。一種是半波整流電路，另一種是全波整流電路。在半波整流電路中，輸出電壓變成輸入電壓的一半，我們可以用兩個二極管來設計;在全波整流電路中，輸出電壓等于輸入電壓，我們用四個二極管來設計一個全波整流電路。這里我們采用了全波整流電路。在下圖中，我們可以看到全波整流器的電路。

全波整流電路輸出電壓為：

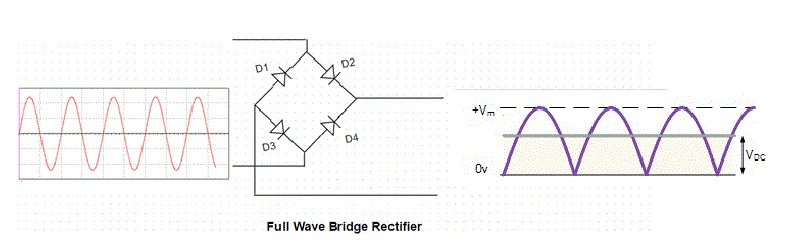

全波整流電路的輸入和輸出電壓波形如下所示。

整流器的輸出不是純直流電，但它含有波紋。

3. 平滑:

整流電路的輸出本質上是脈動的，所以我們使用平滑電容器來獲得純凈的直流電。整波橋式整流電路輸出端與負載并聯的平滑電容。我們使用電解電容器來平滑。這里，我們使用了兩個1000uF的電解電容。

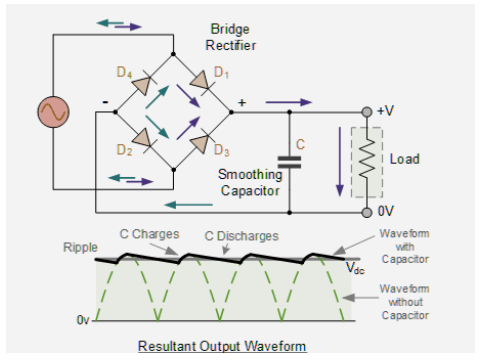

連接到全波整流電路的平滑電容如下圖所示。

4. 規定:

電容器的輸出被送到電壓調節器ic，它將提供所需的輸出電壓。這里我們使用了兩個可變電壓調節器ic，一個用于可變正電壓(LM 317T)，另一個用于可變負電壓(LM 337T)。

lm317t(可變正電壓調節器)

lm317t是三端可變正電壓調節器。它可以提供1.5安培的電流，輸出電壓范圍為1.25V至37V。LM317T是短路證明，由于其內置的限流和關閉能力。

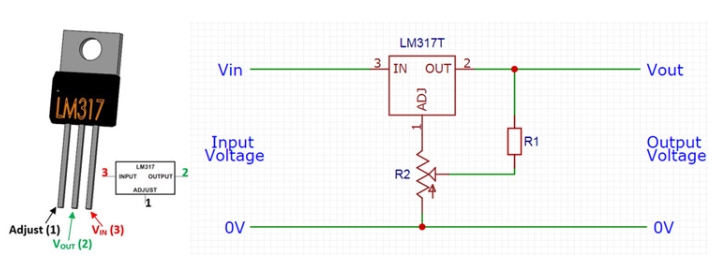

LM317的輸出由兩個電阻R1和R2的比值計算，它們?cè)谳敵龆诵纬梢粋€(gè)分壓器電路，如圖所示。

LM317T的輸出電壓可以用下式計算。

lm337t(可變負極穩壓器)

lm337t是三端可變負電壓調節器。它可以提供1.5安培的電流，輸出電壓范圍為-1.25V至-37V。LM337T是短路證明，由于其內置的限流和關閉能力。

LM337的輸出由兩個電阻R1和R2的比值計算，它們?cè)谳敵龆诵纬扇鐖D所示的分壓器電路。

LM317T的輸出電壓可以用下式計算：

最后，我們使用了電壓顯示模塊。在這個顯示模塊中，我們顯示了正電壓的值。電壓顯示模塊不能顯示負電壓，因?yàn)檫@個模塊只能顯示0到30伏的值。

可變雙電源PCB的制造

現在我們有了原理圖，我們可以繼續布局可變雙電源電路的PCB。您可以使用您選擇的任何PCB軟件來設計PCB。如果你是一個剛剛開始在PCB世界的初學者，我們建議你看看PCB設計的入門指南。如果你想跳過設計過程，你也可以使用下面的鏈接下載這個手持游戲機項目的Gerber文件：

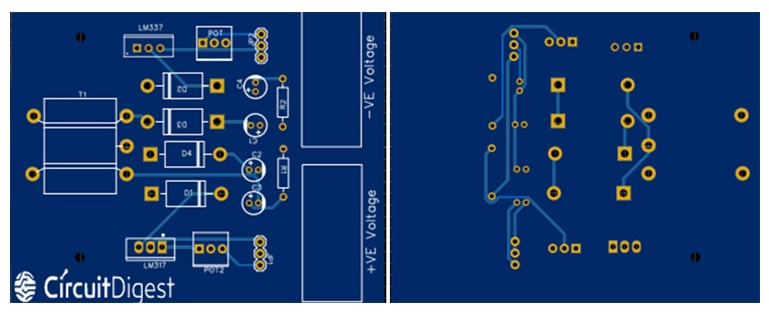

以下為超聲波尺PCB頂層和底層的二維模型視圖：

如果您感興趣，您也可以查看我們之前在Circuit Digest上構建的其他PCB項目。

可變雙電源PCB組裝

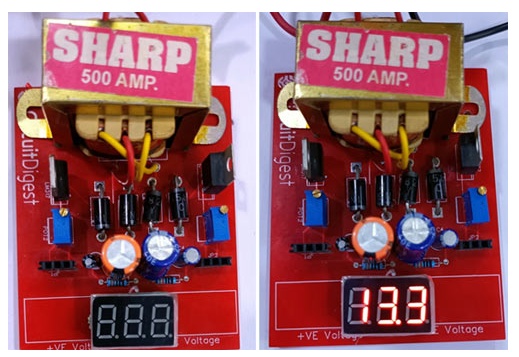

一旦我們從PCB制造商收到PCB，我們就開始組裝PCB。完全焊接板看起來像下面：

測試可變負電壓調節器

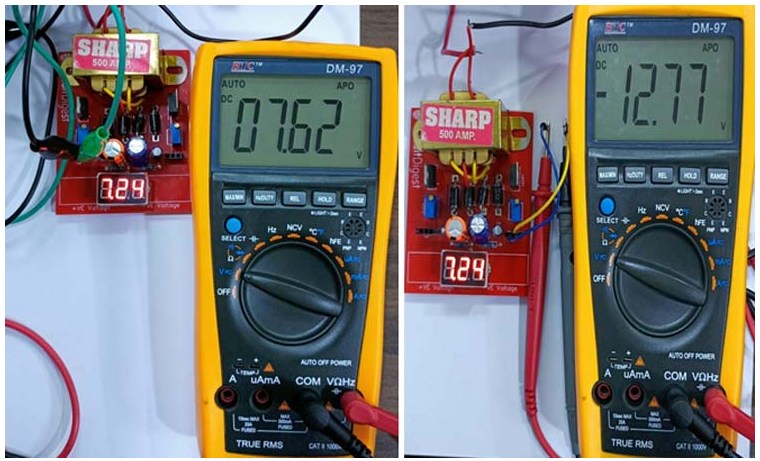

將元件焊接在PCB上后，下一個任務是測試電路。為此，我將220V電源連接到降壓變壓器上。電路的輸出讀數顯示在電壓顯示模塊上?？梢允褂眠B接在PCB兩側的修剪盆來改變正負電壓。電壓顯示模塊不能顯示負電壓，因?yàn)檫@個模塊只能顯示0到30伏的值，所以我們使用萬用表來顯示負電壓。

這就是設計雙電源電路的方法。
