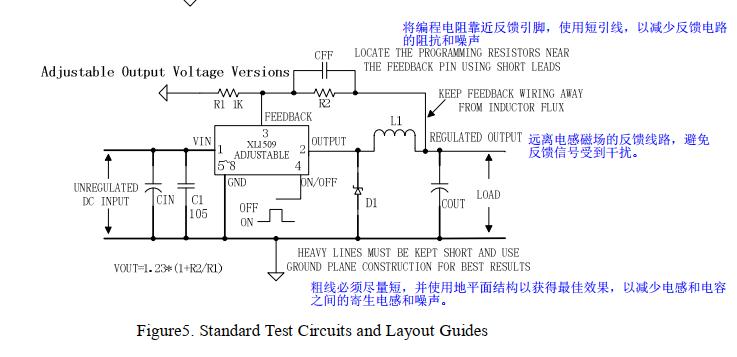

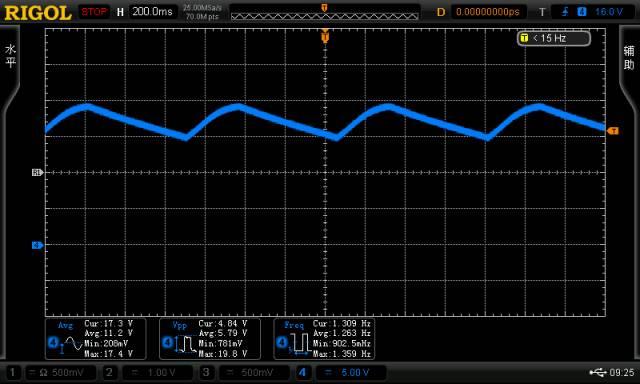

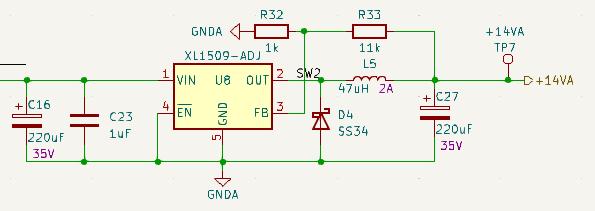

使用了一顆降壓型開關電源芯片，型號是：XL1509-ADJ。用于將 24V 電壓降到 14V。數據手冊給出的參考電路如下：實際電路圖如下：調試時發(fā)現 14V 輸出紋波大，達到了驚人的 4.84 V:
頭嗡的一下子，差點暈過去。

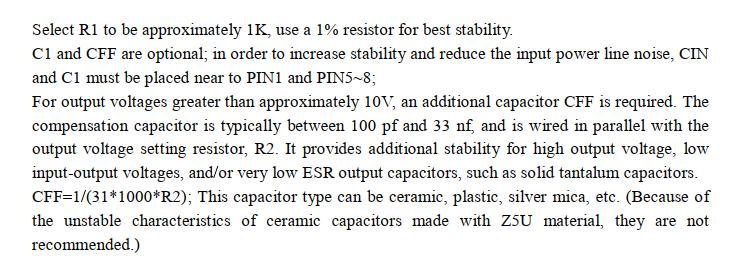

頭疼歸頭疼，但轉念一想：每一次碰到的問題，都是我們技術進步的機會。靜下心來，去看數據手冊，發(fā)現手冊里有這樣一句話：For output voltages greater than approximately 10V, an additional capacitor CFF is required.
原文如下：

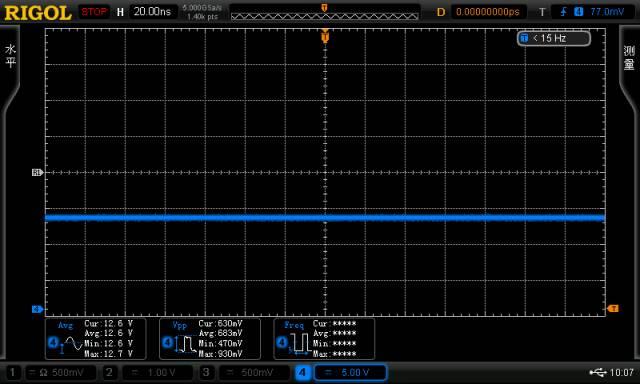

順便吐槽一下芯片生產商：一個國產芯片公司，手冊非得弄成英文的，中文他不香嗎？英文的意思是輸出電壓超過10V, 得加補償電容。但，我照著手冊給出的計算公式：CFF=1/(31*1000*R2), 計算出來，11k 應該并聯(lián)3nF 電容，沒有正好的，我找了顆3.3nF 電容，焊上，不管用。又試了其他容值的，都不行，算了。我降壓得了，把輸出電壓講到12V（將R33 改為 9.1k）, 紋波總算是 OK 了：雖然沒有完全解決問題，但也算繞過去了。
