電阻、二極管、三極管搭出的邏輯電路

時間：2024-12-07 20:51:33
手機看文章

掃描二維碼
隨時隨地手機看文章

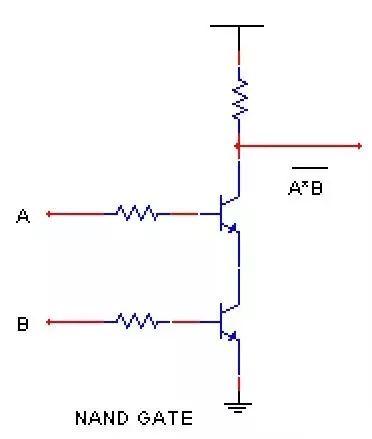

有時候我們搭電路時只需要實現一個簡單的邏輯，但用一個4門的集成電路來設計未免過于昂貴與占面積，而且IC里沒用到的門電路又必須拉高或拉低，相當煩瑣。鑒于簡化電路的需要我整理了一套用三極管、二極管、電阻組成的邏輯門電路，可實現2輸入或3輸入的AND、 OR、 NAND、 NOR、 EXOR操作。01【與非門】

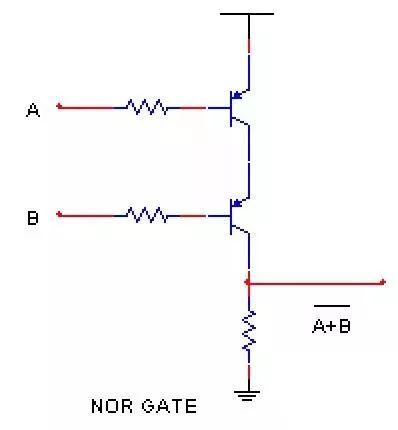

02【或非門】

03

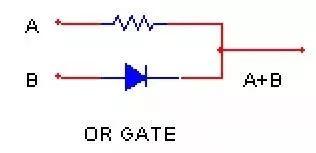

【或門】

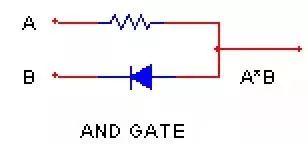

04【與門】

05

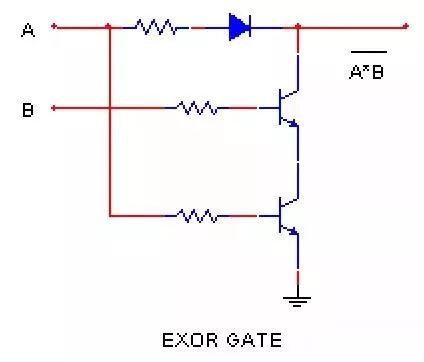

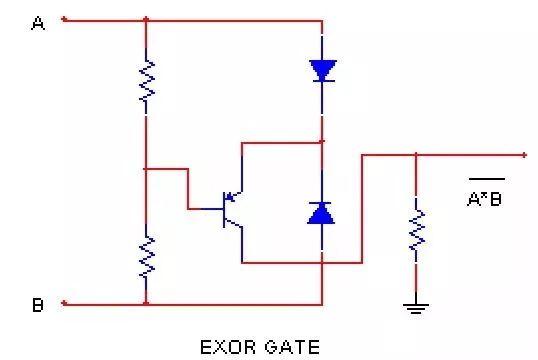

【異或門】
06【三輸入與非門】

07

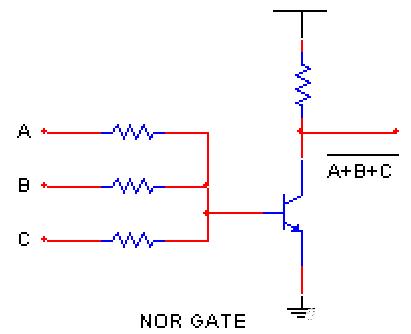

【三輸入或非門】

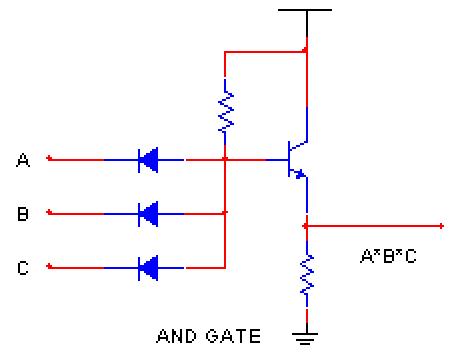

08【三輸入與門】

09

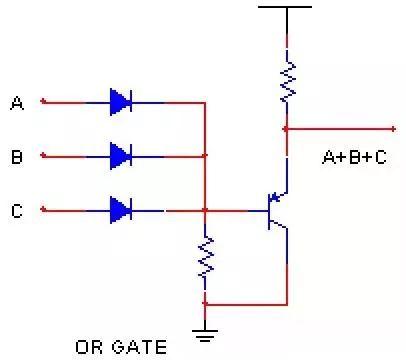

【三輸入或門】
