傳感器是任何測量系統不可或缺的一部分，因為它們有助于將現實世界的參數轉換為機器可以理解的電子信號。在工業環境中，常用的傳感器類型是模擬傳感器和數字傳感器。數字傳感器與USART， I2C， SPI等協議下的0和1通信。模擬傳感器可以通過可變電流或可變電壓進行通信。我們中的許多人應該熟悉輸出可變電壓的傳感器，如LDR， MQ氣體傳感器，F(xiàn)lex傳感器等。這些模擬電壓傳感器與電壓電流轉換器耦合，將模擬電壓轉換成模擬電流，成為可變電流傳感器。

該可變電流傳感器遵循4-20mA協議，這意味著當測量值為0時，傳感器將輸出4mA，當測量值為最大值時，傳感器將輸出20mA。如果傳感器輸出小于4mA或大于20mA，則可以假定為故障狀態。傳感器通過雙絞線輸出電流，允許電源和數據僅通過2根線。最低或“零”值為4mA。這是因為當輸出為零或4mA時，它仍然可以為設備供電。此外，由于信號以電流形式傳輸，因此可以發送到長距離，而無需擔心由于導線電阻或噪聲抗擾性而導致的電壓下降。

在工業中，傳感器的校準是一個常規過程，為了校準系統并排除錯誤結果，需要執行電流回路測試。在電流回路測試中，它使用一個驗證過程來檢查通信線路的中斷。它還檢查發射機輸出電流。在這個項目中，我們將使用幾個組件創建一個基本的電流環路測試儀，它允許我們通過轉動電位器來手動調整電流從4ma到20mA。該電路可以用作模擬程序或調試的虛擬傳感器。

組件的需求

?PNP晶體管(BC557)

?一個運算放大器(使用JRC4558)

?300 k電阻

?1 k電阻

?50k 10轉電位器。

?100 pf 16 v

?0.1uF 16V - 2個

?100R電阻-公差5%

?LED(任意顏色)

?5V電源

?電路試驗板

?連接電線

?測量電流的萬用表

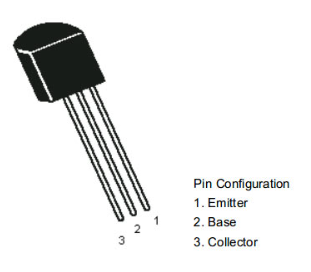

讓我們看一下這個項目中使用的重要組件。在下圖中，顯示了PNP晶體管BC557引腳輸出。

這是最常見的三引腳PNP晶體管之一。BC557是NPN BC547的同對。從左到右的引腳是發射極、基極和集電極。其他等效晶體管有BC556、BC327、2N3906等。

這里使用的運算放大器(JRC4558)遵循與其他類型運算放大器相同的引腳圖。引腳1、引腳2、引腳3用于單個運算放大器，引腳5、6、7用于另一個通道。任何通道都可以用于這個項目。第8個引腳是正電源，第4個引腳是GND。本項目使用JRC4558D運放，但其他運放也可以工作。如：TL072、LM258、LM358等。

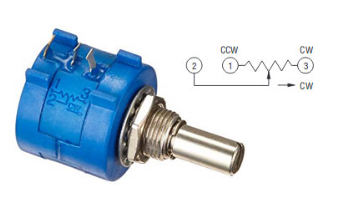

零件表中的第5個部件，50k 10匝電位器來自Bourns。零件號為3590S-2-503L。然而，這是一個有點昂貴的組件。10轉鍋是最好的用于此目的，但其他通用電位器也工作得很好。不同之處在于，普通電位器的分辨率會更低，因為電流源的增加或減少不會是平滑的。在這個項目中，使用了伯恩斯電位器。與標準電位器引腳相比，波恩電位器的引腳有點令人困惑。在下圖中，從左邊開始的第一個銷釘是雨刷銷釘。在任何應用中連接此電位器時都需要小心。

線路圖

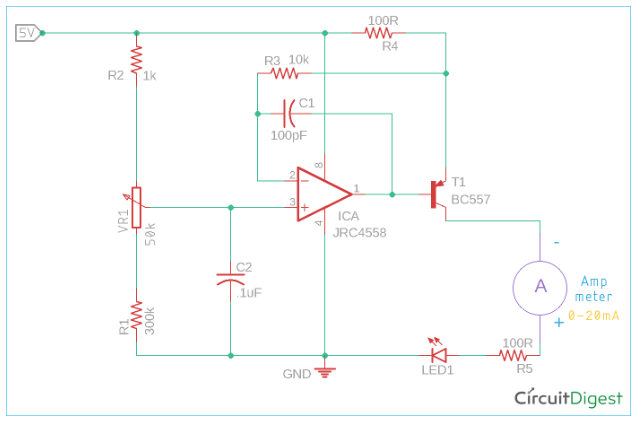

4-20mA電流環路測試儀的完整電路圖如下所示。

正如你所看到的，電路非常簡單，它由一個驅動晶體管的運算放大器組成。晶體管的輸出電流被饋送到LED，這個輸出電流可以通過改變電位器從0毫安到20毫安的變化，并且可以通過如上所示連接的安培計來測量。

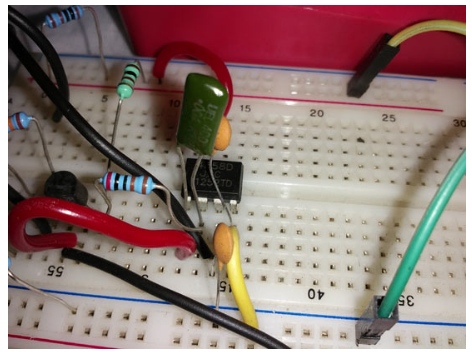

這里的運算放大器被設計為具有負反饋的電流源。輸入可變電壓通過電位器給予運算放大器的非反相引腳。最大輸出電流(在本例中為20mA)通過使用連接到運放反相引腳的電阻來設置?，F(xiàn)在，基于提供給非反相引腳的電壓，運算放大器將偏置晶體管，使其通過LED產生恒定電流。無論負載電阻值作為電流源如何，都將保持恒定電流。這種類型的放大器被稱為跨導放大器。電路很簡單，可以很容易地在面包板上構建，如下圖所示。

4-20mA電流環路測試儀的工作原理

這里的LED充當負載，電流環路為負載提供所需的電流。負載電流由BC557提供，BC557由運算放大器4558直接控制。在放大器的正輸入端，電位器提供一個參考電壓。根據參考電壓，運算放大器向晶體管基極提供偏置電流。附加的串聯電阻在電位器上添加，以限制參考電壓以及放大器的輸出，從而創建0mA到20mA的邊界。改變這個電阻值也改變最小到最大電流輸出邊界。

電路測試

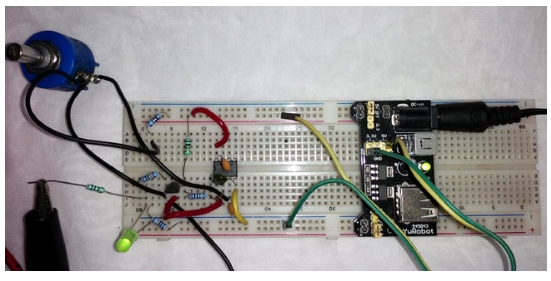

一旦電路建成，用一個5v的穩壓電源給它供電。我使用了面包板電源，類似于我們之前構建的電源電路，如下所示。

注：300k電阻器，100k和200k串聯使用兩個電阻器。

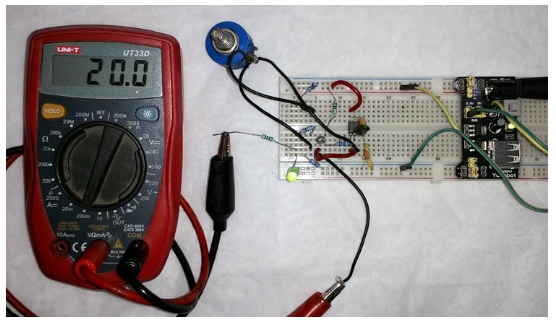

為了測試電路，我使用了一個安培模式的萬用表，并將其探頭連接在電路圖中所示的安培表的位置。如果您是新使用萬用表的用戶，可以參考本萬用表使用指南。當我改變電位器時，可以注意到萬用表上的電流值從4mA到20mA不等。完整的工作視頻可以在這個底部找到。

電流環路測試電路的應用

4-20mA電流回路測試儀的主要應用是測試或校準接收4-20mA協議的PLC機器，并根據它提供數據。因此，錯誤的校準導致PLC感知到錯誤值。不僅是校準，而且也是一個方便的過程，以檢查電流回路的破壞。

4 ~ 20ma電流回路在工業自動化控制系統中的應用范圍十分廣泛。例如，水流，閥門位置，產油量以及生產過程中必不可少的相關傳感器都使用4- 20ma通信線路。為了節省時間和金錢，調試和發現故障狀態是一項至關重要的工作。一個精確的4- 20ma電流環路測試儀是解決傳感器相關問題的必要工具。

4-20mA電流環路測試儀的局限性

這種電路有一定的局限性。工業環境比實驗室環境要惡劣得多。因此，電路應包括各種保護電路，如短路保護和浪涌保護在所有的輸入和輸出，適合在工業環境中使用。
