軟啟動電路防止在啟動過程中電路中的突然電流流動。它減緩了輸出電壓的上升速度，通過最小化啟動期間的過量電流流。它用于保護器件或電子元件免受瞬時高輸入電流造成的損壞。由于這種高輸入電流，一些電流有限且負載調節不良的組件可能會損壞。在這里，我們使用穩壓IC LM317和PNP晶體管BC557構建軟啟動電路。

所需的材料

?LM317 -可調電壓調節器IC

?BC557-PNP晶體管

?二極管- 1N4007

?電阻- (1k, 5.6k, 47k)

?電容器- (0.1uf, 22uf)

?輸入電源- 9V

?電路試驗板

LM317穩壓IC

它是一個可調的三端穩壓IC，具有1.5A的高輸出電流值。LM317 IC有助于限流，熱過載保護和安全操作區域保護。它還可以為高壓應用提供浮動操作。如果斷開可調端子，LM317仍將有助于過載保護。它的典型線路和負載調節為0.1%。這也是一個無鉛設備。

其工作和存儲溫度范圍為-55至150°C，并提供2.2A的最大輸出電流。我們可以在3v-40v直流范圍內提供輸入電壓，它可以提供1.25 v到37v的輸出電壓，我們可以根據需要改變，通過在LM317的可調引腳上使用兩個外部電阻。這兩個電阻器作為分壓器電路，用于增加或減少輸出電壓。

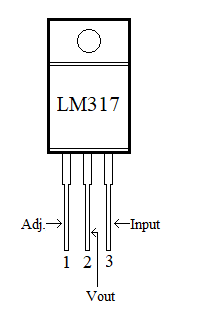

LM317的引腳

在這里了解更多關于使用LM317穩壓器的信息。

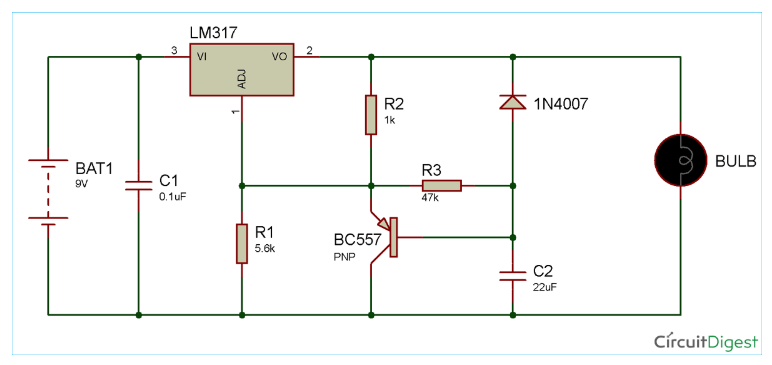

軟啟動電路圖

注意：輸入電壓應始終高于所需輸出電壓(LM317最大輸出為37V)(至少+3V)。

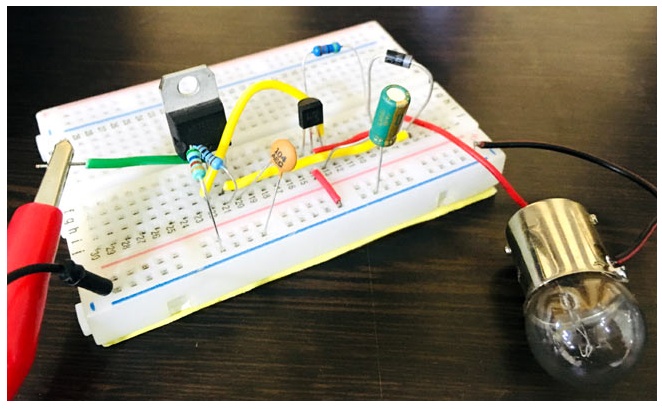

在這里，我們已經連接了一個燈泡與軟啟動電路，慢慢發光燈泡到其全部亮度。可以通過改變電容器的值來改變燈泡的發光速率，如增加上升時間，增加電容器C2的值。

軟啟動電路的工作

在這里，我們使用LM317，一種線性和正電壓調節器IC，當它處于欠載或過熱狀態時，它會自動降低其輸出電流。

BC557 PNP晶體管和電容C2的組合有助于電路逐漸提高輸出電壓。

最初，當電容器未充電時，電路的輸出電壓定義為：

式中，VC1為電容兩端電壓，VBE為基極到發射極電壓，1.25為LM317的最小輸出電壓。

當電容C2上的電壓增加時，Vout以相同的速率上升，并達到根據電阻器的值設定的所需輸出電壓。因此，當輸出電壓達到所需值時，晶體管關斷。

所以，當我們啟動電源時，燈泡的光開始變得更亮，因為它上的電壓。所以這個電路可以防止電流突然涌入電路，從而防止設備損壞。

軟啟動電路的優點

?用于減少浪涌電流，提高設備的耐用性。

?提高效率。

?軟啟動電路價格便宜，體積小。

?像電機一樣，軟起動器用于泵電機和其他工業電機。
