交流電(AC)電源幾乎用于所有的住宅、商業和工業需求。但是交流電最大的問題是它不能儲存起來以備將來使用。交流電被轉換成直流電，然后直流電被儲存在電池和超級電容器中?，F(xiàn)在，每當需要交流時，直流又被轉換成交流電來運行基于交流電的電器。所以把直流電轉換成交流電的裝置就叫做逆變器。

對于單相應用，采用單相逆變器。單相逆變器主要有兩種：半橋式逆變器和全橋式逆變器。在這里，我們將研究如何構建這些逆變器，并將在MATLAB中模擬電路。

半橋式逆變器

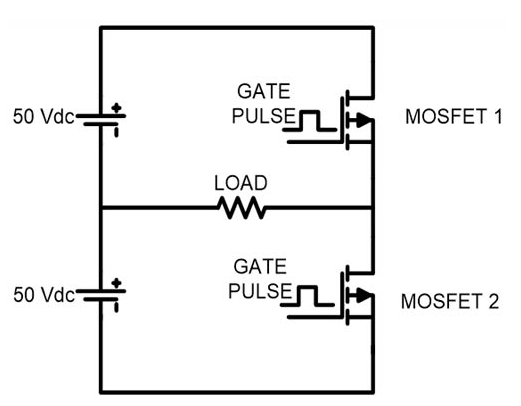

這種類型的逆變器需要兩個功率電子開關(MOSFET)。MOSFET或IGBT用于開關目的。半橋式逆變器的電路圖如下圖所示。

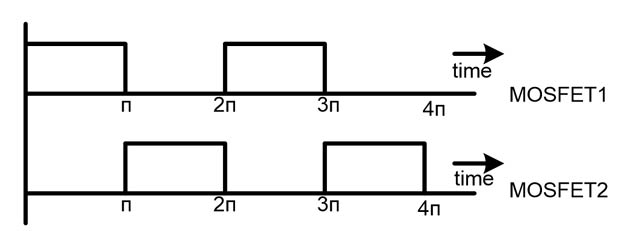

如圖所示，輸入直流電壓為Vdc = 100v。這個源被分成兩個相等的部分?，F(xiàn)在將柵極脈沖輸入到MOSFET，如下圖所示。

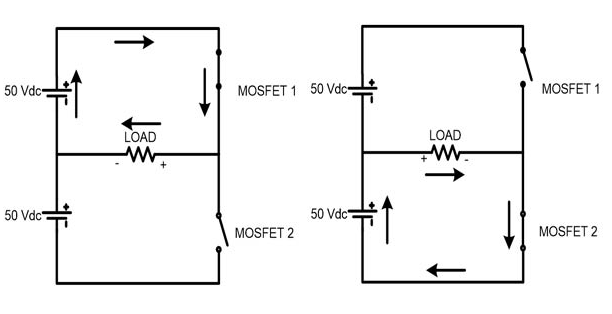

根據輸出頻率決定MOSFET的導通時間和關斷時間，并產生門脈沖。我們需要50Hz的交流電源，所以一個周期(0 < t < 2π)的時間周期為20msec。如圖所示，MOSFET-1在前半周期(0 < t < π)被觸發，在此期間MOSFET-2未被觸發。在此時間段內，電流將沿下圖箭頭方向流動，完成半個周期的交流輸出。負載電流從右到左，負載電壓等于+Vdc/2。

在第二個半周期(π < t < 2π)，觸發MOSFET-2，低電壓源與負載連接。負載電流為左向右，負載電壓為-Vdc/2。在此時間段內，電流將如圖所示流動，交流輸出的另一半周期完成。

全橋逆變器

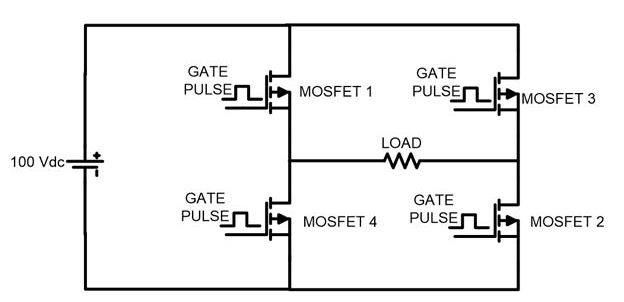

在這種類型的逆變器中，使用四個開關。半橋逆變器和全橋逆變器的主要區別在于輸出電壓的最大值。在半橋逆變器中，峰值電壓是直流電源電壓的一半。在全橋逆變器中，峰值電壓與直流電源電壓相同。全橋逆變器的電路圖如下圖所示。

MOSFET 1和MOSFET 2的柵極脈沖相同。兩臺交換機同時工作。同樣，MOSFET 3和MOSFET 4具有相同的柵極脈沖并同時工作。但是，MOSFET 1和4(垂直臂)從不同時工作。如果發生這種情況，那么直流電壓源就會短路。

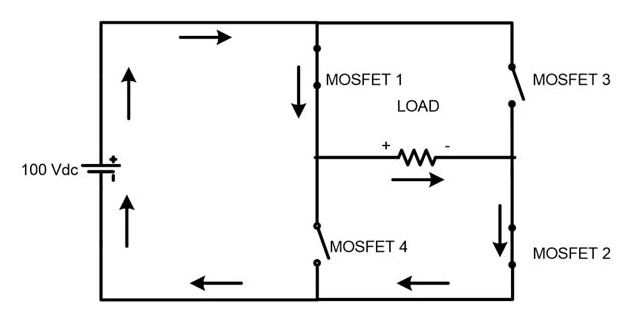

對于上半周期(0 < t < π)， MOSFET 1和2被觸發，電流將如下圖所示。在這段時間內，電流由左向右流動。

對于下半周(π < t < 2π)，觸發MOSFET 3和4，電流如圖所示。在這段時間內，電流從右流向左。在這兩種情況下，峰值負載電壓與直流電源電壓Vdc相同。

半橋式逆變器的MATLAB仿真

從Simulink庫中添加模型文件中的元素進行仿真。

1) 2個直流電源-每個50V

2)2 MOSFET

3)電阻性負載

4)脈沖發生器

5)非門

6) Powergui

7)電壓測量

8)GOTO和FROM

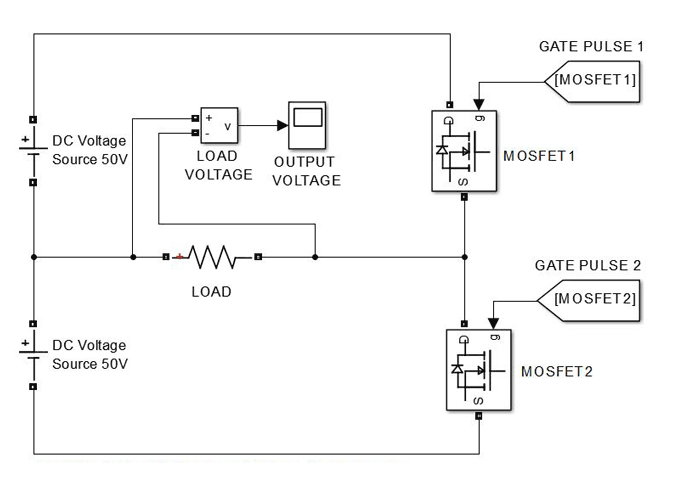

按照電路圖連接所有元件。半橋逆變器模型文件的截圖如下圖所示。

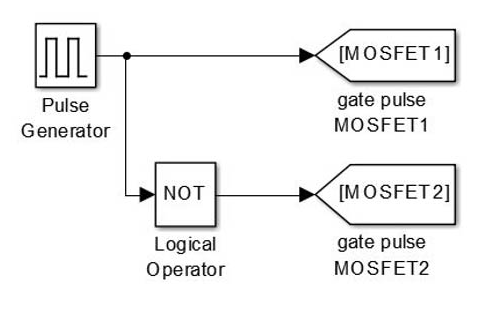

門脈沖1和門脈沖2是由柵極發生器電路產生的MOSFET1和MOSFET2的門脈沖。柵極脈沖由脈沖發生器產生。在這種情況下，MOSFET1和MOSFET2不能同時觸發。如果發生這種情況，那么電壓源將短路。當MOSFET1閉合時，此時MOSFET2處于打開狀態，當MOSFET2閉合時，此時MOSFET1處于打開狀態。因此，如果我們?yōu)槿魏我粋€MOSFET產生柵極脈沖，那么我們可以切換該脈沖并用于其他MOSFET。

柵極脈沖發生器

上圖顯示了MATLAB中脈沖發生器模塊的參數。周期是2e-3表示20毫秒。如果你需要60Hz的頻率輸出，那么周期將是16.67毫秒。脈沖寬度用周期的百分比表示。也就是說，柵極脈沖只在這個區域產生。在這種情況下，我們將其設置為50%，這意味著產生50%周期的門脈沖，而不產生50%周期的門脈沖。相位延遲設置為0秒，意味著我們沒有給門脈沖任何延遲。如果有相位延遲，則表示在此時間之后將產生門脈沖。例如，相位延遲為1e-3，則在10msec后產生門脈沖。

通過這種方式，我們可以為MOSFET1生成門脈沖，現在我們將切換這個門脈沖并將其用于MOSFET2。在模擬中，我們將使用邏輯非門。非門反向輸出意味著它將轉換1到0和0到1。這就是如何，我們可以準確地得到相反的門脈沖，使直流電源永遠不會短路。

在實際中，我們不能使用50%的脈沖寬度。MOSFET或任何電源電氣開關需要很短的時間關閉。為了避免源短路，脈寬設置在45%左右，以允許mosfet關閉的時間。這段時間被稱為死亡時間。但是，為了模擬的目的，我們可以使用50%的脈沖寬度。

半橋逆變器輸出波形

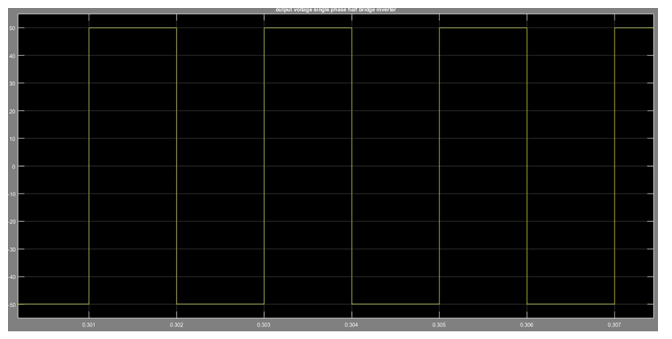

這個屏幕截圖是整個負載的輸出電壓。在這張圖中我們可以看到，負載電壓的峰值為50V，是直流電源的一半，頻率為50Hz。完成一個周期所需時間為20毫秒。

全橋逆變器的MATLAB仿真

如果你得到半橋逆變器的輸出，那么很容易實現全橋逆變器，因為大多數事情保持不變。在全橋逆變器中，我們只需要兩個門脈沖，這與半橋逆變器相同。一個柵極脈沖用于MOSFET 1和2，這個柵極脈沖的逆用于MOSFET 3和4。

所需的元素

1) 4–MOSFET

2) 1個直流電源

3)電阻性負載

4)電壓測量

5)脈沖發生器

6)GOTO和FROM

7) powergui

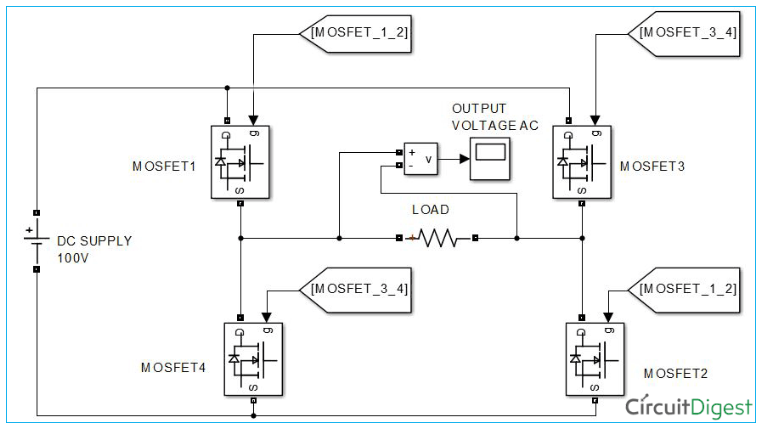

連接所有組件，如下面的截圖所示。

全橋逆變器輸出波形

這個屏幕截圖是整個負載的輸出電壓。在這里我們可以看到，負載電壓的峰值等于直流電源電壓100V。
