本安電源有“ia”和“ib”兩個等級。在本文中介紹的本安電源是井下常用的“ia”等級，也就是說在一個故障，一套保護電路損壞的情況下也能繼續工作。

隨著科學技術的發展，煤礦井下作業環境中使用自動化設備的程度越來越高，各種檢測儀表大量涌現，致使本安電源在礦井中的使用越來越頻繁,同時對其參數要求和使用要求也越來越高。目前在煤礦井下本安電源已經是一個不可替代的安全供電設備。通常情況下，煤礦井下存在瓦斯等爆炸性氣體，各種儀表都要求本安設計，但是在供電過程中，也需要本安電源來供電，以達到安全要求。這就要求本安電源在設計過程中一定要考慮到電路中電壓、電流以及功率等情況，某些特殊應用還需要考慮到保護的速度等情況，作好充分的保護工作，以防止過壓或過流以及保護不及時而產生井下瓦斯氣體爆炸等情況，造成不必要的人員和財產損失[5]。

本質安全型電源即本安電源,由于它通常有一個隔爆外殼，所以也叫做隔爆兼本安電源。在中國防爆國標和煤礦行業標準中對本安輸出特點有詳細規定。主要有：(1)輸出的電壓電流不能點燃周圍的可燃氣體;(2)本安與非本安之間必須有可靠的隔離[2];(3)輸出保護必須采用雙重保護機制[3];(4)有后備電源的要求采用安全系數高的環保型鎳氫或磷酸鐵鋰電池,并同時滿足GB3836.4-2010中第10條和MT/T1051-2007《礦燈用鋰離子蓄電池》的安全規定[4]。上述這些要求同時也給設計本安電源提供了努力的方向。

1 本安電源的組成及工作原理

1.1 電源

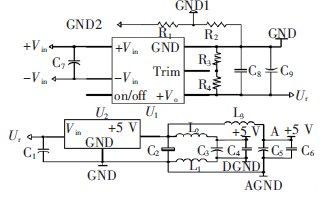

本系統中本安電源的輸入+Vin、-Vin為48 V直流電源，經過DC/DC電源轉換模塊(U1)輸出12 V直流電，U2是7805 穩壓模塊， 把12 V 直流電穩壓輸出5 V 電壓為比較器提供電源。圖1 中R1是第1級過流保護采樣電阻，R2是第2 級過流保護采樣電阻， 采樣電阻把電流值轉換為電壓值GND1、GND2以便使用STM32進行過流監控。

圖1 工作原理

1.2 主回路

由于本系統是基于STM32 的本安電源的監控，圖2 是主回路， 圖中UrU1、UrU2和UrUrout

是采樣電壓，STM32 通過監控這3 個電壓值就可以確定本安電源是否過壓。當BH1是低電平的時候Q4不導通、Q3截止，那么本安電源就沒有輸出;當BH1是高電平的時候Q4、Q3導通，Q1、Q2

也導通。由于Q1、Q2導通UrU2上就有采樣電壓，BH2的電平高低決定R24上的電壓是否為零。所以，只有當BH1和BH2同時為高電平的時候本安電源才有輸出，其中任何一個是低電平本安電源就進入保護狀態，這就是主回路的雙重保護。

圖2 主回路

1.3 保護電路

本系統中的保護電路有過流保護和過壓保護及其恢復電路。此系統是“ia”等級的本安電源，所有保護電路都有2 級， 本文只介紹其中的1 級。第2級和第1 級的電路是相同的。

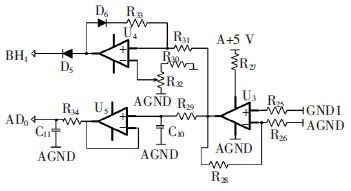

(1)過流保護

圖1 中的采樣電阻把電流值轉換為電壓值GND1、GND2.圖3 中調節變阻器R32設定過流保護

值為800 mA,采樣電壓GND1 通過U3放大，然后通過比較器U4和設定的電壓值相比較控制BH1.當GND1 大于設定值時，比較器輸出為低電平，本安電源沒有輸出。同時放大后的GND1 經過電壓跟隨器U5連接到STM32 的AD 轉換管腳，以便對其進行軟件監控。第2 級過流保護同理。

圖3 過流保護

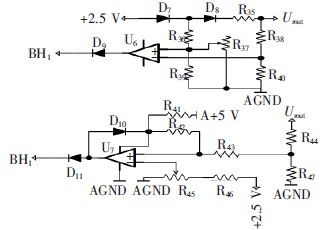

(2)過壓保護及其恢復電路

調節圖4 中的變阻器R5設定過壓保護值為12.5 V,本安電源的輸出Urout經過R44、R47的分壓通

過U7和設定值相比較。當分壓值大于設定值時，BH1 輸出為低電平，本安電源輸出為零。調節R37使得本安電源輸出為零時U6的反向輸入端電壓大于同向輸入端的電壓。當Urout=0 時，D7、D8導通，比較器的輸出BH1為高電平， 那么本安電源有輸出，如果Urout仍然大于保護值，U7

輸出BH1為零，D7、D8導通U6輸出BH1為高電平， 如此反復直到本安電源輸出在正常范圍內。第2 級過壓保護及其恢復電路同理。

圖4 過壓保護

2 軟件保護

圖2 的主回路中有BPC1 和BPC2 這2 個管腳和STM32 普通的GPIO 管腳相連。圖3 中的AD0

管腳是第1 級過流保護的監視管腳，AD1是第2 級過流保護的監視管腳。圖5 中的AD2、AD3、AD4、AD5是過壓監控管腳。它們分別連接到STM32 的AD 轉換管腳，經過AD 轉換后，判斷本安電源是否過壓、過流然后控制主回路中得BPC1、BPC2 兩個管腳，確保本安電源工作在安全范圍。

圖6 是軟件保護的程序流程圖， 因為AD 轉換是多路的，所以在數據傳輸?shù)臅r候采用DMA 傳輸，在STM32 初始化的過程中除了包括系統時鐘RCC、通用輸入輸出端口GPIO、嵌套向量中斷控制器、定時器、串口、AD 轉換的初始化，也要包括DMA傳輸?shù)某跏蓟?。完成初始化后啟動AD 轉換，把轉換結果進行相應的處理后判斷是否超出過壓過流限定值， 如果超過就清零BPC1、BPC2, 當軟件保護把BPC1、BPC2 置零后，恢復只能由硬件電路來完成。

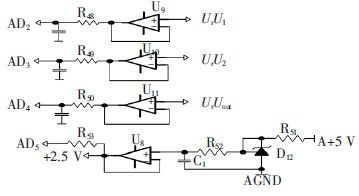

圖5 軟件保護

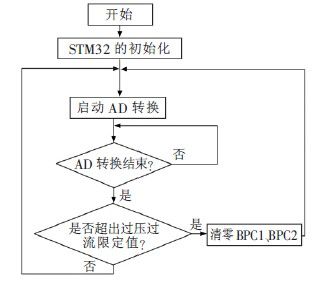

圖6 軟件保護流程圖

從軟件和硬件2 個方面介紹了本安電源，硬件方面介紹主回路、過流保護、過壓保護及其恢復

電路的工作原理， 軟件方面主要是通過STM32 進行控制的，可以加上通信模塊ADM2483,通過串口把AD 采集的結果通過MODBUS 通信傳到上位機，可以實時地觀察到本安電源的輸出情況，同時可以充分利用芯片的管腳。測試該本安電源工作正常，保護及時，作為傳感器，彎道報警器的工作電源。
