一、如何測量運放的輸出電壓

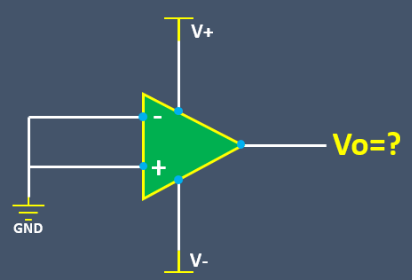

大家可以看到這個電路，運放的同相端和反相端都接在0V，大家覺得運放的輸出電壓是多少。

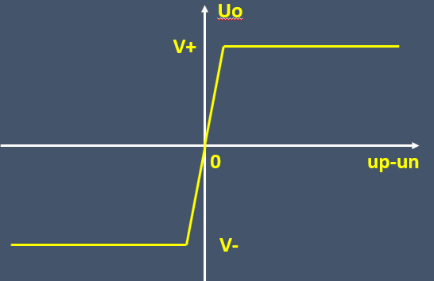

很多同學覺得，在開環條件下根據運放的傳輸曲線，當同相端電壓等于反相端電壓時，運放的輸出電壓等于0。

可是實際測量運放的輸出電壓為V+或者是V-。

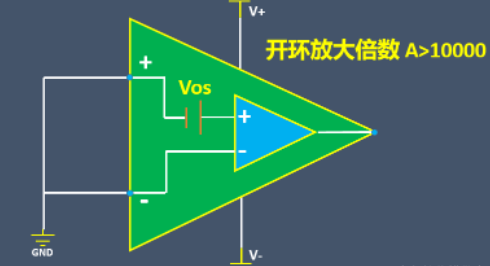

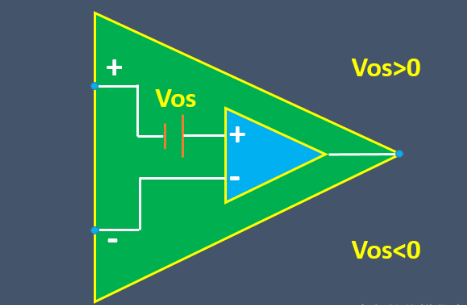

這是為什么呢?這就是因?yàn)檫\(yùn)放輸入端是存在很小的失調電壓，一般記作VIS或者VIO，運放的失調電壓可以理解成同相端串聯了一個很小的電壓源，這個電源的電壓值其實就是運放的失調電壓，這個電源的值可能是正也可能是負，當然失調電壓很小。

但是運放的開環增益一般都上萬，所以這里是由于失調電壓使運放進入了飽和區。

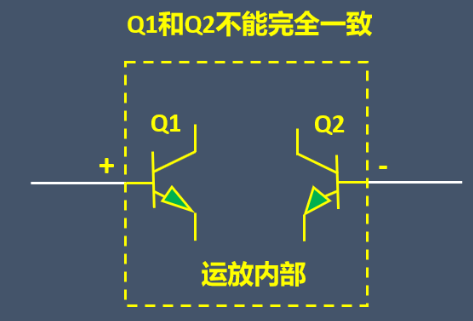

放大器輸入失調電壓的產生，主要由于輸入級對稱三極管晶圓的不匹配所導致。比如uA741運放的輸入端，這輸入的這兩個三極管不可能做到完全一致，所以就會產生失調電壓。

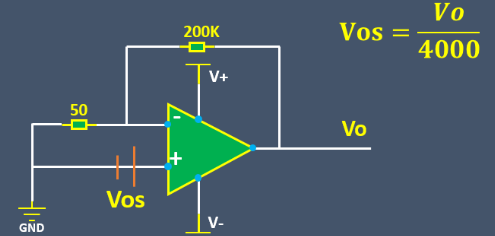

測量運放的失調電壓的電路可以用這個4000倍的同相比例運算放大電路。失調電壓Vos=Vo/4000。

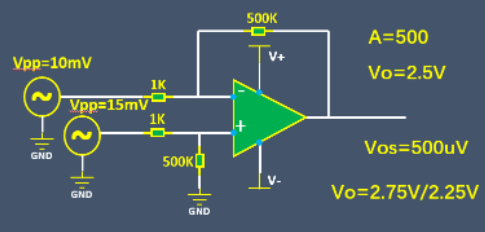

運放的失調電壓的影響主要是當我們?cè)谧鲂⌒盘?hào)的運算，失調電壓就不能忽略了，會帶來一定的誤差。比如如下的加減運算放大電路，本來輸出應該是2.5V，但是實際輸出電壓仿真是2.75V或者2.25V。

如何應對運放的失調電壓?

選擇失調電壓小的運放

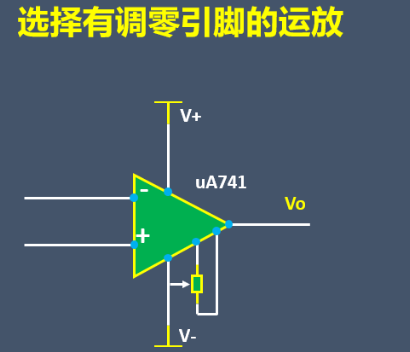

選擇有調零引腳的運放

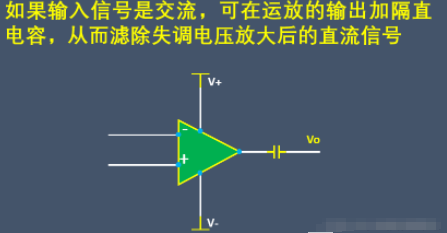

3.如果輸入信號是交流，可在運放的輸出加隔直電容，從而濾除失調電壓放大后的信號。

二、運放恒流源是怎么回事

運放恒流源的核心在于利用運放的放大特性和負反饋機制，通過調節運放的輸出電壓來保持負載電流恒定。運放具有兩個輸入端（同相輸入端和反相輸入端）和一個輸出端，其工作原理基于“虛短”和“虛斷”兩個重要特性：

虛短 ：在理想情況下，運放的兩個輸入端電壓相等，即同相輸入端電壓等于反相輸入端電壓，這一特性被稱為“虛短”。

虛斷 ：運放的輸入電阻極高，可以視為開路，即流入運放輸入端的電流幾乎為零，這一特性被稱為“虛斷”。

運放恒流源采用負反饋機制來保持負載電流的恒定。負反饋機制通過將負載電流的變化轉換為電壓信號，然后將該電壓信號與參考電壓進行比較，最后通過運放的放大作用調節輸出電壓，以實現對負載電流的控制。具體來說，反饋機制包括以下幾個步驟：

采樣 ：通過采樣電阻（或稱為限流電阻）對負載電流進行采樣，將電流變化轉換為電壓變化。

比較 ：將采樣電壓與參考電壓進行比較，產生誤差信號。

放大 ：運放對誤差信號進行放大，產生控制信號。

調節 ：控制信號通過驅動電路（如三極管、MOS管等）調節輸出電壓或電流，以減小誤差信號，使負載電流趨于恒定。
