嵌入式系統由硬件和軟件組成.是能夠獨立進行運作的器件。其軟件內容只包括軟件運行環境及其操作系統。硬件內容包括信號處理器、存儲器、通信模塊等在內的多方面的內容。相比于一般的計算機處理系統而言，嵌入式系統存在較大的差異性， 它不能實現大容量的存儲功能，因?yàn)闆](méi)有與之相匹配的大容量介質，大部分采用的存儲介質有E-PROM、EEPROM 等， 軟件部分以API編程接口作為開發平臺的核心。

?通信領域?：嵌入式系統在通信設備中起著重要作用，包括移動電話、調制解調器、路由器和交換機等。它們?yōu)橥ㄐ旁O(shè)備提供穩定的操作系統和高效的通信協議，實現設備之間的實時數據交換和全球范圍內的連接性。

?航空航天?：嵌入式系統在航空航天領域有高需求，用于航空控制系統、導航系統、飛行儀表和通信系統等。這些系統確保了飛行的安全和高效。

?物聯網(IoT)?：隨著物聯網的興起，嵌入式系統被廣泛應用于各種連接設備，包括智能家居設備、智能城市基礎設施、傳感器網絡和工業物聯網等。它們使設備能夠互相連接和交互，提供更智能的服務。

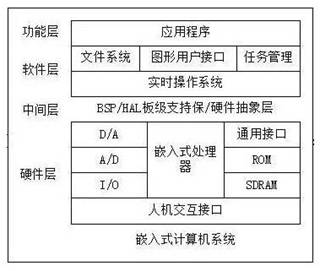

嵌入式系統由硬件和軟件兩大部分組成，硬件一般由高性能微處理器和外圍接口電路組成，軟件一般由操作系統和應用程序構成，軟件和硬件之間由所謂的中間層(BSP層，板級支持包)連接。嵌入式系統的硬件有：嵌入式微處理器、存儲器、輸入輸出(I/O、A/D、D/A)。 嵌入式系統的軟件有：操作系統、應用軟件。本文主要詳解嵌入式系統有哪些部分組成以及嵌入式系統的應用領域，首先介紹了嵌入式系統的特點，其次闡述了嵌入式系統的組成及部分組成，最后介紹了應用領域。

硬件層與軟件層之間為中間層，也稱為硬件抽象層(Hardware Abstract Layer，HAL)或者板級支持包(Board Support Package，BSP)，它半系統上層軟件與底層硬件分離開來，使系統的底層驅動程序與硬件無關，上層軟件開發人員無需關心底層硬件的具體情況，根據BSP層提供的接口即可進行開發。該層一般包含相關底層硬件的初始化、數據的輸入/輸出操作和硬件設備的配置功能。 實際上，BSP是一個介于操作系統和底層硬件之間的軟件層次，包括了系統中大部分與硬件聯系緊密的軟件模塊。設計一個完整的BSP需要完成兩部分工作：嵌入工系統的硬件初始化的BSP功能，設計硬件相關的設備驅動。

硬件層中包含嵌入式微處理器、存儲器(SDRAM、ROM、Flash等)、通用設備接口和I/O接口(A/D、D/A、I/O等)。在一嵌入式處理器基礎上添加電源電路、時鐘電路和存儲器電路，就構成了一個嵌入式核心控制模塊。其中操作系統和應用程序都可以固化在ROM中。

嵌入式系統主要由哪幾部分組成

1、處理器內核

嵌入式系統的心臟是處理器內核。處理器內核從一個簡單便宜的8位微控制器，到更復雜的32位或64位微處理器，甚至多個處理器。嵌入式設計人員必須為能夠滿足所有功能和非功能時限、要求的應用選擇成本最低的設備。

2、模擬I/O

D/A和A/D轉換器是用來從環境中搜集數據并反饋的。嵌人式設計人員必須了解需要從環境中搜集數據的類型、數據的精度要求和輸入/輸出數據的速率，以便為應用程序選擇合適的轉換器。嵌入式系統的反應特性受外部環境決定。嵌入式系統必須有足夠快的速度跟上環境變化，以此來模擬信息，例如光、聲壓或加速度被感知并輸入到嵌入式系統中。

3、傳感器和執行機構

傳感器一般從環境中感知模擬信息。執行機構通過某些方式控制環境。

4、用戶界面

這些界面可以像LED屏一樣簡單，也可以像工藝精良的手機和數碼相機的屏幕那樣復雜。

5、應用程序的特定入口

類似于ASIC或者FPGA的硬件加速，是用來加速在應用程序中有高性能要求的特定功能模塊。嵌入式設計師必須利用加速器獲得最大的應用程序性能，來對程序進行適當?shù)幕I劃或分區。

6、軟件

在嵌入式系統開發中軟件是一個重要的部分。在過去幾年，嵌入式軟件的數量已經增長得比摩爾定律還快，幾乎是每十個月就成倍增長。嵌入式軟件在某些方面性能、存儲器和功耗、經常被優化。越來越多的嵌入式軟件通過高級語言來編寫，如C/C++。而更多的性能關鍵的代碼段仍然使用匯編語言來編寫。

7、存儲器

存儲器是嵌入式系統中重要的部分，嵌入式程序可以在沒有RAM或ROM的情況下運行。有許多易失的和非易失的存儲器用于嵌入式系統中，關于此內容在書的后面會有更多的說明。

8、仿真和診斷

嵌入式系統很難看見或接觸到。調試的時候需要接口與嵌入式系統相連。診斷端口，如JTAG聯合測試行動組、就常常用于調試嵌入式系統。片上仿真能用來提供應用程序的可見性行為。這些仿真模塊能可視化地提供運行時的行為和性能，實際上由板上的自診斷能力取代了外部邏輯分析儀的功能。

嵌入式系統的應用領域

1、工業控制

基于嵌入式芯片的工業自動化設備將獲得長足的發展，目前已經有大量的8、16、32 位嵌入式微控制器在應用中，網絡化是提高生產效率和產品質量、減少人力資源主要途徑，如工業過程控制、數字機床、電力系統、電網安全、電網設備監測、石油化工系統。就傳統的工業控制產品而言，低端型采用的往往是8位單片機。但是隨著技術的發展，32位、64位的處理器逐漸成為工業控制設備的核心，在未來幾年內必將獲得長足的發展。

2、交通管理

在車輛導航、流量控制、信息監測與汽車服務方面，嵌入式系統技術已經獲得了廣泛的應用，內嵌GPS模塊，GSM模塊的移動定位終端已經在各種運輸行業獲得了成功的使用。目前GPS設備已經從尖端產品進入了普通百姓的家庭，只需要幾千元，就可以隨時隨地找到你的位置。

3、信息家電

這將稱為嵌入式系統最大的應用領域，冰箱、空調等的網絡化、智能化將引領人們的生活步入一個嶄新的空間。即使你不在家里，也可以通過電話線、網絡進行遠程控制。在這些設備中，嵌入式系統將大有用武之地。

嵌入式系統是以應用為中心，以現代計算機技術為基礎，能夠根據用戶需求(功能、可靠性、成本、體積、功耗、環境等)靈活裁剪軟硬件模塊的專用計算機系統。 [2]要點概括：以應用為中心：強調嵌入式系統的目標是滿足用戶的特定需求。就絕大多數完整的嵌入式系統而言，用戶打開電源即可直接享用其功能，無需二次開發或僅需少量配置操作。 [2]專用性：嵌入式系統的應用場合大多對可靠性、實時性有較高要求，這就決定了服務于特定應用的專用系統是嵌入式系統的主流模式，它并不強調系統的通用性和可擴展。這種專用性通常也導致嵌入式系統是一個軟硬件緊密集成的最終系統，因?yàn)檫@樣才能更有效地提高整個系統的可靠性并降低成本，并使之具有更好的用戶體驗。 [2]以現代計算機技術為核心：嵌入式系統的最基本支撐技術，大致上包括集成電路設計技術、系統結構技術、傳感與檢測技術、嵌入式操作系統和實時操作系統技術、資源受限系統的高可靠軟件開發技術、系統形式化規范與驗證技術、通信技術、低功耗技術、特定應用領域的數據分析、信號處理和控制優化技術等，它們圍繞計算機基本原理，集成進特定的專用設備就形成了一個嵌入式系統。

嵌入式系統的應用領域非常廣泛，主要包括以下幾個方面?：?1?汽車行業?：嵌入式系統在汽車行業中有著重要的應用，包括引擎控制單元(ECU)、車載娛樂系統、智能駕駛系統和車載導航系統等。它們負責監控和控制車輛的各個方面，提高行車安全性、駕駛體驗和能源效率。

?消費電子?：嵌入式系統在消費電子產品中也有廣泛應用，如智能手機、平板電腦、智能電視、洗衣機、冰箱、空調、智能音箱和游戲機等。這些設備依靠嵌入式系統來控制其功能和操作，提供便捷的使用體驗和高度個性化的功能。

?醫療設備?：嵌入式系統在醫療設備中用于實時監測和調整患者的生理狀況，例如心電圖機、血壓計、病人監護儀和醫療影像設備等。這些系統提高了醫療的安全性和效率。

?工業自動化?：在工業生產中，嵌入式系統用于控制和監測各種機械設備和生產線，例如PLC(可編程邏輯控制器)和工業機器人。它們能夠?qū)崿F(xiàn)智能化的生產過程，提高生產效率和質量。
