TI公司的MSP430單片機以獨特的低功耗和模塊化設計贏得了設計者的青睞。新型MSP430F247其性價比相當高，該16位單片機處理速度快，超低功耗，能節省很多資源;MSP430F247內置I2C模塊，方便了程序編寫，大大降低了程序的出錯率。同時更多的I/O口可以級聯更多的外圍器件，而無需使用地址數據鎖存器件，既方便了程序的編寫，也簡化了硬件電路的設計。

溫度傳感器TMP275可直接輸出數字信號，而無需取樣、放大、濾波和模數信號的轉換，可以直接傳輸給單片機信號處理系統;而且輸出信號分辨率可以達到0.0625，測溫精度±0.5℃，若使用MSP430F247做控制器，可直接與其自帶的I2C模塊相連，使用方便。

2 電路設計

2.1 總體方案設計

該測溫儀的硬件結構由溫度測量、核心控制電路、顯示電路和電源電路等4部分組成?？傮w方案框圖如圖l所示。

2.2 單元模塊設計

2.2.1 核心控制電路

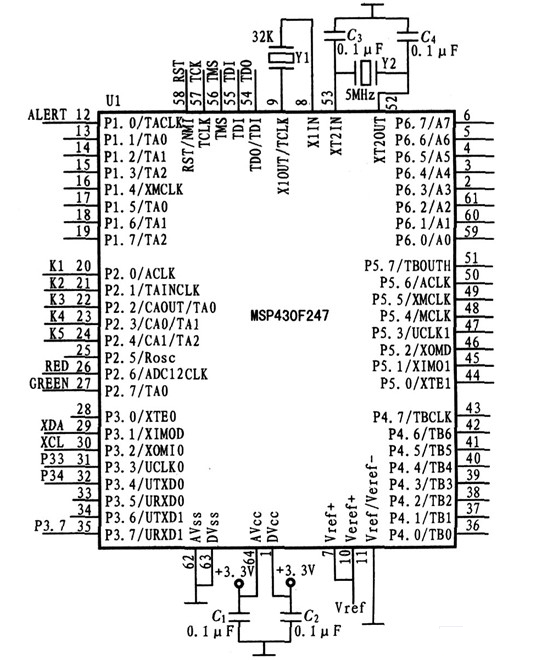

核心控制電路采用MSP4313F247完成數據的測量和處理，實現溫度測量和控制輸出顯示功能，電路如圖2所示，其中的P3.1.P3.2分別是MSP430F247自帶I2C模塊的SCL和SDA，可以直接連接TMP275，不用再模擬I2C口，應注意接上拉電阻。

圖2 核心控制電路

2.2.2 溫度測量

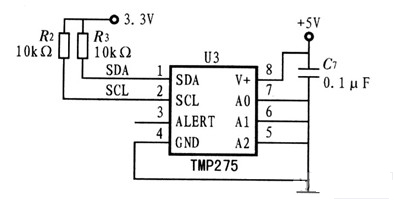

測溫部件采用TI公司生產的溫度傳感器TMP275，以數字形式用I2C總線向CPU傳輸數據，圖3給出溫度測量電路。

圖3 溫度測量電路

TMP275是一個I2C總線的溫度傳感器，測溫范圍一40℃~+125℃，在一20℃~+100℃之間最大誤差僅為±0.5℃。

TMP275內部有指針寄存器、配置寄存器、溫度值寄存器、高溫和低溫限制寄存器等5個寄存器。

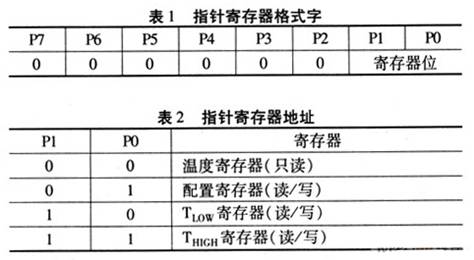

指針寄存器是通過P1，P0識別哪個寄存器來響應讀寫命令。其格式字如表1所示，指針地址如表2所示。

配置寄存器是一個8位可讀寫的寄存器，用來存儲TMP275的工作模式控制字，詳細資料請參見參考文獻。

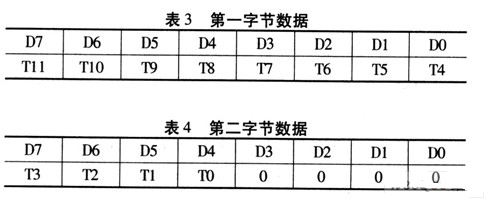

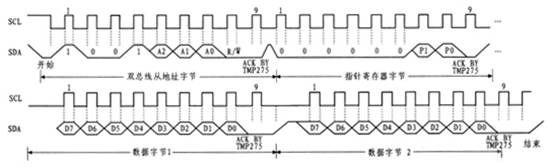

溫度寄存器是12位補碼只讀寄存器，用來存儲最近變換得到的數據，存儲形式與TI公司的TMPl00和DALLAS公司的DSl8820相同。該寄存器通過2個字節讀寫數據，如表3，表4所示，且先傳輸高8位再傳輸?shù)?位，其中第一個字節8位有效，第二個字節只有高4位有效。上電和復位后讀出的是0°。圖4和圖5分別是I2C數據寫、讀時序圖。

測溫儀的設計方案?主要包括以下幾個方面：

1. 測溫原理

測溫儀基于紅外測溫原理工作。所有溫度高于絕對零度(-273℃)的物體都會向外輻射紅外電磁波，物體的表面溫度與其輻射的紅外電磁波能量成正比。紅外測溫儀通過測量目標物體發出的紅外輻射能量來計算物體的實際溫度。具體過程包括：光學系統匯聚目標紅外輻射能量，使其聚焦在光電探測器上，探測器將紅外輻射能量轉變?yōu)殡娦盘?，?jīng)過放大器和信號處理電路處理后，最終轉變?yōu)楸粶y目標的溫度值?1。

2. 硬件組成

測溫儀的硬件組成包括：

?光學系統?：匯集目標紅外輻射能量。

?光電探測器?：將紅外輻射能量轉變?yōu)殡娦盘枴?

?信號放大器及處理電路?：對電信號進行放大和處理，最終計算出溫度值。

?顯示輸出?：通常采用LCD顯示屏顯示溫度值，部分設備還支持語音報數或數據傳輸?shù)诫娔X進行集中處理?12。

3. 軟件設計

軟件設計主要包括信號處理算法和用戶界面設計。信號處理算法用于將電信號轉換為溫度值，并通過單片機進行復雜處理。用戶界面設計包括LCD顯示、按鍵控制、電量檢測等功能。部分高端測溫儀還支持多模式切換、高溫報警、記憶功能等?23。

4. 具體技術參數

?測溫范圍?：前額32-43℃，表面溫度0-60℃。

?測量精度?：±0.2℃。

?測量時間?：≤1秒。

?測量距離?：1-10厘米。

?發射率?：0.95。

?紅外波長?：5-14μm。

?按鍵功能?：開關機、測溫、單位切換、記憶模式、高溫報警等?2。

5. 應用場景

測溫儀廣泛應用于公共場所、企業單位和家庭，用于快速、準確地測量人體或其他物體的溫度。
