由于需要遵守嚴格的排放法規并提高整體車輛效率的需要，汽車行業正迅速朝著漸進的電氣化發展。在這一轉變中，三級逆變器已成為電力和混合推進系統中的重要組成部分。這些逆變器具有比傳統兩級設計的優勢，包括較低的諧波失真，減少開關損耗和更高的系統效率。

盡管三級逆變器有助于電動車動力傳動系統的許多好處，但它們也引入了與系統成本和復雜性有關的挑戰。因此，要利用兩級和三級拓撲優勢的平衡方法至關重要。本文將重點介紹這種混合方法所提供的好處，該方法體現在單個功率模塊(EMPACK)中，能夠在管理成本和復雜性的同時提高效率。

隨著汽車推進系統的發展，以滿足對效率，環境保護和遵守監管標準的日益增長的需求，電動傳動系統已成為創新的焦點。用于乘用車，商用車或卡車的電動傳動系統必須提高能源效率，以最大程度地利用電池，擴展駕駛范圍并提高電池壽命。此外，實現更快的充電時間和提高功率分配是現代電動傳動系統的關鍵考慮因素。這些系統有望在惡劣的環境條件下有效運行。因此，逆變器，電動傳動系統的核心成分，必須相應地適應。

逆變器在電動傳動系統中起著關鍵作用，多年來從硅碳化物碳化物電源半導體演變而來。 SIC MOSFET設備專門顯示出卓越的性能，與傳統IGBT相比，靜態損失減少和切換損失。這使得能夠提高效率和功率密度，并改善電動機控制并減少能量損失，從而使基于SIC的逆變器成為高級電動汽車和混合動力汽車的首選選擇。

電動機的效率

三級逆變器由于能夠進一步提高運動效率并擴大車輛范圍而在汽車應用中越來越流行。由三級切換拓撲產生的較低諧波失真會減少電動機中的鐵損耗，這是傳動系統效率的關鍵因素。

電動傳動系統中的大多數損失源于各種因素，例如機械，銅和鐵核損失，總諧波失真(THD)對總體能量浪費產生了顯著貢獻。

磁滯損失

磁滯損失是由鐵芯的重復磁化和反復消反應引起的，因為電流流過電動機繞組。該過程以熱的形式導致能量耗散。磁滯損失與電流的頻率和最大通量密度成正比，并且減輕它是提高運動效率的關鍵。

渦流損失

由于磁場的變化，在鐵芯內誘導了渦流。這些電流會導致電阻加熱，從而進一步降低電動機的效率。用絕緣材料層壓鐵芯有助于最大程度地減少這些損失，從而使其成為改善運動性能的必要步驟。

thd

THD主要是由于諧波的存在，測量波形與其理想正弦形狀的偏差。在電動機中，THD會導致?lián)p失增加，效率下降和電磁干擾。為了減輕THD，使用開關頻率和調制指數的優化，使用了高級控制策略，例如預測控制或空間矢量脈沖寬度調制。

減少THD是三級逆變器的關鍵優勢之一，因為它們可以限制諧波畸變，從而提高電動傳動系統的整體效率。

Empack三級電源模塊的設計

Semikron-Danfoss已開發了專門用于汽車應用的Empack Power模塊，并結合了先進的三級逆變器技術。這個最先進的模塊提供了兩種變體：傳統的兩級拓撲結構和現代的三級拓撲結構，都共享相同的物理形狀。

與兩級設計中的兩個開關相比，三級拓撲(TNPC)稱為T型中性點(TNPC)，每半橋采用四個開關。這種配置允許減少開關損耗和提高功率效率。 TNPC比NPC的關鍵好處是，它不需要其他二極管，因此可以釋放空間以在同一模塊中摻入更多的半導體芯片。在此拓撲中使用SIC MOSFET可確保更高的效率和可靠性。

Empack模塊還結合了創新的包裝技術，例如Flex Foil Technology(圖1)，該技術取代了傳統的電線鍵合方法。撓曲線可以更好地路由電流，并增強模塊的機械和熱耐用性。此外，在熱堆棧中使用直接壓力的DIE(DPD)技術可減少熱界面材料的厚度，從而提高熱效率。

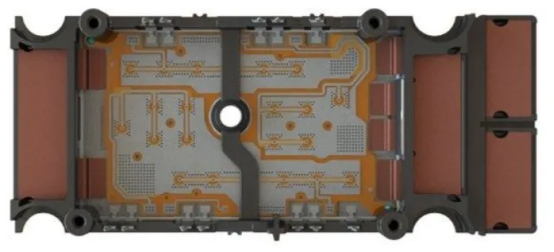

圖1：Empack模塊利用彈性層技術。

基于彎曲的包裝技術是用于復雜電路的理想解決方案，其中三個導電層(基板，彎曲線的頂部和底部)改善了電流分布。

模擬和結果

為了驗證Empack三級功率模塊的優勢，使用稱為Semisel的專有工具進行了模擬，該工具估計了逆變器損失和半導體連接溫度。該工具模擬了在標準的全球統一輕型車輛測試程序(WLTP)周期下，在兩級和三級配置中，在兩級和三級配置中模擬了1,200-V SIC MOSFET的行為。

仿真結果表明，三級逆變器顯著降低了開關損耗，與兩級配置相比，降低了80%。此外，總體逆變器效率提高了0.44%，三級拓撲結構達到99.34%。盡管看似很小，但這種效率的提高轉化為能源消耗的有意義的減少，尤其是在考慮隨著時間的推移的運動損失時。

結果還強調，根據駕駛條件的不同，鐵損失減少了62%至77%，這轉化為車輛運行期間能源效率的顯著提高。

這項研究證明了三級逆變器技術的重大好處，尤其是在Empack Power模塊中實施時。該設計結合了先進的包裝技術，例如Flex-Foil和DPD，以及三級TNPC拓撲，可實現較高的效率和較低的熱損耗。

提出的模擬證實，三級配置可顯著提高系統效率，從而降低了電動機和逆變器內部的損失。 Empack模塊在緊湊且具有成本效益的包裝中提供高效率的能力使其成為未來EV和混合車輛傳動系統的有吸引力的解決方案。

通過使用三級逆變器拓撲，制造商可以擴展車輛范圍，提高電池壽命并提高整體性能，同時最大程度地減少所有權總成本。隨著汽車行業繼續轉向電氣化，諸如Empack之類的創新解決方案將在塑造流動性的未來中發揮至關重要的作用。
