?Cortex-M3?是一個32位的處理器內核，具有速度快、功耗低、價格便宜等特點，廣泛應用于嵌入式系統中。在?智能家居?領域，Cortex-M3被用于設計智能家居監控終端和控制子網，以實現智能家居系統的遠程監控和控制功能。

Cortex-M3在智能家居中的應用

?智能家居監控終端設計?：基于Cortex-M3微處理器的智能家居監控終端設計，通過將智能家居系統中的信息與控制中心設備設計成web服務器，用戶可以通過遠程計算機上的瀏覽器軟件對嵌入式Web服務器進行訪問，從而實現遠程監控。這種設計的關鍵在于設計能夠接入Internet的嵌入式控制終端?1。

?感知與控制子網設計?：在物聯網智能家居系統中，不再按功能劃分為各個獨立的子網，而是按傳輸接口形式和信息流的走向融合為感知/控制子網。NXP Cortex-M3/M0系列ARM微處理器因其優異性能和低廉價格，為這樣的設計提供了良好條件?2。

Cortex-M3的技術特點和優勢

Cortex-M3采用哈佛結構，擁有獨立的指令總線和數據總線，這使得取指與數據訪問可以并行進行，從而提升了性能。此外，Cortex-M3采用了Tail-Chaining中斷技術，能夠減少中斷處理的時間，提高系統的響應速度?3。這些特性使得Cortex-M3非常適合用于需要高速處理和低功耗的智能家居系統中。

在真正的物聯網智能家居系統中，不應當再按功能劃分為各個獨立的抄表網、環境網、電控網、安防網等,而只是按傳輸接口形式和信息流的走向，融合為感知/控制子網。對于具有多主競爭總線接口的模塊(如CAN、ZigBee等)，融合為感知/控制子網;而對眾多僅具單主總線的RS485模塊，則按信息流的流向，融合成循環檢測的感知子網和點控的控制子網。NXP CortexM3/M0系列ARM微處理器的優異性能，低廉的價格為這樣的設計開發提供了良好的條件。

1 系統體系結構

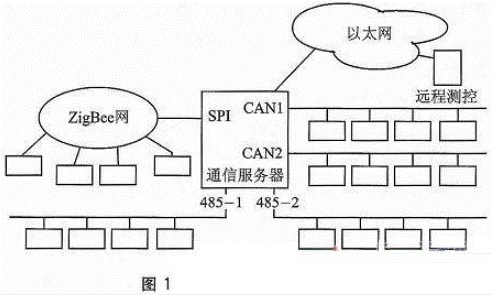

物聯網智能家居系統如圖1所示，它實際上是一個分布式測控系統。

它的上層管理網是以太網，用于在廣闊的互聯網范圍內信息共享，其上連接有各種管理、存儲及遠程控制設備。

它的下層，不再以功能(環境、抄表、安防、電控等)切割分塊，而是按信息流走向整合形成感知/控制網。感知網以多主或輪詢的方式向上傳送信息，而控制網則可采用一主多從方式向下傳送控制命令。

在感知/測控網中，按媒體連接型式則有RS485總線網、CAN總線網、ZigBee總線網、WiFi總線網等。

連接上、下層的是多個嵌入式通信服務器。通信服務器是智能家居中的核心模塊，它在整個智能家居系統中不僅起到了上下信息傳遞的作用，而且進行數據融合、分類以及安全管理，是感知網的管理主機。

2 嵌入式通信服務器

嵌入式通信服務器是智能家居中的核心模塊，選用的是NXP公司CortexM3系列中的LPC1768處理器。LPC1768處理器是一個低功耗，具有強大功能的32位ARM芯片。

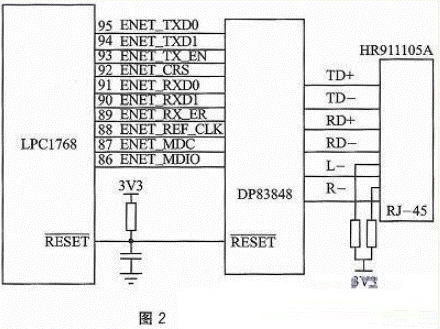

LPC1768單片機內部包含有一個功能齊全的10/100 Mbps以太網RMII接口控制器，它可以通過RMII接口(通常簡化為媒體獨立接口MII)外接一個物理接口收發器(PHY),再接上網絡變壓器和RJ45接口,就組成了一個完整的以太網通信接口，如圖2所示。

PHY芯片選用美國國家半導體公司的DP83848，這是10/100 Mbps單路物理層器件功能，用于為L(zhǎng)PC1768芯片提供物理層接口。

以太網 MAC，通過RMII 接口與片外PHY 相連。如圖2所示，LPC1768的以太網模塊使用RMII(簡化MII的媒體獨立接口)來連接外部PHY 芯片(DP83848)。其中有8根RMII的串行數據總線，還有2根MIIM(媒體獨立接口管理)接口管理控制線，從而實現與片外以太網PHY 之間的連接。DP83848的復位信號可以共用LPC1768的復位信號。

以太網RMII 的引腳信號如下：

① ENET_TX_EN為輸出發送數據使能;

② ENET_TXD[1:0]為輸出發送數據，2 位;

③ ENET_RXD[1:0]為輸入接收數據，2 位;

④ ENET_RX_ER為輸入接收錯誤;

⑤ ENET_CRS為輸入載波偵聽/數據有效;

⑥ ENET_REF_CLK/ENET_RX_CLK為輸入?yún)⒖紩r(shí)鐘用于外部PHY的媒體獨立接口管理(MIIM)的信號;

⑦ ENET_MDC為輸出MIIM 時鐘;

⑧ ENET_MDIO為輸入/輸出MI 數據輸入和輸出。

DB83848通過TD+、TD-、RD+、RD-經隔離變壓器、RJ45口輸出，L、R驅動LED，指示輸入、輸出狀態。

3 CAN接口及CAN感知網

在智能家居中采用CAN感知/控制子網，這里面有CAN以太網關、CAN路由器、CAN感知/控制模塊。由于CAN以太網關和CAN路由器需要以太網控制器(MAC)和2個CAN控制器，所以CAN以太網關、CAN路由器均由CortexM3的LPC1768來承擔，而CAN感知/控制模塊則由CortexM0的LPC11C12/24來承擔。

3.1 CAN以太網關、CAN路由器

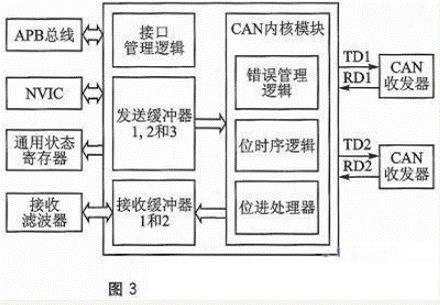

如圖3所示，LPC1768內部集成有CAN控制器，外接CAN收發器就構成了嵌入式通信服務器的CAN通信接口，所以能很方便地構成以太CAN網關。又由于LPC1768內部集成有2個CAN控制器，因而它支持2個CAN子網，能很方便地構成CAN路由器。

LPC1768的CAN控制器支持控制局域網(CAN)，提供了一個完整的CAN 協議(遵循CAN 規范V2.0B)實現方案，因而它能很方便地兼容/混用過去的SJA1000 CAN系統。

3.2 CAN總線感知/控制模塊

CAN感知/控制模塊均選用基于CortexM0的LPC11C14/24。LPC11C14內部集成有一個CAN控制器,而LPC11C24是在LPC11C14的基礎上集成了一個CAN收發器TJF1051。采用LPC11C14/24比過去采用51單片機+TJF1050+SJA1000方式，不僅性能大大提高，而且占用PCB板面積大大減小，芯片材料成本減少了40%。

新舊系統混用最好都采用同樣的CAN收發器。由于原CAN系統中CAN收發器芯片采用的是TJF1050，而TJF1051是與TJF1050高度兼容，因而以LPC11C14/24構成的CAN模塊和采用51單片機+TJF1050+SJA1000的CAN模塊高度兼容/混用。

4 RS485接口及RS485感知網

在原智能家居系統中有不少的感知網采用RS485總線，而且采用的是80C51系列的9位多機通信方式。在新系統中選用CortexM0/M3后，也完全可兼容/混用原系統。LPC11C14的CAN接口如圖4所示。

4.1 LPC812M101FDH20的感知/控制網從機模塊

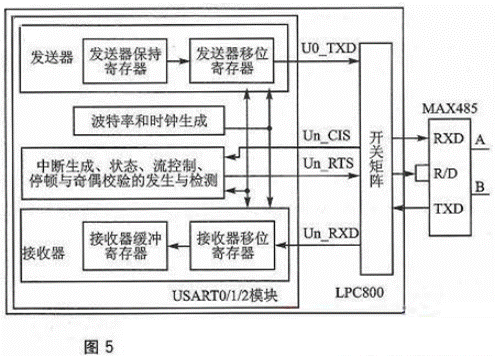

LPC812M101FDH20是NXP CortexM0系列中的20引腳廉價芯片，它有16K閃存、4K SRAM和3個串口。如圖5所示,LPC812M101FDH20通過開關矩陣分配引腳充當U0/U2/U3_TXD、U1/U2/U3_RXD、U1/U2/U3_RTS，連接MAX485即構成了RS485通信接口。在軟件中，通過CFG配置寄存器的第3、2位設置成10(9位通信模式)，這就成了兼容于MCS51的多機通信方式(即可進行軟件地址檢測和收發器方向控制的RS485通信)。

由于LPC800系列微處理器串口的9位通信方式中的第9位僅能進行奇偶校驗設置，不能人為設置1/0(地址/數據)，所以它只能在RS485感知/控制網中充當從機。

在充當從機使用中,先要將USART CTRL寄存器第2位(ADDRDET使能地址檢測模式)設置為1，這時僅對主機發來的地址數據，產生一個接收數據中斷。軟件隨后便檢查接收地址數據，判斷是否是本機地址。如果是，則軟件會清零ADDRDET位，所有后續輸入數據均會被正常接收處理。在一次輪詢應答響應完后，再將USART CTRL寄存器第2位(ADDRDET使能地址檢測模式)設置為1，等待下次輪詢本機。

LPC800的串口由于在設置波特率時,還可使用小數分頻器，使其在各種晶振下均能獲得精準波特率;同時，它采用3次采樣接收，接收數據是3個樣本“投票”中的2個，當有 1個樣本與其他不同時，會將USART狀態寄存器第“15”位設置狀態標志(接收噪聲中斷標志)，從而大大降低了誤碼率。
