?振蕩電流是一種大小和方向都周期性發生變化的電流，能產生振蕩電流的電路就叫做振蕩電路。其中最簡單的振蕩電路叫LC回路。

振蕩電流是一種交變電流，是一種頻率很高的交變電流，它無法由線圈在磁場中轉動產生，只能由振蕩電路產生。振蕩電路物理模型(即理想振蕩電路)的滿足條件：①整個電路的電阻R=0(包括線圈、導線)，從能量角度看沒有其它形式的能向內能轉化，即熱損耗為零。②電感線圈L集中了全部電路的電感，電容器C集中了全部電路的電容，無潛布電容存在。③LC振蕩電路在發生電磁振蕩時不向外界空間輻射電磁波，是嚴格意義上的閉合電路，LC電路內部只發生線圈磁場能與電容器電場能之間的相互轉化，即便是電容器內產生的變化電場，線圈內產生的變化磁場也沒有按麥克斯韋的電磁場理論激發相應的磁場和電場，向周圍空間輻射電磁波。

充電完畢(放電開始)：電場能達到最大，磁場能為零，回路中感應電流i=0。放電完畢(充電開始)：電場能為零，磁場能達到最大，回路中感應電流達到最大。充電過程：電場能在增加，磁場能在減小，回路中電流在減小，電容器上電量在增加。從能量看：磁場能在向電場能轉化。放電過程：電場能在減少，磁場能在增加，回路中電流在增加，電容器上的電量在減少。從能量看：電場能在向磁場能轉化。在振蕩電路中產生振蕩電流的過程中，電容器極板上的電荷，通過線圈的電流，以及跟電流和電荷相聯系的磁場和電場都發生周期性變化，這種現象叫電磁振蕩。

LC振蕩電路?是由電感(L)和電容(C)組成的選頻網絡，用于產生高頻正弦波信號的電路。它也被稱為振蕩器電路、諧振電路或調諧電路。?

工作原理

LC振蕩電路利用電容和電感的儲能特性，使電能和磁能交替轉化，形成振蕩。當電容充電時，電感斷電;當電感通電時，電容放電。這種能量轉移的過程不斷重復，形成振蕩。

應用領域

LC振蕩電路在許多電子設備中都有廣泛應用，特別是在無線電設備中，用于振蕩器、濾波器、調諧器和混頻器電路中。它們能夠產生穩定的正弦波信號，適用于需要精確頻率控制的應用場景。

特點

LC振蕩電路具有以下特點：

?穩定性?：產生的信號具有很高的穩定性，適用于需要穩定頻率信號的應用場景。

?簡單結構?：相對簡單，易于設計和實現，適合于各種電子設備的集成。

?頻率可調?：通過調節電感或電容的數值，可以方便地調節振蕩頻率，滿足不同需求。

C振蕩是一種電路振蕩器，由電感(L)和電容(C)組成。它是一種基礎且重要的諧振電路，在許多電子設備和系統中都有廣泛應用。通過交替儲存和釋放能量的方式，LC振蕩器可以產生穩定的正弦波信號。

1.原理

LC諧振電路：LC振蕩器由電感和電容構成LC諧振電路。在振蕩過程中，電感和電容之間的能量不斷在互相轉移。

諧振頻率：LC振蕩器的振蕩頻率由電感和電容的數值以及振蕩電路的拓?fù)浣Y(jié)構決定。通常情況下，振蕩頻率為1/2πLC1/2πLC。

振蕩條件：LC振蕩器在一定的工作條件下能夠持續振蕩，主要依賴于電感和電容的數值、電路的負反饋等。

2.特點與優勢

穩定性：LC振蕩器產生的信號通常具有很高的穩定性，適用于需要穩定頻率信號的應用場景。

簡單結構：LC振蕩器的結構相對簡單，易于設計和實現，適合于各種電子設備的集成。

頻率可調：通過調節電感或電容的數值，可以方便地調節LC振蕩器的振蕩頻率，滿足不同需求。

3.應用領域

通信系統：在射頻發射機、接收機中用于產生或接收穩定的射頻信號。

計時電路：用于時鐘電路、頻率合成器等，提供精確的時鐘信號。

檢測儀器：在頻譜分析儀、示波器等儀器中用于提供測試信號。

模擬電路：在模擬信號處理中經常用到LC振蕩器，如濾波器、調制解調器等。

4.工作原理

激勵信號：LC振蕩器通過外部激勵信號或初始能量輸入來啟動振蕩。

振蕩開關：在振蕩開始后，電感和電容交替儲存和釋放能量，形成振蕩循環。

負反饋：通過適當?shù)姆答伝芈?，振蕩器能夠保持穩定的振蕩輸出，并使得輸出信號符合要求。

5.頻率調節方法

電容調節：通過改變電容器的數值來調節LC振蕩器的振蕩頻率，一般頻率與電容量成反比。

電感調節：調節電感的數值也能改變振蕩頻率，頻率與電感量成正比。

變?nèi)荻O管：使用變?nèi)荻O管可以實現無級調節頻率的功能，通過改變反向偏置電壓來改變電容值。

LC諧振電路，是信號處理電路，必須有個輸入信號，并輸入信號頻率相關，輸出信號頻譜可寬可窄，視要求而定;

LC振蕩電路，是產生周期信號的地方，其輸出近似為單一頻率信號

LC振蕩電路

LC振蕩電路，是指用電感L、電容C組成選頻網絡的振蕩電路，用于產生高頻正弦波信號，常見的LC正弦波振蕩電路有變壓器反饋式LC振蕩電路、電感三點式LC振蕩電路和電容三點式LC振蕩電路。LC振蕩電路的輻射功率是和振蕩頻率的四次方成正比的，要讓LC振蕩電路向外輻射足夠強的電磁波，必須提高振蕩頻率，并且使電路具有開放的形式。

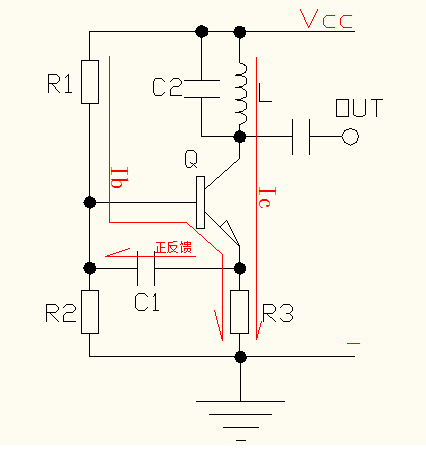

LC振蕩電路運用了電容跟電感的儲能特性，讓電磁兩種能量交替轉化，也就是說電能跟磁能都會有一個最大最小值，也就有了振蕩。不過這只是理想情況，實際上所有電子元件都會有損耗，能量在電容跟電感之間互相轉化的過程中要么被損耗，要么泄漏出外部，能量會不斷減小，所以實際上的LC振蕩電路都需要一個放大元件，要么是三極管，要么是集成運放等數電LC，利用這個放大元件，通過各種信號反饋方法使得這個不斷被消耗的振蕩信號被反饋放大，從而最終輸出一個幅值跟頻率比較穩定的信號。頻率計算公式為f=1/[2π√(LC)]，其中f為頻率，單位為赫茲(Hz);L為電感，單位為亨利(H);C為電容，單位為法拉(F)。

lc振蕩電路工作原理及特點分析LC電磁振蕩過程涉及的物理量較多，且各個物理量變化也比較復雜。實際分析過程中，如果注意到電場量(電場能、電壓、電場強度)和磁場量(磁場能、電流強度、磁感應強度)的異步變化，電場量、磁場量各自的同步變化，充分利用包含電場能、磁場能在內的能量守恒，由能量變化輻射其他物理變化，就可快速地弄清各物理量的變化情況，判斷電路所處的狀態。

LC振蕩電路運用了電容跟電感的儲能特性，讓電磁兩種能量交替轉化，也就是說電能跟磁能都會有一個最大最小值，也就有了振蕩。由于所有電子元件都會有損耗，能量在電容跟電感之間互相轉化的過程中要么被損耗，所以實際上的LC振蕩電路都需要一個放大元件，要么是三極管，要么是集成運放等數電IC，利用這個放大元件，通過各種信號反饋方法使得這個不斷被消耗的振蕩信號被反饋放大，從而最終輸出一個幅值跟頻率比較穩定的信號。
