汽車耦合器，一個看似低調卻在車輛系統中發揮關鍵作用的元件。讓我們深入探討它的工作原理，揭開其神秘面紗。

耦合器的本質

耦合器的核心原理在于將輸入的電信號通過封裝在管座內的紅外光發射器件與接收器件進行轉換。當電信號加到LED上，它就像一顆燈泡，發出紅外光。光接收器則捕捉這一信號，將其轉化為電信號，直接輸出或經放大處理，輸出標準數字信號。這種技術在微波領域中廣泛應用，無論是日常生活還是工業生產，都離不開耦合器的精確控制。

光電耦合器的獨到之處

在汽車中，光電耦合器，又名光耦，是另一種重要的耦合器類型。它由發光二極管、光敏二極管以及信號放大電路組成，實現了電氣隔離。當外部信號通過發光二極管轉化為光信號，光敏二極管會根據光的強度導通，從而傳遞信號。它的優勢在于抗干擾性強、壽命長和體積小巧，為汽車系統的穩定運行提供保障。

汽車發動機的冷卻系統

汽車發動機的工作溫度至關重要，通常通過水冷系統來維持。在車輛啟動時，發動機溫度較低，耦合器如風扇離合器便發揮關鍵作用。比如硅油離合器，它通過硅油作為工作介質，控制風扇的啟動與停止。當發動機溫度上升，離合器結合，風扇開始工作，冷卻系統正常運作。

?汽車級光電耦合器?是一種利用光信號傳輸電信號的器件，主要用于汽車電子系統中，實現電氣隔離和信號傳輸。它由發光二極管和光敏二極管組成，通過光的發射和接收來實現電信號的隔離傳輸。光電耦合器具有抗干擾能力強、壽命長、體積小巧等優點，廣泛應用于汽車系統的穩定運行中?12。

工作原理

光電耦合器的工作原理是將輸入端的電信號轉化為光信號，通過發光二極管發出光線，然后光敏二極管接收這些光線并轉化為電信號輸出。這種“電—光—電”的轉換過程實現了輸入輸出端的電氣隔離，從而增強了系統的抗干擾能力?24。

應用場景

汽車級光電耦合器在汽車電子系統中有著廣泛的應用，主要包括：

?電路隔離?：在汽車電路中，光電耦合器用于隔離高電壓和低電壓電路，防止電氣干擾和保護電路元件。

?信號傳輸?：在傳感器、儀表盤顯示、發動機控制系統等部位，光電耦合器用于傳輸各種控制信號和傳感器數據。

?噪聲抑制?：通過光電隔離，有效抑制電磁干擾，確保信號的穩定傳輸?12。

認證標準

為了確保汽車級光電耦合器的高質量和可靠性，AEC-Q102標準是關鍵認證之一。這一標準包括光電參數測試、可靠性測試和環境應力測試等，確保光電耦合器能在極端的工作環境下穩定工作?1。

汽車級光電耦合器中使用高性能LED的問題。高性能LED的使用證明了光耦合器可以處理汽車1級應用。本文還概述了Avago的 產品組合，這些產品可以應對更高的溫度和更低的價格需求。

光耦合器處理汽車1級應用的關鍵推動因素之一是使用超高性能LED。LED光輸出下降不到0.2 /°C，有助于達到高溫規格并改善LED設計和制造。結合包裝設計，這已顯示出非?？煽康男阅堋８鶕?jù)一些15歲汽車的任務概況，在高度加速的連續工作壽命壓力條件下，這相當于大約2000小時。在承受5000小時的壓力后，電流傳輸比下降不到10，系統設計人員可以適應這些變化，從而覆蓋汽車超過35年的使用壽命。

電動機驅動系統中的光耦合器

介紹

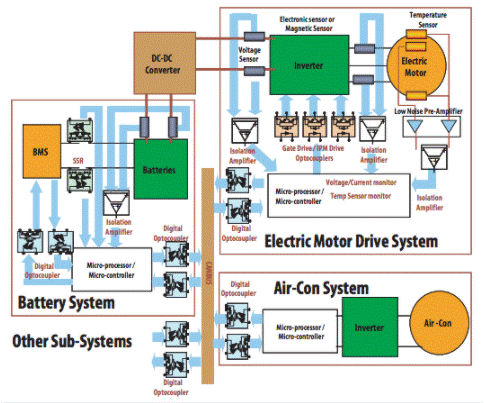

石油價格的迅速上漲推動了高能效混合動力汽車(HEV)的增長成為汽車行業的中心?；旌蟿恿ζ囍惺褂玫母邏弘姵匦枰^緣和隔離。在當前的混合動力設計中，已經選擇了光耦合器來完成這項任務。圖1顯示了在HEV的電動機驅動系統中放置光耦合器的示例。

盡管Avago Technologies的汽車光耦合器是隔離產品系列的 成員，但Avago光耦合器已經以工業級產品的形式成功用于混合動力汽車項目近十年。在當今市場上，它已不足以滿足所有新興的汽車隔離應用，尤其是在要求高達125°C的高環境溫度下長期可靠運行的應用中。

LED改進

光耦合器的主要部件由光電檢測器IC和LED組成。在實踐中，有時只需很少或不做任何設計更改就可以重新光電檢測器，以用于高溫汽車用途。但是，LED需要更仔細的考慮。一些競爭者甚至客戶可能會對在如此高的環境溫度下使用LED表示擔憂或偏見。這種觀點中的某些觀點可能是由于長時間在高環境溫度下使用后，LED可能遭受光輸出顯著下降的潛在影響。這里的關鍵操作詞是：潛力。自從LED問世以來，LED設計和工藝的持續快速發展導致LED的固有老化性能出現巨大差異。

如圖2所示，LED可靠性在各個領域都取得了長足的進步。更高的LED內部量子效率，更好的LED光提取以及光通道效率的提高，使得能夠降低輸入驅動電流(IF)的要求。通過設計低正向電壓(VF)LED，Avago可以降低輸入功率(IF x VF)，以減少LED產生的熱量。良好的電流分布LED設計將改善LED內的電流分布，從而進一步改善固有壽命。

發光二極管的改進總結

通過更好的設備和持續的工藝優化，可以消除LED的制造缺陷。自推出Avago的光耦合器以來，這些改進工作已經進行了35年以上。

LED光輸出的溫度系數

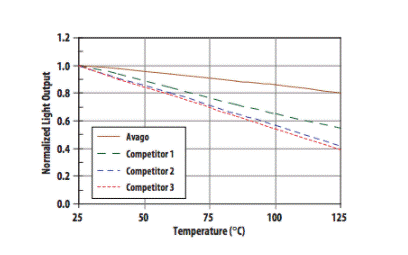

LED的亮度與溫度成負系數。為了能夠處理超過+105°C(汽車1級和2級)的環境溫度，低溫漂移在 地減少參數溫度漂移方面具有顯著優勢。用于Avago汽車級光電耦合器的LED在+125°C時通常下降<20%，而商用(消費級和通用工業)紅外LED通常在+125°C時下降高達60%(圖3) )。由于這超出了商用LED的建議溫度范圍，因此確實突出了重要的一點，即只有特殊設計的用于高溫工作的LED才能用于汽車級光耦合器。

高環境溫度下LED的歸一化光輸出

由于光輸出的漂移很小，因此LEDforward電壓的負溫度系數會有所緩解。例如，在3.3 V系統中，這將產生10%的補償效果，從而導致整體漂移<10%。
