PCB的Gerber文件概述

Gerber是PCB的制板文件?？梢员苊夤S軟件不兼容導致制板錯誤，也可以防止原PCB設計文件泄露。在生成GERBER文件之前，需DRC檢查并運行2D或3D檢查，避免生成有缺陷的Gerber文件。

可以通過Gerberview查看Gerber文件可以通過DFM工具來查看導出的gerber文件的可制造性，也可以通過CAM工具對Gerber文件進行編輯。

可以使用免費的Gerbv：官網主頁：http://gerbv.geda-project.org/

DFM在線查看工具：嘉立創DFM | 一鍵分析PCB設計缺陷 | PCB/SMT 3D看圖 | 實用的GerberViewer工具

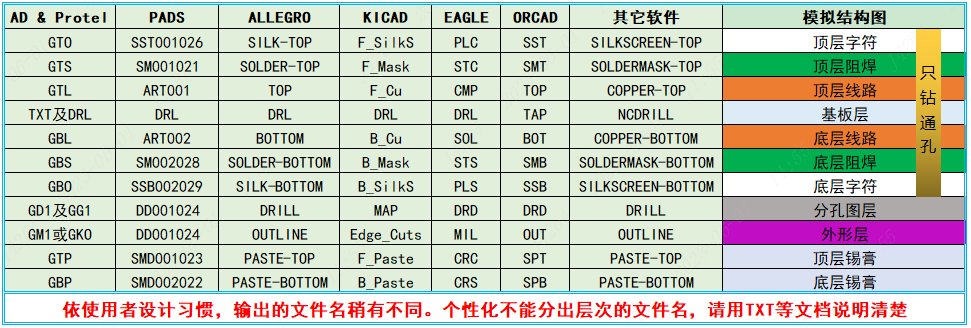

不同軟件常規輸出雙面板Gerber文件

JLCEDAGerber文件名

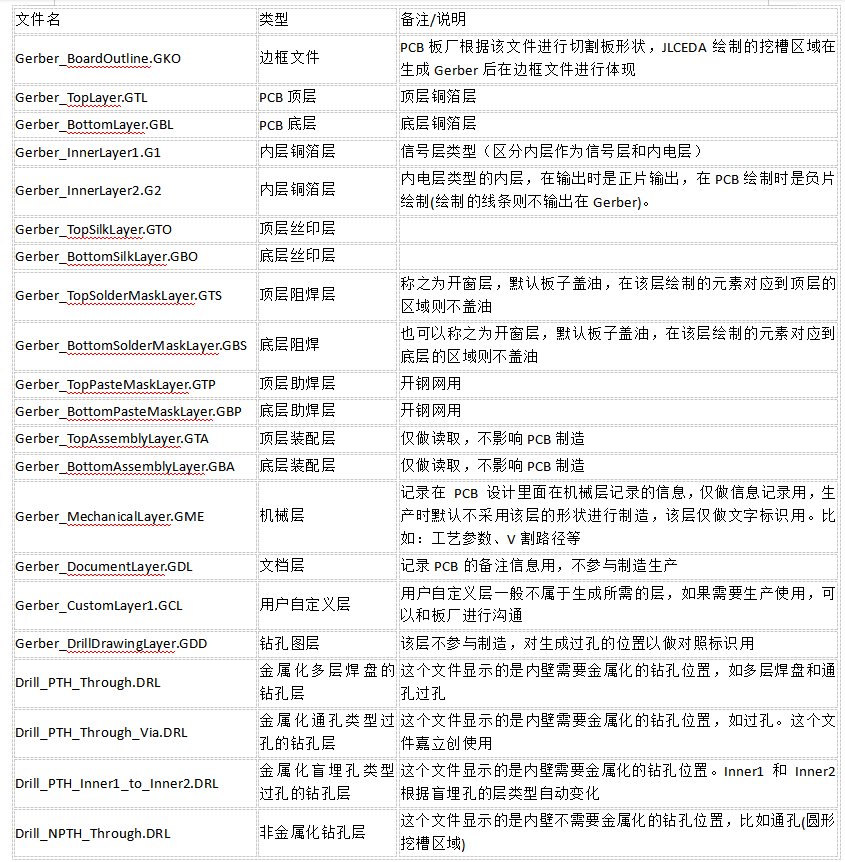

生成后的Gerber文件是一個壓縮包，解壓后你可以看到有如下文件：

Gerber制板廠商選擇

嘉立創（JLCPCB）作為國內領先的PCB打樣廠商，以高性價比和穩定品質贏得廣泛認可。其6層板采用A級FR4板材，確保良好的電氣性能和機械強度，線寬精度可達3.5mil，滿足常規設計需求。嚴格執行IPC Class 2標準，通過飛針測試全檢，保障線路連通性和絕緣可靠性。表面工藝如沉金、噴錫等均符合行業規范，焊盤平整度高，適合SMT貼片。此外，自動化生產線和標準化管理減少了人為誤差，良率高。對于消費電子、工控設備等應用，以價格低品質優交期快，成為工程師和小批量生產的首選。
