機器人關節控制是人型機器人和具身智能領域的核心技術，直接決定機器人的運動精度、響應速度和任務執行能力。隨著智能制造、醫療機器人和服務機器人市場的快速增長，關節控制芯片需滿足高算力、高集成度和低功耗的需求，以實現多自由度的實時協同控制。尤其在人型機器人中，數十個甚至上百個關節的精確協調，不僅需要強大的計算能力，還需高效的通信協議支持，如EtherCAT，以確保高可靠性和實時性。這種技術突破對推動機器人從工業應用走向家庭、醫療等場景具有重要意義，為智能社會的構建奠定了基礎。高效的關節控制芯片將助力機器人產業實現更靈活、更智能的自動化解決方案。

2025年5月12日，在東莞市松山湖凱悅酒店舉行的第十五屆松山湖中國IC創新高峰論壇上，上海先楫半導體嵌入式專家及產品總監費振東先生發表了題為《HPM6E8Y：機器人關節“芯”時代的實時控制芯片》的演講。費先生向與會者介紹了HPM6E8Y芯片，這款專為機器人關節控制設計的芯片，及其在推動機器人和具身智能發展中的重要作用。他還分享了上海先楫半導體在高性能微控制器（MCU）領域的創新成果及其對行業未來的展望。

HPM6E8Y：機器人關節控制的突破

HPM6E8Y是上海先楫半導體HPM6E系列的最新成員，該系列于2024年6月發布時因其創新性受到業界廣泛關注。作為國內首款獲得德國EtherCAT從站控制器正版授權的芯片，HPM6E系列在工業自動化領域表現卓越。EtherCAT是一種基于以太網的高帶寬、高可靠性工業通信協議，廣泛應用于伺服控制器與驅動器之間的連接，尤其在機器人和具身智能領域需求旺盛。

人型機器人通常由多個電機（即“自由度”）組成，少則十幾個，多則上百個。完成行走、抓取等動作需要多個電子控制單元（ECU）協同工作。傳統機器人多采用RS485等通信協議，但費先生指出，基于以太網的EtherCAT技術正成為趨勢，因其高速度和高可靠性。HPM6E8Y在HPM6E系列基礎上進一步提升集成度，集成了兩個以太網PHY物理層收發器，滿足人型機器人對芯片小型化和高集成度的需求。該芯片已廣泛應用于多家企業的機器人關節組件開發，展現了其在實際應用中的價值。

機器人關節控制面臨多重技術挑戰，包括實時性、精確性和低功耗。HPM6E8Y通過高性能計算和優化的通信架構，解決了這些問題。例如，其支持高精度位置反饋和多軸同步控制，能夠在毫秒級時間內完成復雜動作的協調。此外，芯片的低功耗設計使其適用于長時間運行的機器人系統，延長設備續航時間。這些特性使HPM6E8Y在人型機器人、工業機械臂和服務機器人等場景中具有廣泛應用前景。

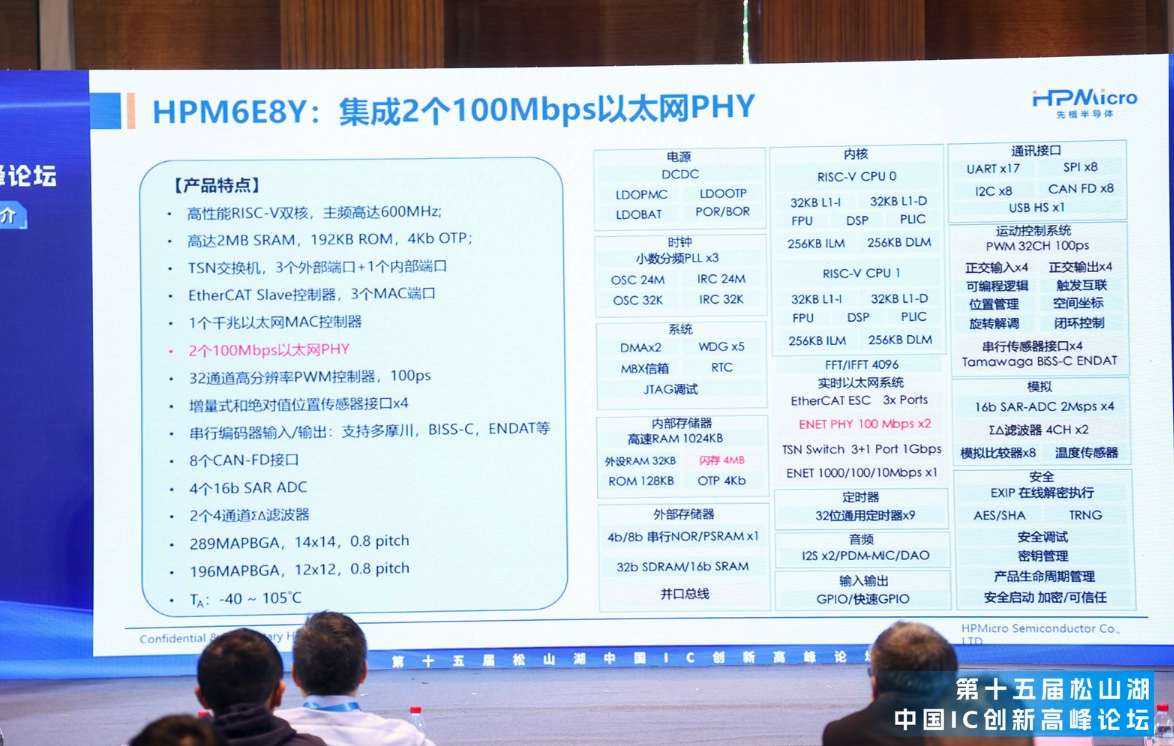

HPM6E8Y的技術亮點

HPM6E8Y芯片專為實時控制設計，具備以下核心特性：

·雙核600 MHz RISC-V CPU：提供強大的計算能力，滿足復雜控制需求。

·大容量片上內存：包含2 MB SRAM，其中每個內核配備256 KB本地存儲器，支持零等待高頻訪問。

·高級以太網通信系統：集成EtherCAT從站控制器、支持TSN（時間敏感網絡）的千兆以太網控制器及普通以太網控制器。

·強大的運動控制功能：支持32通道高分辨率PWM，可單芯片控制四軸電機，配備四組高精度位置傳感器輸入/輸出。

·模擬功能：集成四個16位SAR ADC及兩個四通道（共八通道）Sigma-Delta數字濾波模塊，用于高精度電流和電壓感知。

·緊湊封裝：提供兩種尺寸精簡的封裝選項——289引腳14x14 mm BGA和196引腳12x12 mm BGA。

此外，HPM6E系列還包括單核版本HPM6E6Y，功能與HPM6E8Y相近，同樣采用196引腳12x12 mm封裝。相較于HPM6E系列其他產品，HPM6E8Y和HPM6E6Y新增了4 MB閃存和兩個100 Mbps以太網PHY，進一步提升集成度。

滿足機器人與安全需求，為開發者提供全面支持

HPM6E8Y體現了先楫半導體對機器人關節伺服控制需求的深刻理解，集高算力、電機控制和高速可靠的以太網組網于一體。特別值得一提的是，該芯片集成了先進的信息安全功能。隨著機器人進入家庭及敏感行業，信息安全成為關鍵考量。HPM6E8Y通過硬件加密模塊和安全啟動機制，確保數據傳輸和設備操作的安全性，為機器人進入醫療、物流和公共服務等敏感領域提供了可靠保障。

上海先楫半導體不僅提供高性能芯片，還為客戶和開發者提供了關節伺服參考設計。該設計以HPM6E6Y為核心，集成在緊湊的PCB上，包含EtherCAT網絡接口、MOSFET功率驅動模塊，并支持24V低壓電機驅動。設計支持EtherCAT CiA 402協議及實時OTA在線升級。先楫公開了硬件和軟件設計資料，幫助開發者快速推進產品開發。

為進一步降低開發門檻，先楫還提供完整的開發工具鏈，包括軟件開發套件（SDK）、調試工具和示例代碼。這些資源幫助開發者快速驗證設計理念并將其轉化為實際產品。例如，基于HPM6E8Y的關節伺服參考設計已被多家企業用于開發輕量化、高效率的機器人關節模塊，顯著縮短了產品上市時間。

機器人與具身智能的廣泛布局

上海先楫半導體的產品線覆蓋了機器人和具身智能的多種場景。除了HPM6E8Y用于關節伺服控制外，近期推出的HPM5E系列支持總線型運動控制，HPM6P和HPM6R系列適用于非總線型運動控制，而入門級的HPM53系列可用于編碼器、傳感器等應用。此外，先楫的產品還應用于運動控制器、靈巧手關節、激光雷達及姿態感知單元（IMU），展現了其在具身智能領域的廣泛適用性。

在應用場景方面，HPM6E8Y不僅限于人型機器人，還可用于工業自動化中的協作機器人和智能制造設備。例如，在智能工廠中，HPM6E8Y可驅動多軸機械臂，實現高精度裝配和快速響應。此外，其高集成度和低功耗特性使其在移動機器人（如服務機器人和物流機器人）中具有競爭優勢。這些應用場景凸顯了先楫在推動智能制造和機器人產業升級中的重要作用。

自2020年6月成立以來，上海先楫半導體專注于微控制器（MCU）及單片機產品的研發。公司產品以兩大特色為核心：一是高性能，聚焦于主頻達數百兆赫茲的高端MCU領域；二是采用開源RISC-V指令集架構。成立四年來，先楫已量產發布八大系列產品，構建了較為完整的產品線，覆蓋通用MCU及特定應用場景。例如，2021年公司發布了首款雙核800 MHz的HPM6750芯片，該產品曾在芯原舉辦的論壇上首次亮相，受到廣泛關注。

隨后，先楫推出了通用MCU產品線，包括HPM63系列和最小型的HPM53系列（主頻480 MHz，適用于48至100引腳的封裝）。除了通用MCU，公司還開發了面向特定領域的芯片，例如HPM68系列，集成了芯原半導體的2.5D GPU，專為圖形顯示優化。此外，在工業自動化、運動控制及機器人領域，先楫推出了HPM6E系列和近期發布的HPM5E系列。

展望未來，上海先楫半導體將繼續深耕機器人和具身智能領域，計劃進一步優化芯片性能，擴展產品線以覆蓋更多應用場景。公司還致力于構建開放的生態系統，與產業鏈上下游的合作伙伴共同推動機器人技術的商業化落地。費先生在演講中表示，先楫希望通過持續創新，為全球機器人產業提供更高效、更安全的芯片解決方案，助力智能技術走進千家萬戶。

結語

HPM6E8Y芯片是上海先楫半導體在機器人和工業自動化領域創新的里程碑。憑借高性能、先進連接性和緊湊設計，該芯片滿足了人型機器人和具身智能應用的復雜需求。結合全面的開發者支持和豐富的產品生態，先楫半導體正推動機器人技術的進步，為智能、安全的機器人解決方案走進千家萬戶和各行各業奠定基礎。隨著機器人產業的快速發展，HPM6E8Y及其系列產品無疑將在全球市場中扮演重要角色。
