在現代社會中，有不少設備依賴電池供電。但在使用過程中，用戶常因電池電量電壓不足而引發各類運行異常問題。這時候，精準的檢測方案可提前預判，有效規避運維風險。

本月，納祥科技依據客戶需求，針對多種常見電池（1號、2號、5號、7號、N號、9V、1.5V紐扣電池等），基于電壓參數與剩余電量的對應關系原理，系統性設計了電池電量檢測方案、電池電壓檢測方案。

㈠ 方案一：電池電量檢測方案

（1）方案概述

方案一采用分層錯位結構設計，結合電壓檢測技術，通過測量電池電壓，根據紅/橙/青三色指示，估算剩余電量。

方案集成了分壓電阻、單片機、LCD顯示等關鍵組件，支持D型、C/AA/2號電池/5號電池、AAA/7號電池、N號電池、1.55V紐扣電池、6F22/9V電池的電量檢測。

（2）方案實施流程

我們以5號電池為例展示本方案——

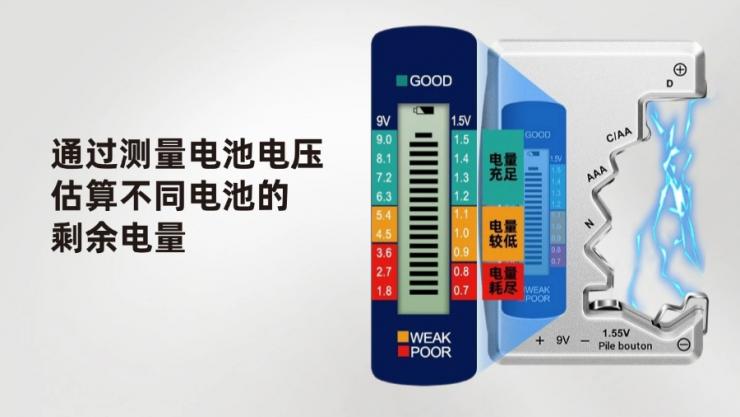

① 青、橙、紅三色分別代表滿電、正常、低電

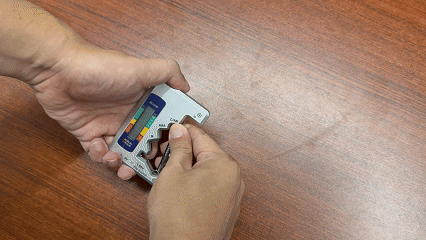

② 將5號電池放入對應層級，即可顯示電量狀態

（二）方案二：電池電壓檢測方案

（1）方案概述

方案二采用分層錯位觸點結構，每層對應特定的電池型號，通過觸點自適應電池長度（9V電池獨立置于底部），實時顯示電池電壓值，也可根據電壓與電池的對應關系，估算電池電量。

方案二集成了錯位彈簧觸點、主控MCU、LCD顯示等關鍵組件，能夠輕松測量1.2V~4.8V范圍內的多種電池類型，以及9V電池、紐扣電池、16340、14500、10440、18650等。


（2）方案實施流程

我們以7號電池為例展示本方案——

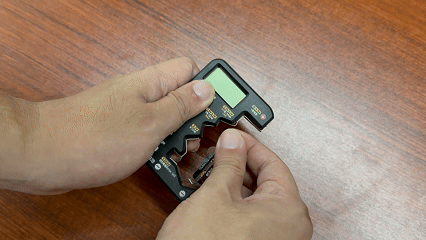

① 將7號電池放入對應層后，顯示屏顯示電壓值

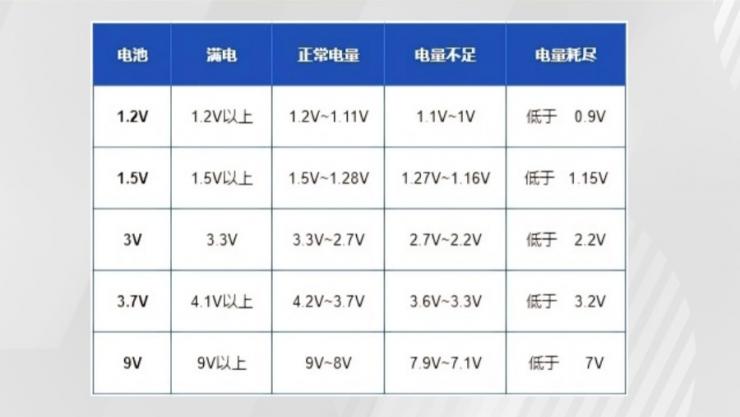

② 對照表顯示電池電量充足

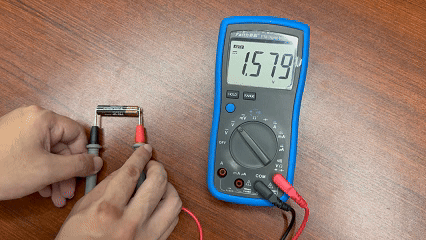

③ 萬用表實測，兩者電壓值幾乎一致

（三）總結

納祥科技客定款電池檢測方案采用分層錯位硬件設計，兼容多類電池，免電源、直顯數據，精準監測電壓、電量及健康狀態（誤差<5%），兼具小型化、低成本與易用性，適用于家庭、工業及教育場景，可檢測遙控器、玩具等設備電池，亦用于電子設備維護中的劣質電池篩查。

我們現將提供完整的方案技術支持與迭代，歡迎您與我們深入交流與探討。
