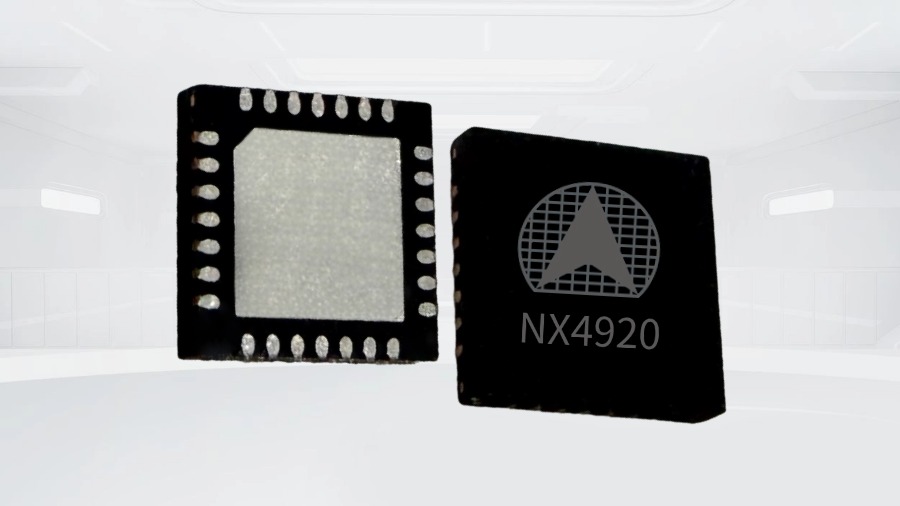

納祥科技NX4920是一款I(lǐng)2S 24位數字輸入2W雙聲道D類音頻功率放大器，傳輸效率高、抗干擾能力強，滿足了不同用戶對高品質音頻解決方案的需求。

（一）NX4920芯片概述

NX4920是一款支持I2S數字音頻輸入，高效率，低EMI，2W雙聲道24位D類音頻功率放大器芯片。其內置有數模轉換器（DAC）和多級D類調制器，具備出色的音頻性能。利用芯片的I2S數字音頻串行接口傳送至放大器，可以顯著降低噪聲源對所傳輸音頻的影響。另外也避免了主控芯片內置音頻解碼DAC所帶來的噪聲，最終獲得較高的信噪比以及較小失真度。

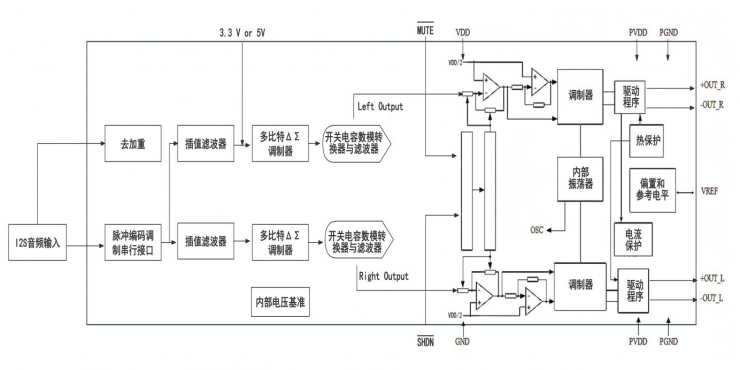

NX4920 內部含有數字去加重模塊、插值濾波器、Multi-Bit 數模轉換器、 輸出模擬濾波器， 并支持大部分的音頻數據格式。 芯片基于一個帶線性模擬低通濾波器的四階 Multi-Bit Δ∑調制器， 自動檢測信號頻率和主時鐘頻率， 在 2KHz 和 200KHz 之間自動調節采樣率。

NX4920 立體聲功率放大器能夠以D類放大器的效果提供AB類功率放大器的性能。采用低噪音，無濾波器結構可以省去傳統D類放大器的輸出低通濾波器。需要極少的外圍元件，從而節省 PCB 的空間和系統成本，是便攜式應用的理想選擇。NX4920 能夠高于85%的效率提供2W功率，同時具有系統關斷及靜音控制功能。特殊的線路架構增強了抗噪音能 ，減少了射頻干擾。

（二）NX4920主要特性

NX4920主要具備以下特性：

● Muti-Bit Δ∑調制器， 24 位 D/A 轉換
● 3.3V~5.0V 工作電壓
● 自動檢測最大到192KHz 的采樣頻率
● 低時鐘抖動敏感度， 線性濾波輸出
● 片上數字去加重， 支持所有標準音頻接口
● 無濾波器的 D 類放大器，低靜態電流和低 EMI
● 在 4Ω 負載和 5V 電源條件下，提供高達 2W 輸出功率
● 效率高達 90%
● 低THD，低噪音
● 短路電流保護
● 熱保護
● 極少的外圍元器件，減少空間和成本
● 封裝形式：QFN32-4*4，無鉛封裝
● 關斷電路 16uA

（三）NX4920芯片亮點

作為一款高性能的芯片，NX4920在音頻處理領域展現出了卓越的性能表現，特別是在數字信號解碼方面具有顯著優勢。

① 解碼能力強大
NX4920解碼（24位）能力強大，有效降低噪聲干擾，提升信噪比，精確還原音頻信號的每一個細節，輸出高清晰度高保真的音質。

② 集成度高
NX4920采用了高度集成的設計理念，大大減少了外圍元件的使用數量，簡化了電路設計，降低了生產難度，減少BOM成本。

（四）NX4920應用領域

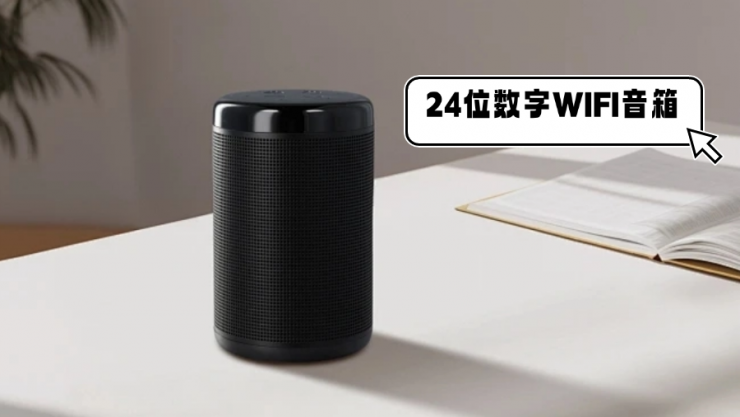

作為納祥科技的獨家芯片，NX4920憑借其創新的架構設計和卓越的性能表現，在音頻處理領域具備廣闊的應用前景，如DEEPSEEK播放器、AI語音播報、WIFI播放器、智能設備播放器等，以其高效能滿足用戶多樣化需求。
